立式液压千斤顶SolidWorks三维设计模型

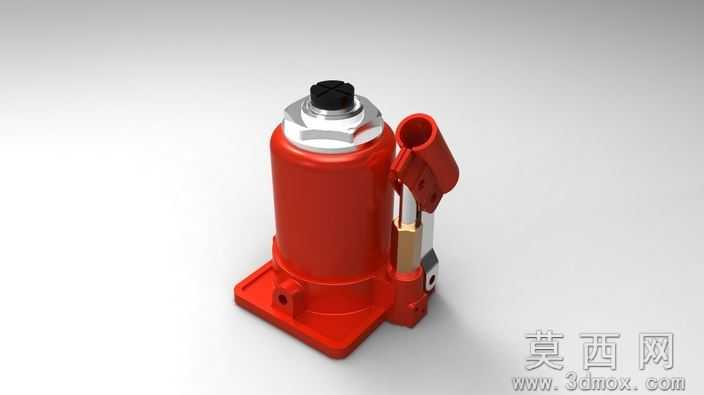

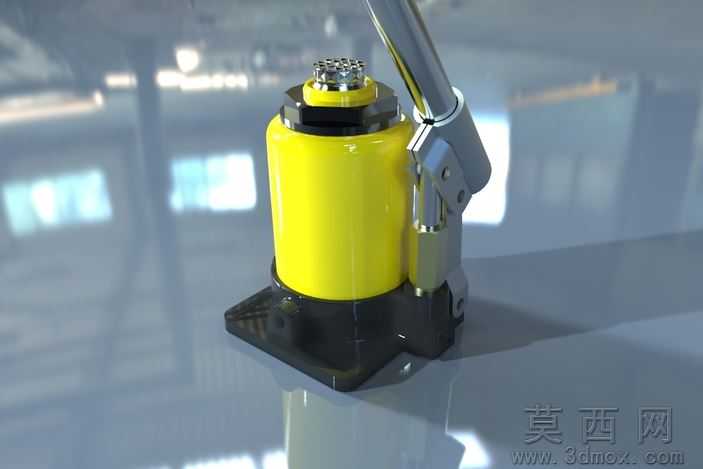

本模型为立式液压千斤顶完整三维设计成果，建模阶段严格遵循液压起重工具的实际生产尺寸规范，以SolidWorks2011为核心建模环境，采用自底向上的装配建模流程：首先完成底座、储油油缸、柱塞泵体、压杆铰接座、承重顶帽等独立零件的参数化绘制，对每个零件的倒角、安装孔位、密封槽结构都做了1:1还原，再通过同轴、重合、平行等标准装配约束完成整体组装，全程保留完整建模特征树，方便使用者调整各部件尺寸参数适配不同吨位的设计需求。参数设计层面，模型按照常见小吨位立式液压千斤顶的通用规格设定，底座采用方形加宽结构保证支撑稳定性，油缸壁厚、柱塞直径、压杆力臂长度均经过力学合理性校验，各配合部位预留了标准密封件的安装间隙，完全符合液压元件的常规设计公差要求。渲染材质部分，模型主体油缸、底座、压杆部件赋予深蓝色工程塑料喷涂金属材质效果，承重顶帽、柱塞杆部分赋予磨砂银灰色金属材质，铰接销轴、油堵等小零件赋予亮面金属质感，搭配柔和的环境光影渲染，清晰呈现各部件的结构轮廓与装配关系，直观还原实物外观质感。结构原理上，完整复刻了立式液压千斤顶的经典工作结构：集成在主体侧面的手动压杆与小直径柱塞泵相连，通过单向阀控制液压油流向，反复按压压杆即可将储油腔的液压油压入主油缸下腔，推动大直径承重柱塞上升实现重物顶升，卸油阀开启后柱塞在负载重力作用下自动回落，模型完整呈现了油路通道、铰接结构、限位结构的布局，可直观演示液压起重的帕斯卡原理应用。软件兼容方面，模型除原生SolidWorks2011格式外，同步导出STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、Catia等绝大多数主流三维CAD软件，STL格式可直接导入切片软件用于3D打印验证，无需额外格式转换即可适配不同设计、加工场景的使用需求。研发教学应用层面，该模型既可以作为液压工具研发设计的基础参考模板，帮助设计人员快速完成同类型千斤顶的改型设计，缩短产品研发周期；也可作为机械原理、液压传动课程的教学演示模型，帮助学生直观理解液压传动的结构组成与工作逻辑，还可用于起重工具类产品的拆装实训、三维建模练习的教学素材，适配职业院校机械类专业的实操教学需求。
