金属捆扎连接锁扣结构三维设计

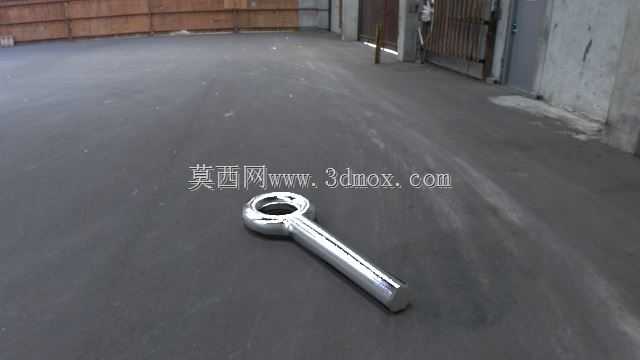

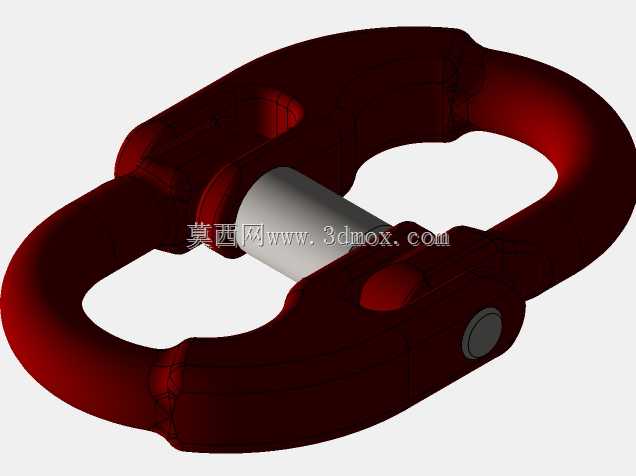

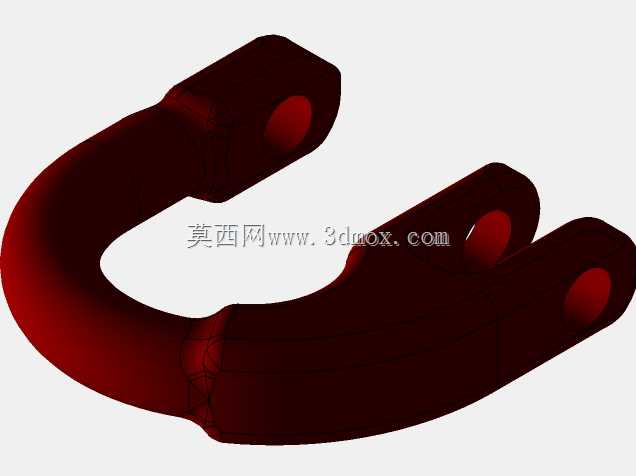

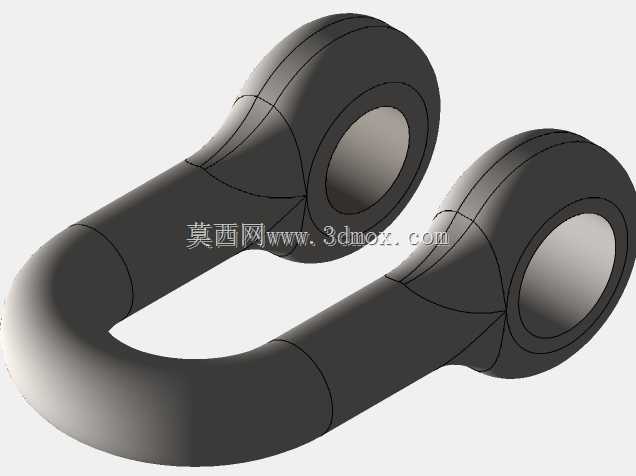

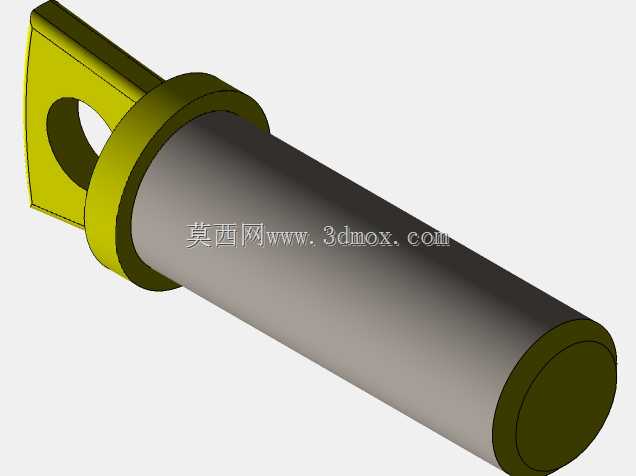

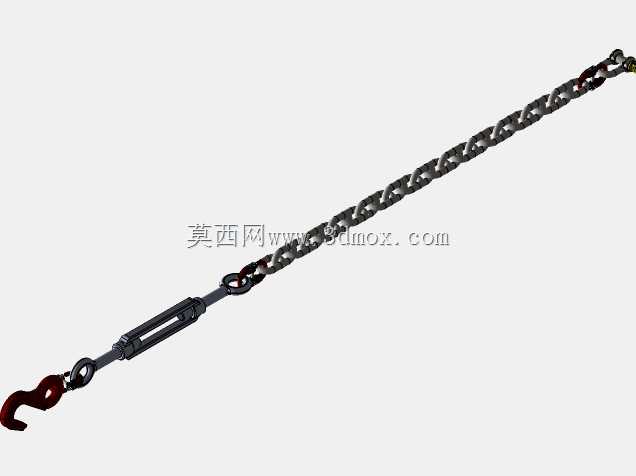

　　日常在物流仓储的货物捆扎固定、户外索具的链条拼接、小型设备的管线束紧场景里，这类带环柄的金属锁扣是非常实用的连接构件，很多刚入行的结构设计人员容易忽略这类小零件的受力细节，实际做配套设计时往往因为对其结构边界不清晰，导致后期装配出现干涉或者受力不足的问题。从结构本身来看，这个构件一端是封闭的环形吊耳结构，环孔做了全圆角过渡处理，没有尖锐的应力集中棱边，不管是穿入钢索、织带还是对接相邻链节，都能避免连接件被锐角切割磨损，环的内孔直径和杆身直径的比例经过受力校核，能保证在额定拉拽载荷下，环部不会出现张口变形的情况。另一端是圆柱形的直杆段，杆身做了等直径设计，表面粗糙度控制在适合压装或者插接的区间，端部做了小倒角处理，

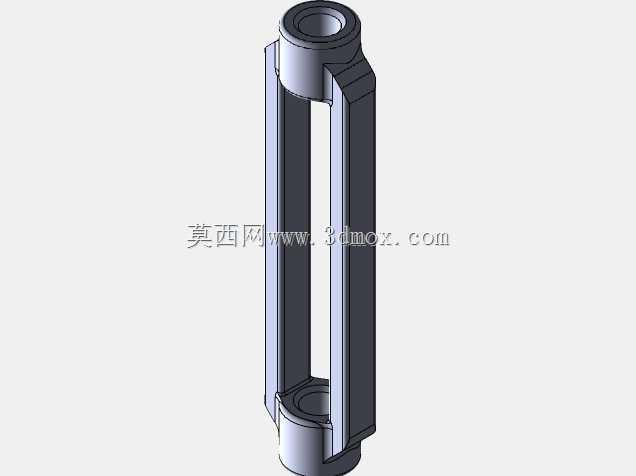

　　不管是插入配套的锁套、还是穿入被固定件的安装孔，都能顺利导入，不会出现卡滞。设计这类构件的时候，首先要明确它的使用场景，如果是用于物流捆扎场景，需要考虑反复拆装的耐磨性，环部和杆身的衔接位置要做圆弧过渡，不能留直角接缝，否则长期受交变拉拽力的时候，接缝位置容易萌生疲劳裂纹；如果是用于户外索具连接，还要考虑杆身和配套锁紧件的配合公差，不能出现间隙过大导致的晃动，也不能过盈量太大导致装配困难。从安装边界来看，这类锁扣的环形端外径决定了它能适配的连接件最大宽度，杆身的长度决定了它能穿透的被固定件最大厚度，实际选型或者建模的时候，要预留至少1.5倍杆径的锁紧行程，保证锁紧结构能完全咬合，不会出现松脱。很多人做这类小五金件建模的时候，

　　容易忽略过渡圆角的尺寸，要么把圆角做太小导致应力集中系数过高，要么做太大导致和相邻零件装配时出现干涉，实际上环部和杆身衔接的R角大小，要和杆径成固定比例，一般取杆径的0.2到0.3倍，既能保证应力分散效果，又不会占用额外的安装空间。另外杆身的直线度也有要求，不能出现弯曲变形，否则插入锁紧孔的时候会出现卡滞，尤其是在自动化捆扎设备上使用的时候，锁扣是通过振动盘自动上料的，如果杆身直线度超差，会在上料轨道里卡住，影响整台设备的运行效率。在做三维建模的时候，环形端的中心和杆身的同轴度要严格控制，偏差不能超过0.1毫米，否则穿入连接件的时候会出现偏载，长期受力会导致杆身弯曲。这类构件虽然体积小，但是在整个捆扎系统里是核心的受力连接件，一旦失效会导致货物散落、索具松脱，引发安全事故，所以设计的时候不能只看外形，要结合实际受力工况做结构优化，比如在环部的受力侧适当增加壁厚，非受力侧保持原有尺寸，既能保证强度，又不会过度增加零件重量。
