等螺距锥形压缩弹簧三维结构设计

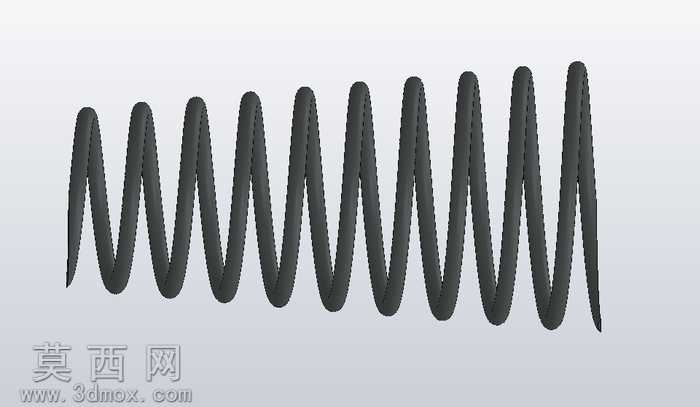

本作品为等螺距锥形压缩弹簧的三维参数化建模成果，建模阶段以实际工业应用需求为核心基准，首先明确核心设计参数：弹簧所用导线直径约3毫米，弹簧整体轴向高度为100毫米，采用从一端到另一端外径均匀渐变的锥形轮廓结构，区别于常规等径圆柱弹簧的形态特征。建模过程中首先绘制螺旋线路径作为弹簧丝的扫描引导线，严格控制螺旋线的螺距参数保持全程一致，同时按照锥形轮廓的渐变规律逐圈调整螺旋线的外径尺寸，确保每一圈弹簧的外径平滑过渡，无尺寸突变或轮廓扭曲的问题。完成螺旋引导线创建后，以导线直径为尺寸绘制圆形扫描截面，沿螺旋路径完成实体扫描操作，生成弹簧的基础实体结构，随后对弹簧两端的收尾部分进行精细化处理，将端部的弹簧丝自然收束，避免出现尖锐棱角或结构断层，保证弹簧整体轮廓的流畅性。材质设置阶段选用常规弹簧钢的材质属性，赋予模型深灰哑光的金属外观质感，调整材质的粗糙度、反光度参数，还原工业弹簧表面经过处理后的真实视觉效果，渲染阶段采用均匀柔和的漫射光源，从多个角度照射模型，清晰展现每一圈弹簧的轮廓形态、螺距间距以及锥形渐变的结构特征，避免出现阴影过重遮挡结构细节的问题。结构设计上，该锥形弹簧相比常规等径圆柱弹簧，具备更优的压缩行程特性，受压时各圈弹簧可逐层嵌套收拢，能够在更小的安装空间内实现更大的压缩变形量，同时锥形结构可有效降低弹簧受压时的侧向失稳风险，适配雕刻机等需要紧凑安装空间、稳定弹性复位力的机械设备使用场景。建模全程严格遵循机械设计中弹簧的参数规范，所有尺寸均按照实际生产中的常用规格设定，模型无破面、无重叠面、无几何错误，可直接用于装配验证、运动仿真以及后续的工程图纸导出工作，能够直观展现锥形弹簧的结构特点与尺寸特征，为相关设备的弹性元件选型、结构设计提供可靠的三维参考依据。
