剪式车载千斤顶SolidWorks三维设计模型

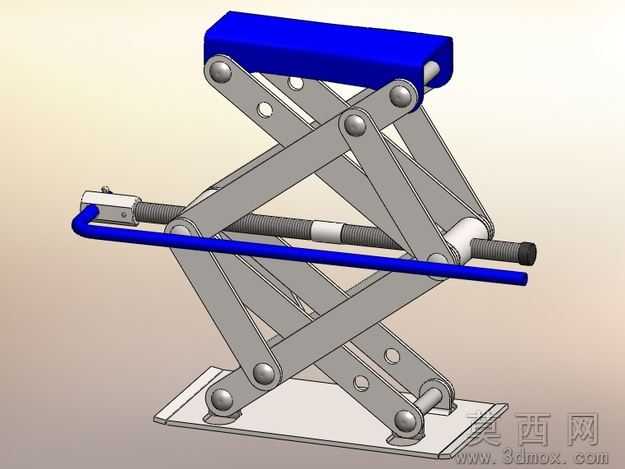

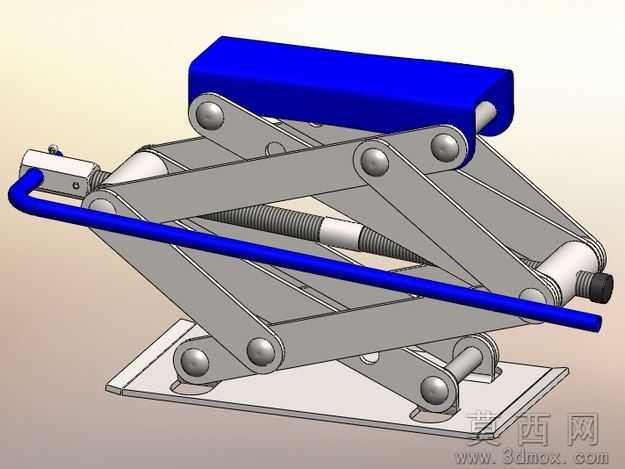

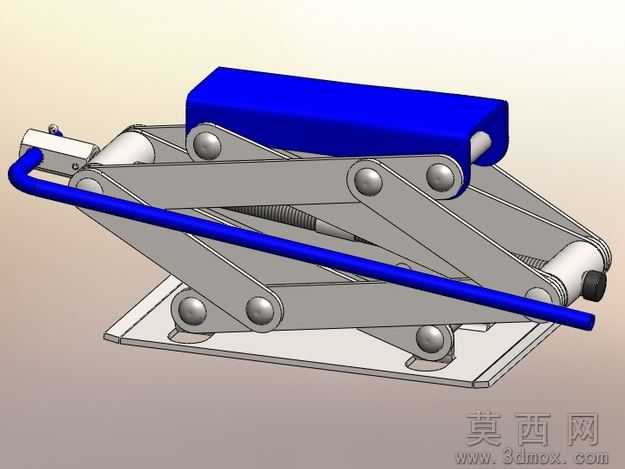

本模型为剪式车载千斤顶三维设计成果，建模阶段以迈克尔·特里的草图为核心设计依据，在SolidWorks2010软件环境中完成全流程参数化搭建：首先绘制底座、上下铰接臂、顶部承托台、传动螺杆、摇把的二维轮廓草图，通过拉伸、切除、旋转等基础特征命令生成各零件的基础实体，再对铰接孔、螺纹段、限位槽、加强筋等细节结构进行精细化特征处理，所有零件的尺寸参数均遵循车载千斤顶的通用设计规范，铰接位置的孔径、臂厚、螺杆导程等参数经过匹配校验，保证装配后无干涉问题。装配阶段通过同轴心、重合、平行等标准配合完成各铰接点的约束，同时对传动螺杆与臂架螺母座添加螺旋配合，完整还原剪式机构的运动逻辑，可实现摇把转动带动螺杆旋转、驱动剪臂张合完成举升回落的动作仿真。

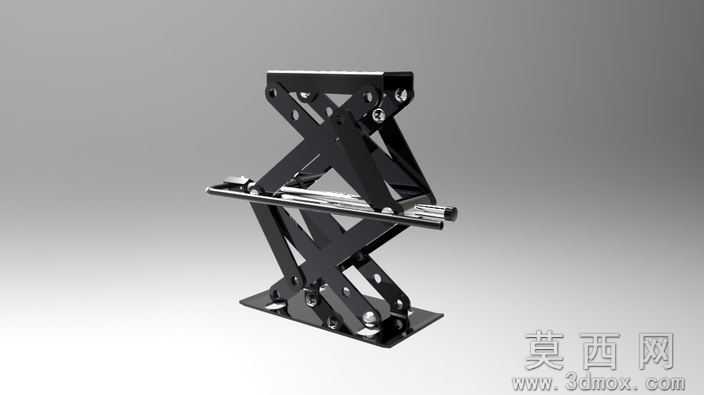

渲染与材质设置阶段，对不同零件赋予对应材质属性：剪臂、底座、螺杆等金属承载部件赋予磨砂合金钢材质，设置合适的金属粗糙度与反射参数还原金属质感；顶部承托台、操作摇把的握持段赋予蓝色工程塑料材质，调整漫反射与高光参数区分非金属部件的视觉效果；整体渲染采用柔和的工作室光照环境，清晰呈现各部件的结构轮廓与装配关系。

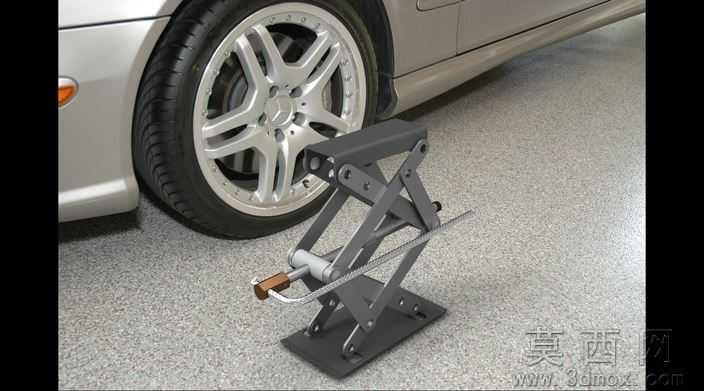

结构原理层面，该剪式千斤顶采用菱形剪臂铰接结构，通过螺杆传动将旋转力矩转化为剪臂的张合直线运动，依靠机械结构的自锁特性实现举升后的位置锁定，虽然结构设计偏向轻量化精简方案，但完全满足车载应急举升的功能需求，可实现小型车辆的轮胎更换、底盘检修等场景的举升作业。

软件兼容方面，模型除原生SolidWorks2010格式文件外，还导出了STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、CATIA等主流三维设计软件，也可直接导入切片软件用于3D打印验证，不同格式均保留完整的装配结构与零件特征，方便不同软件环境的用户调用修改。

研发与教学应用层面，该模型可作为机械原理课程中连杆机构、螺旋传动的教学案例，帮助学习者理解剪式举升机构的力传递逻辑与结构设计要点；也可作为车载应急工具研发的基础参考模型，设计人员可在此基础上调整臂厚、螺杆参数、承托尺寸来适配不同吨位的举升需求，还可用于机械装配实训、运动仿真教学等场景，帮助学习者掌握三维建模、装配配合、运动仿真的完整操作流程。
