托盘输送分流作业工装设备结构

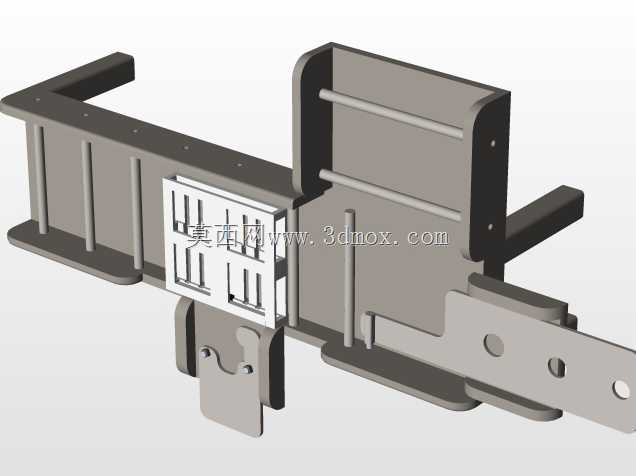

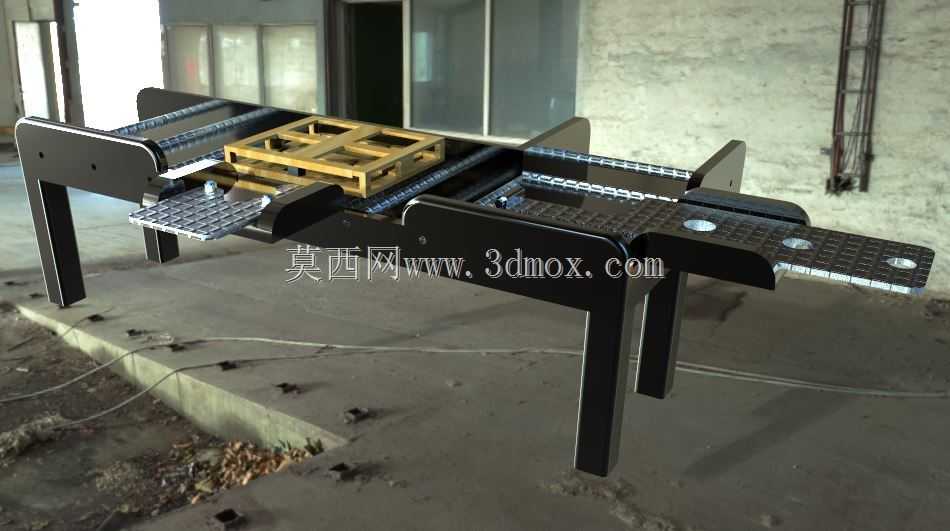

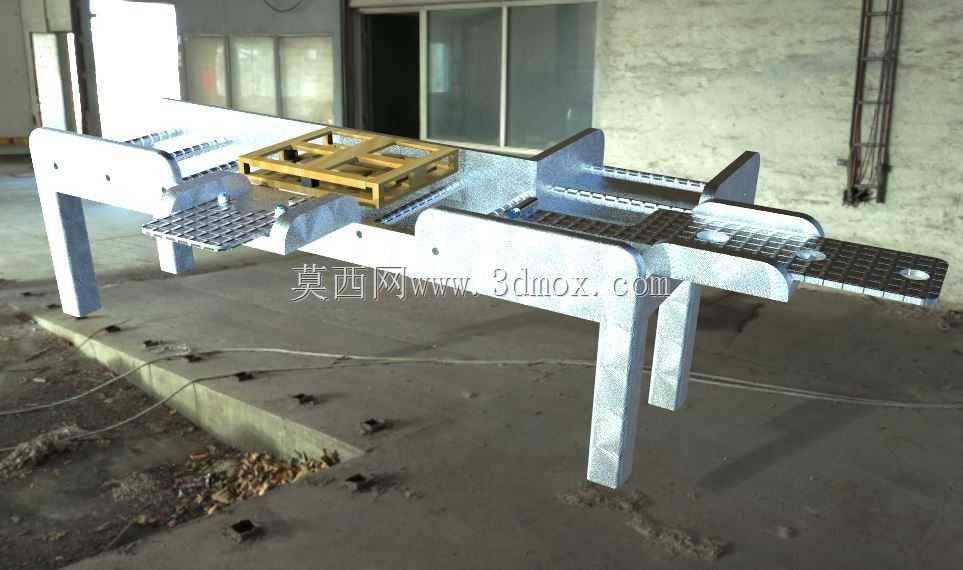

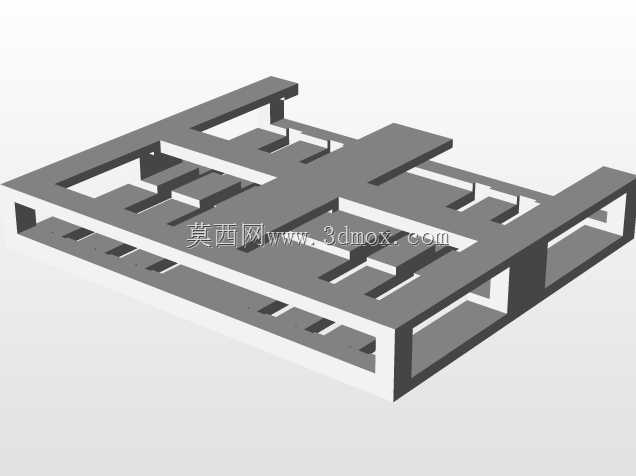

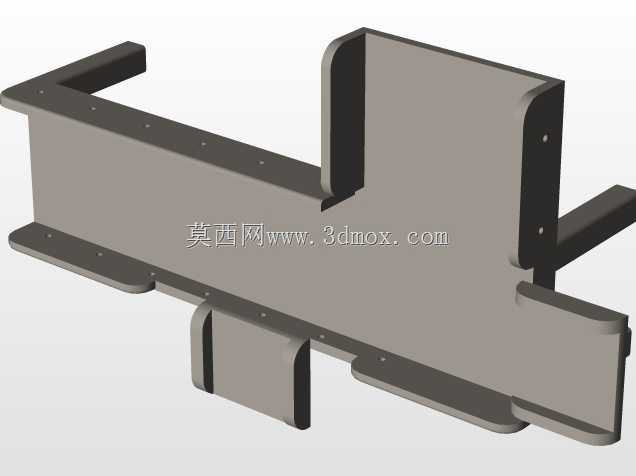

该结构主要应用于生产车间线边物料转运、仓储出入库接驳、成品包装线前段的托盘分流输送场景，针对标准木托盘、塑料托盘的横向移载、多线分流需求设计，可对接辊筒输送线、链条输送线完成托盘的工位切换，替代传统人工叉车转运的作业模式，降低线边物流的人工干预强度，减少托盘转运过程中的磕碰偏移问题。从功能实现逻辑来看，设备采用双侧支撑床身结构，中间设置可升降的链式移载机构，当托盘沿主输送线行进至分流工位时，顶升机构将移载链条抬升至高于主输送面高度，带动托盘横向移动至相邻支线输送线，完成分流动作后顶升机构回落，不干扰主输送线后续托盘的直行输送，整套动作可配合产线PLC信号完成自动触发，无需人工操作介入。设计过程中优先考虑了安装边界的适配性，床身支腿采用可调式地脚结构，可根据现场地面平整度调整输送面高度，适配不同高度的上下游输送设备对接需求，主输送面宽度匹配通用1200mm*1000mm标准托盘的承载尺寸，横向移载行程覆盖常规双线、三线分流的工位间距要求，床身侧板采用加厚钢板折弯焊接成型，保证长期承载托盘满载重量时的结构刚性，避免长期运行出现床身变形导致的输送卡滞问题。细节结构上，主输送段采用模块化网带/辊道组合设计，可根据输送物料的底面特性更换输送接触面，减少托盘底面的磨损，移载链条采用带导向挡边的专用输送链条，避免横向移载过程中托盘出现位置偏移，支腿与床身的连接位置采用加强筋焊接结构，抵消顶升动作带来的交变载荷冲击，设备两侧预留有传感器安装位、气动管路走线槽，方便现场加装光电检测元件、气动顶升组件，无需二次打孔加工即可完成电控元件的布设。实际应用中，该结构可直接嵌入现有托盘输送线系统，不需要对原有线体进行大规模改造，单工位分流效率可匹配每分钟6-8件的托盘输送节拍，满足常规制造车间、仓储物流中心的托盘分流作业需求，结构上没有复杂的定制化异形零件，大部分构件采用标准型材、标准输送配件加工组装，后期维护更换配件的成本较低，也方便设计人员根据不同现场的输送节拍、托盘载重参数对结构进行参数化调整，快速适配不同的项目需求。
