工业型材组焊式传送带底架结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:247726
  • 工业型材组焊式传送带底架结构设计
  • 工业型材组焊式传送带底架结构设计
  • 工业型材组焊式传送带底架结构设计
  • 工业型材组焊式传送带底架结构设计
  • 工业型材组焊式传送带底架结构设计
  • 工业型材组焊式传送带底架结构设计
  • 工业型材组焊式传送带底架结构设计
  • 工业型材组焊式传送带底架结构设计
  • 工业型材组焊式传送带底架结构设计
  • 工业型材组焊式传送带底架结构设计
  • 工业型材组焊式传送带底架结构设计
  • 工业型材组焊式传送带底架结构设计
  • 工业型材组焊式传送带底架结构设计
  • 工业型材组焊式传送带底架结构设计
  • 工业型材组焊式传送带底架结构设计
  • 工业型材组焊式传送带底架结构设计
  • 工业型材组焊式传送带底架结构设计
  • 工业型材组焊式传送带底架结构设计
  • 工业型材组焊式传送带底架结构设计
  • 工业型材组焊式传送带底架结构设计
  • 工业型材组焊式传送带底架结构设计
  • 工业型材组焊式传送带底架结构设计
  • 工业型材组焊式传送带底架结构设计
  • 工业型材组焊式传送带底架结构设计
  • 工业型材组焊式传送带底架结构设计

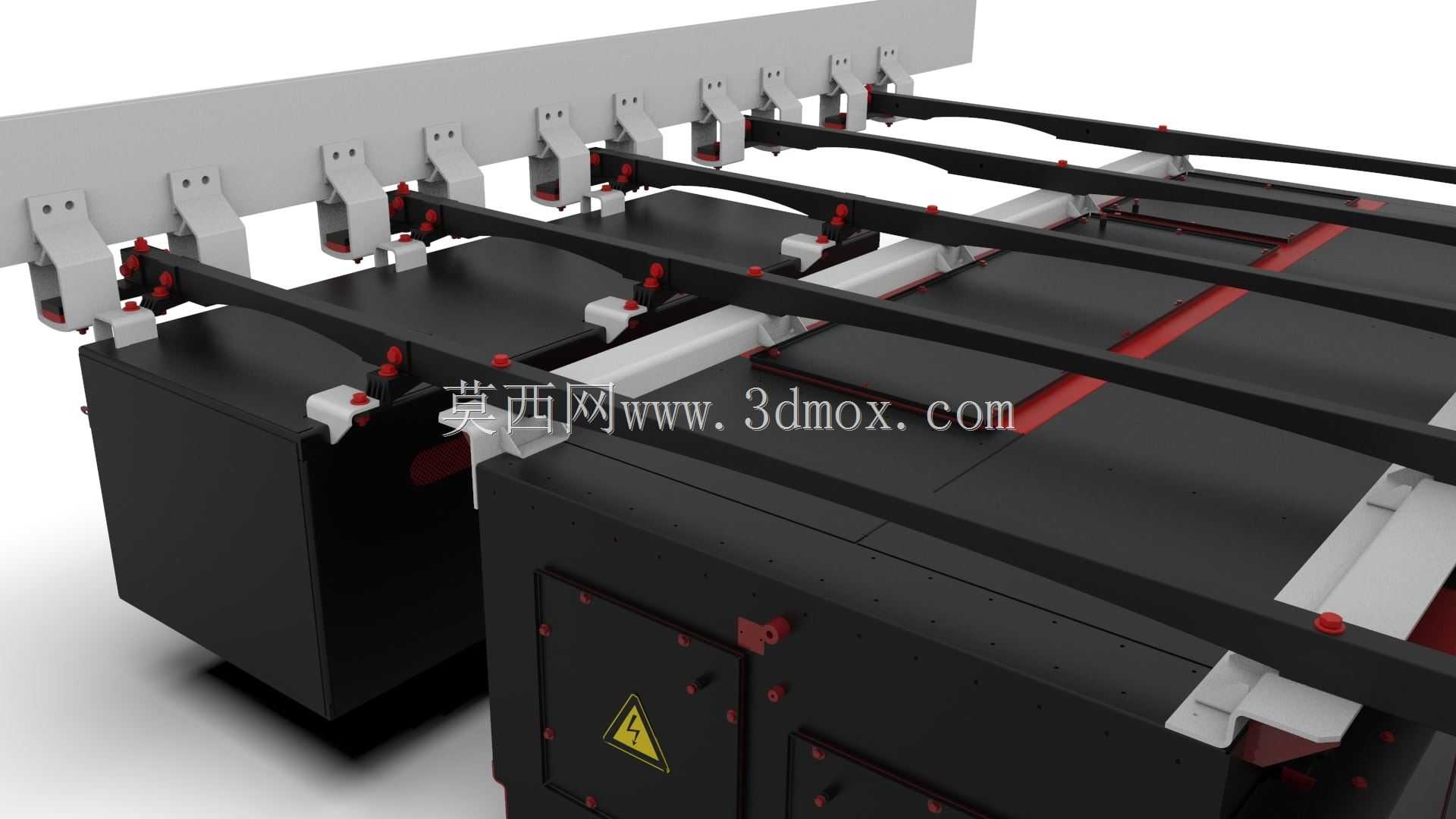

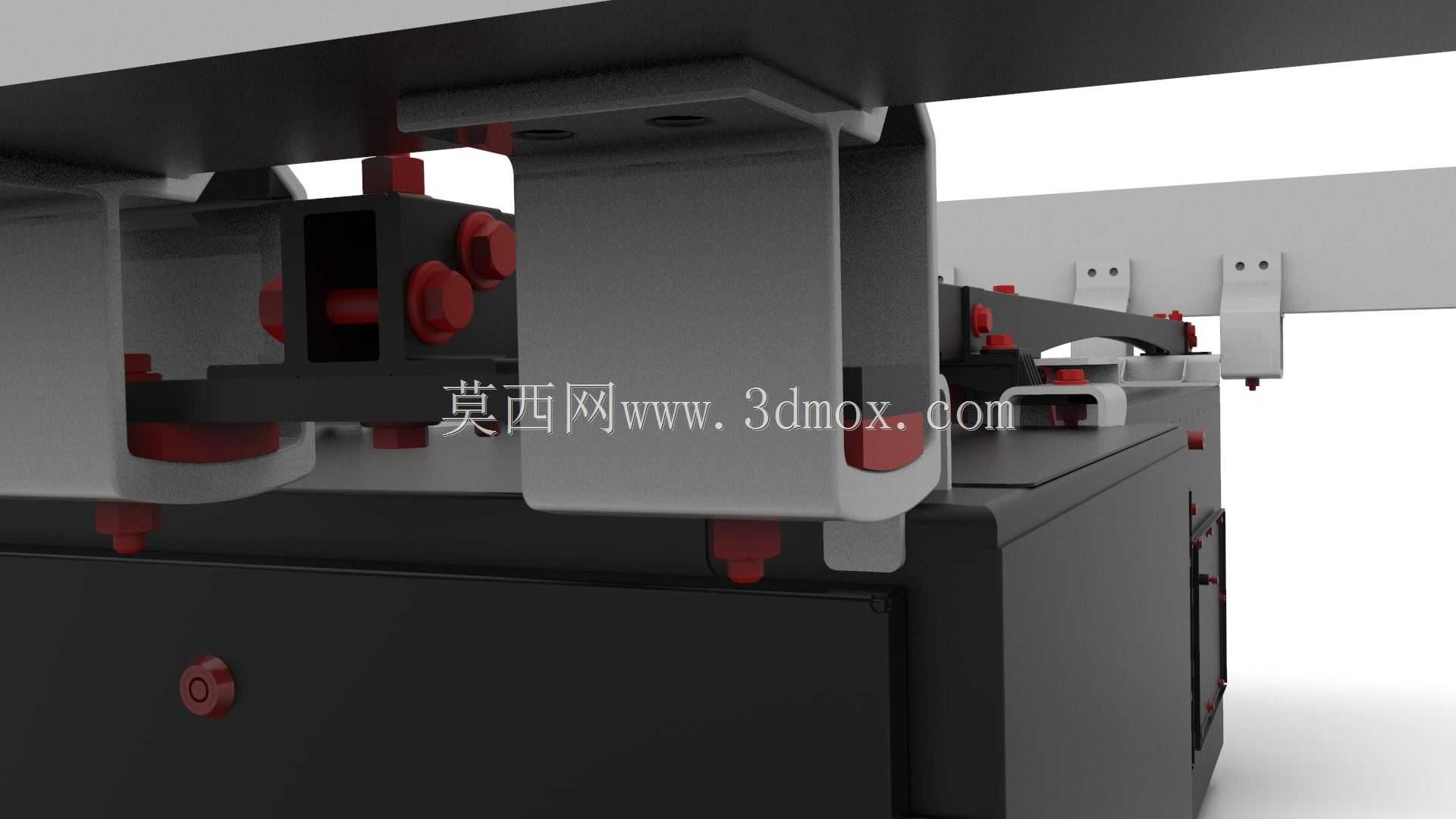

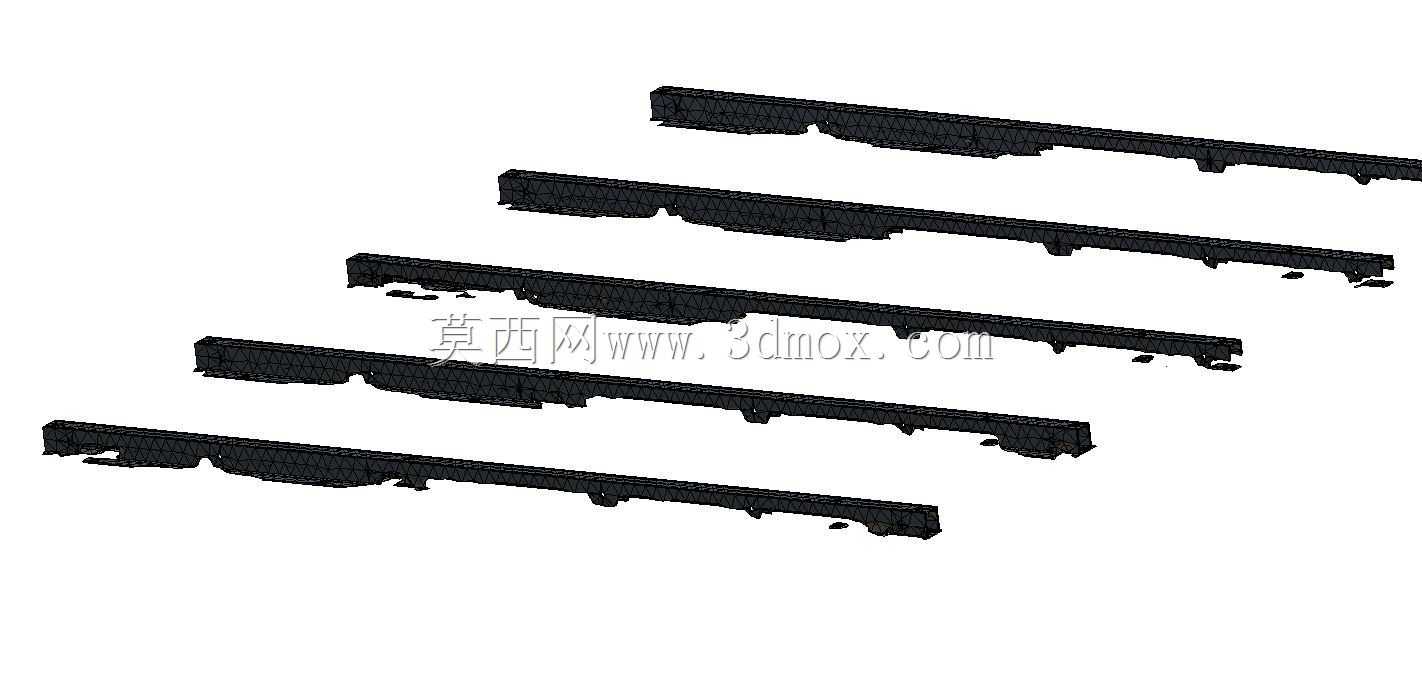

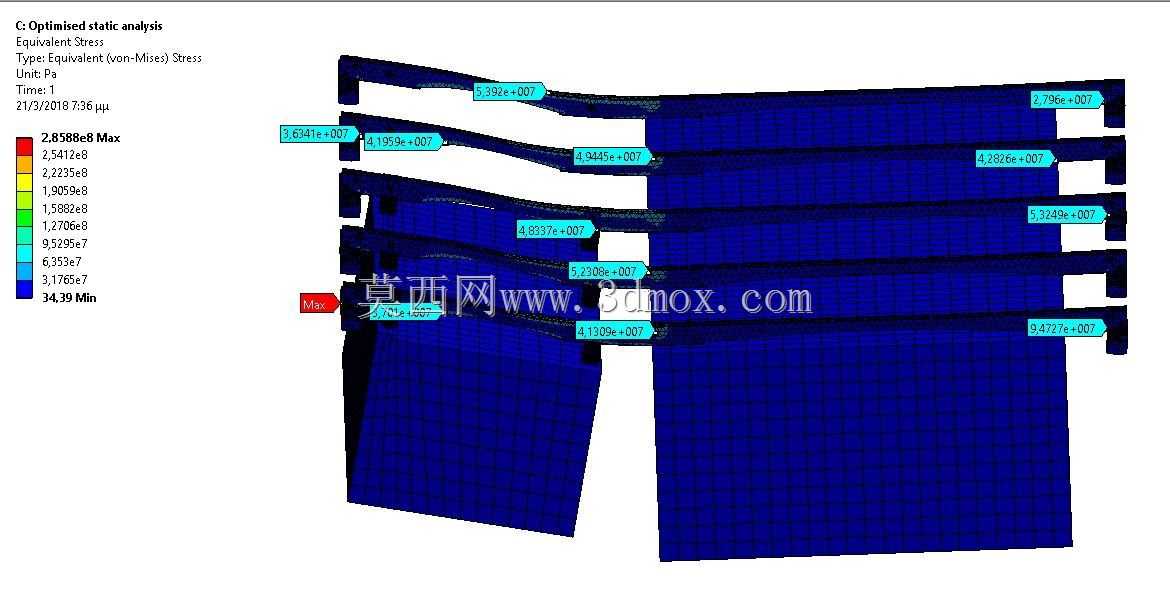

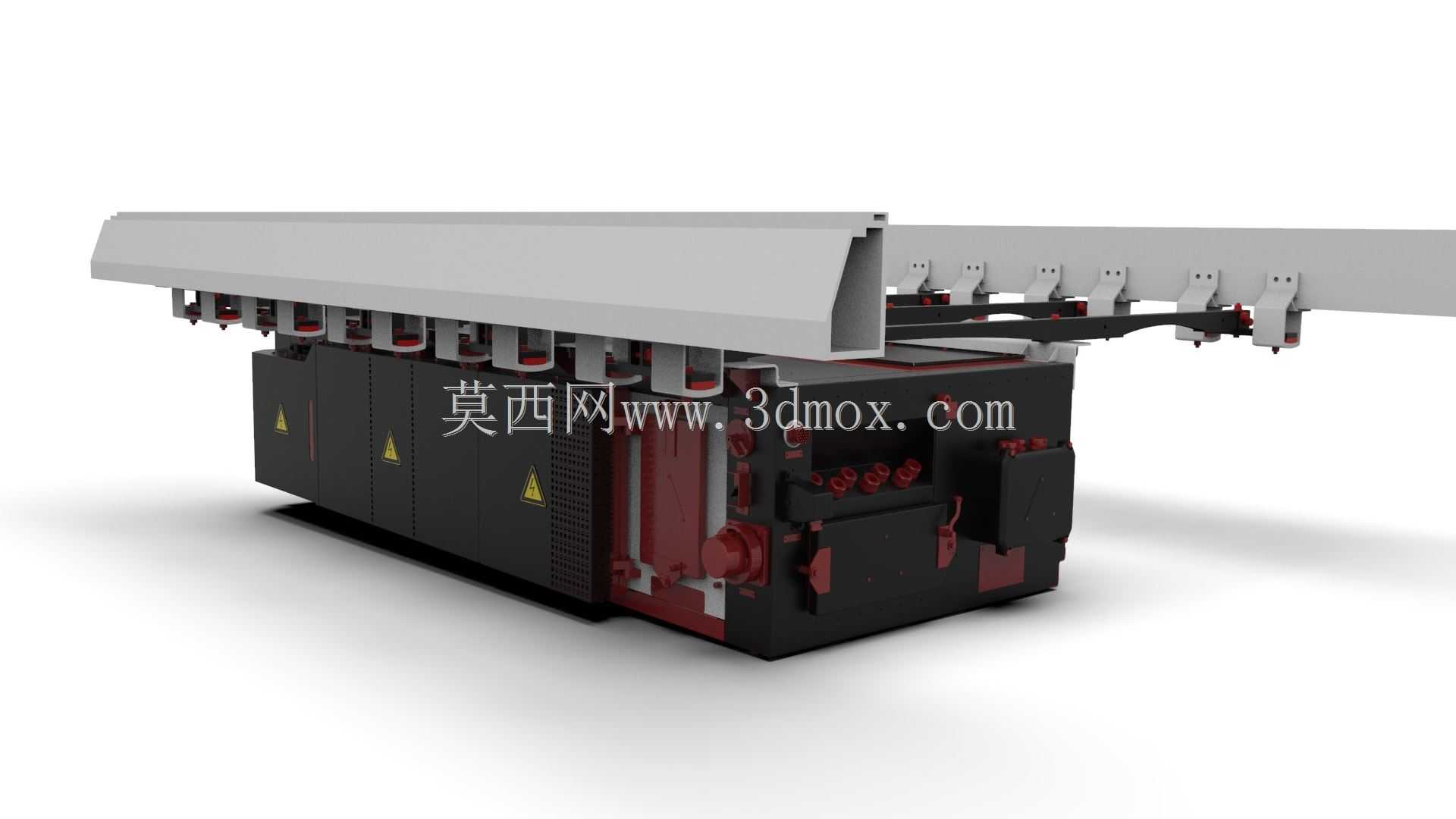

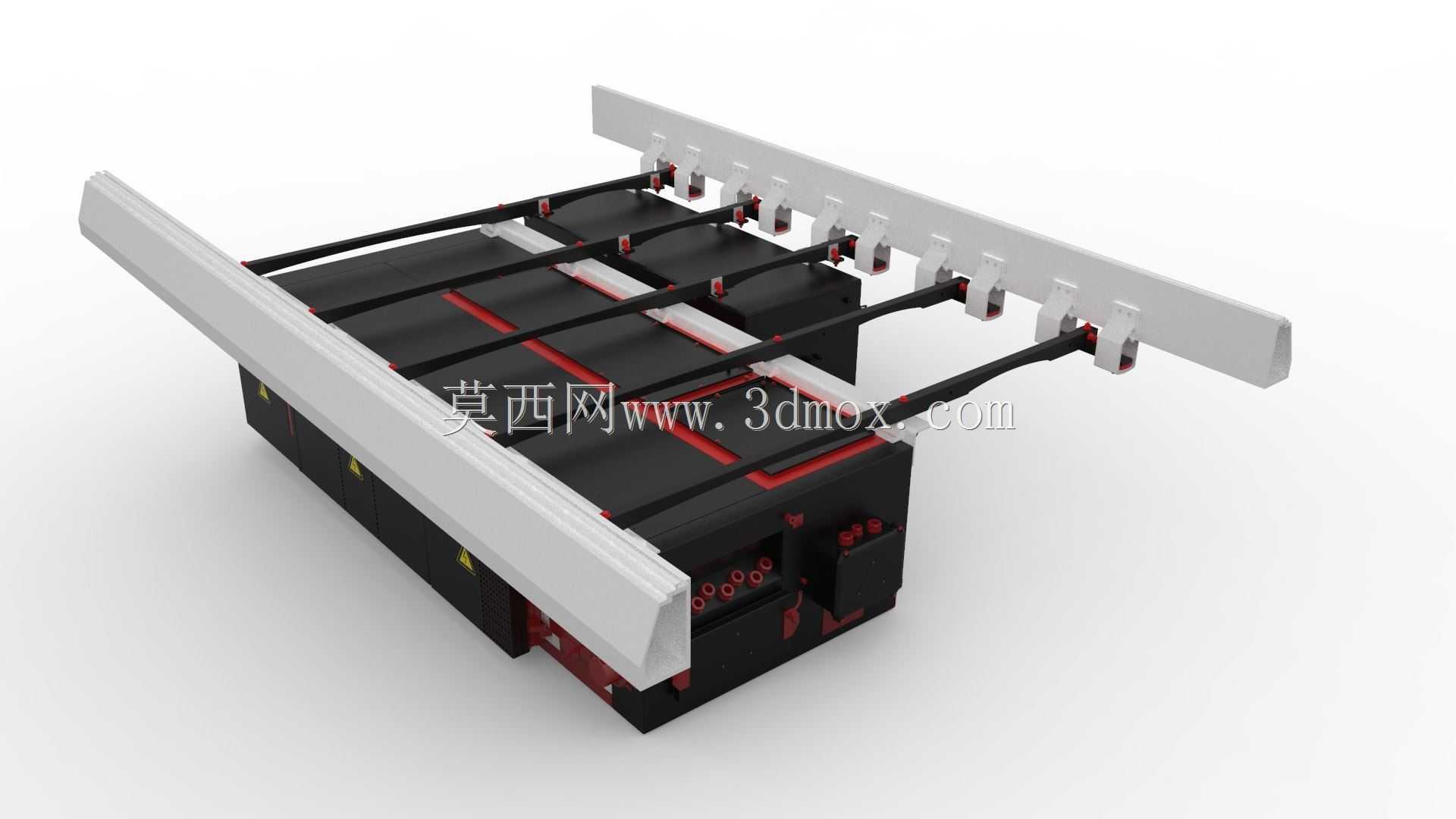

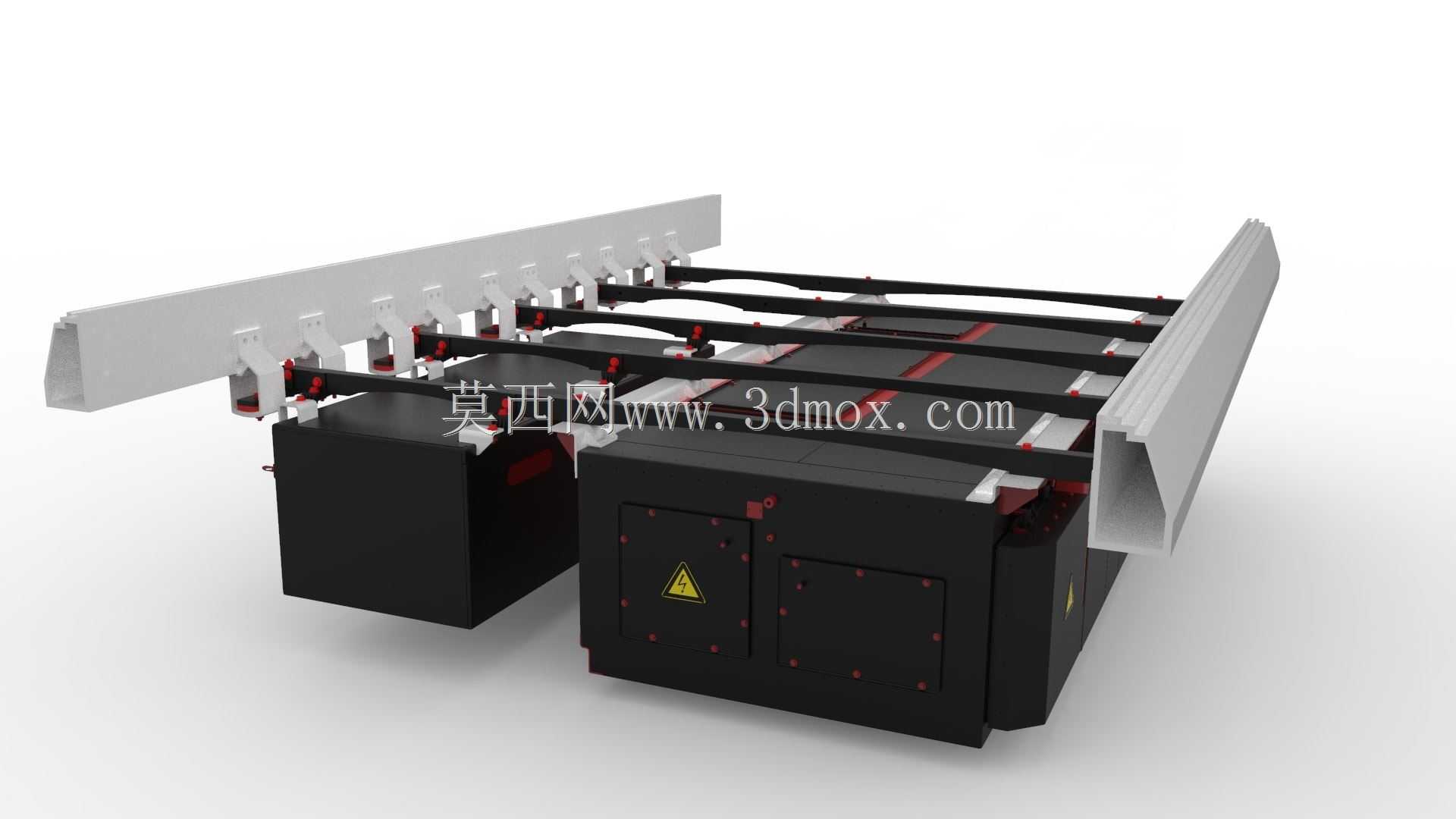

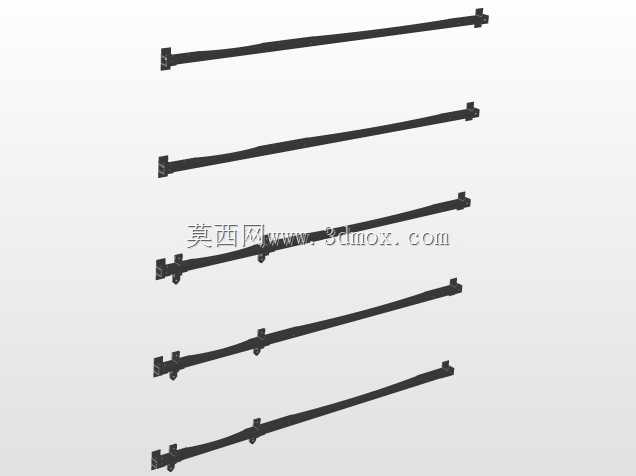

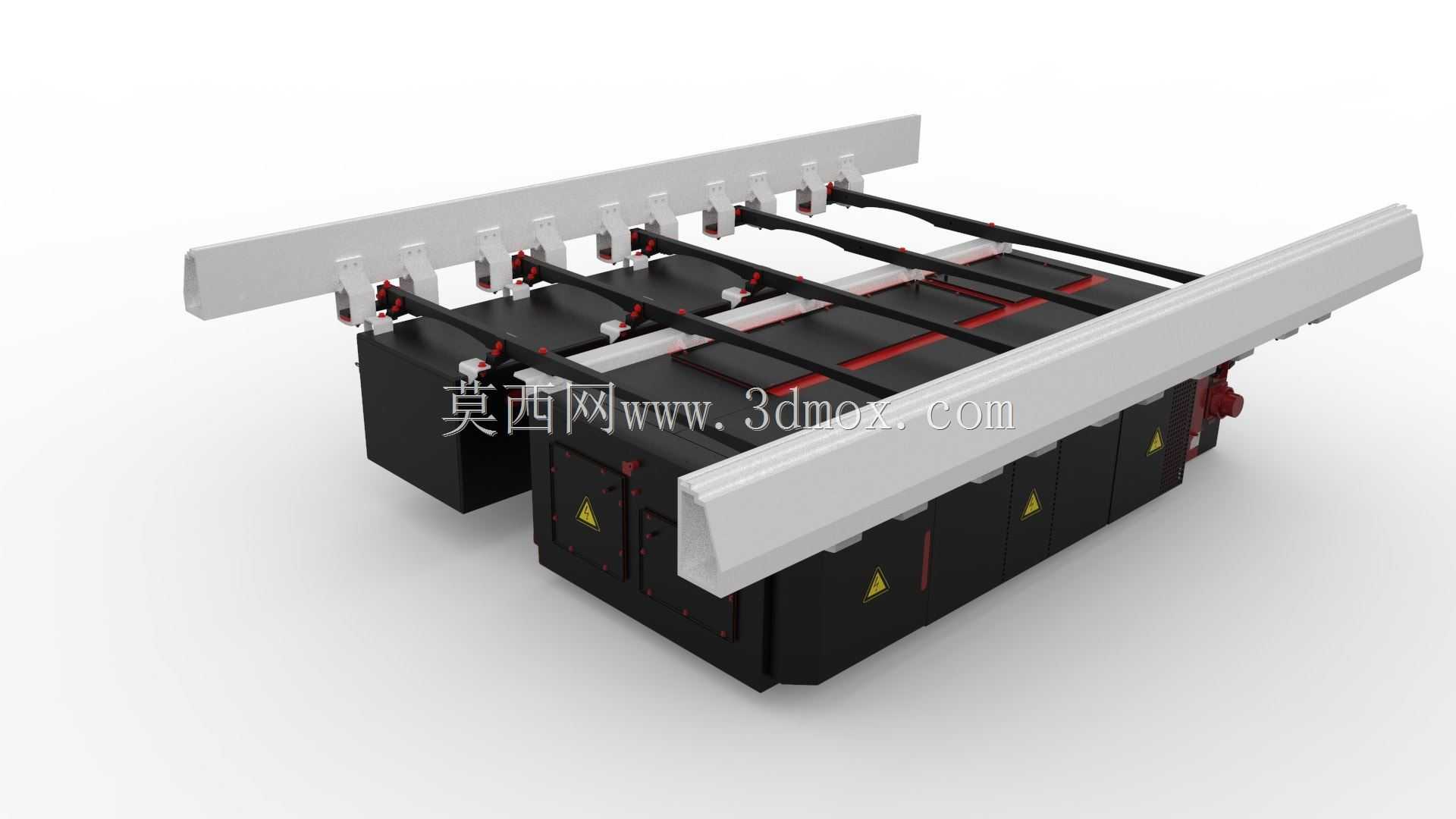

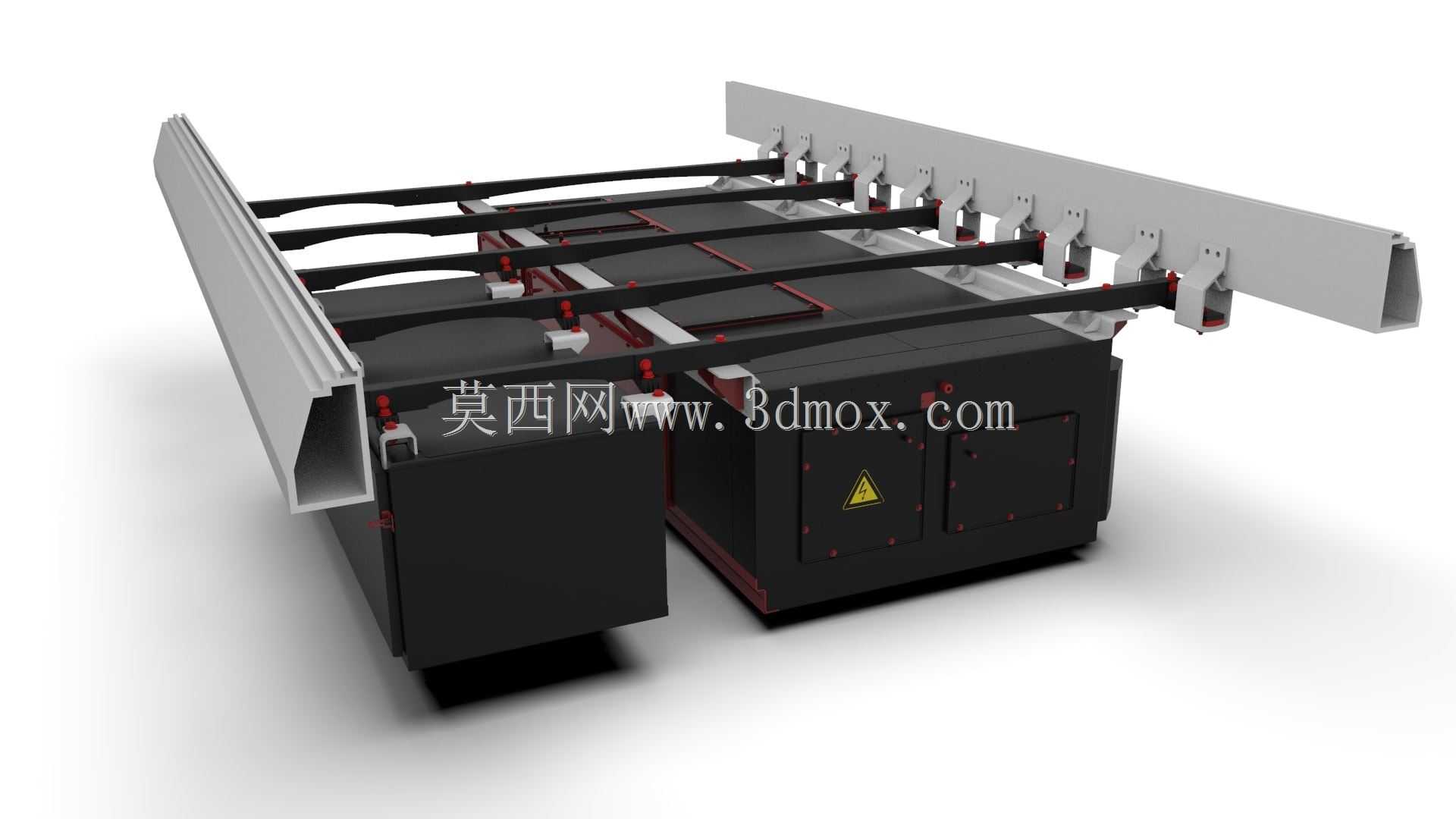

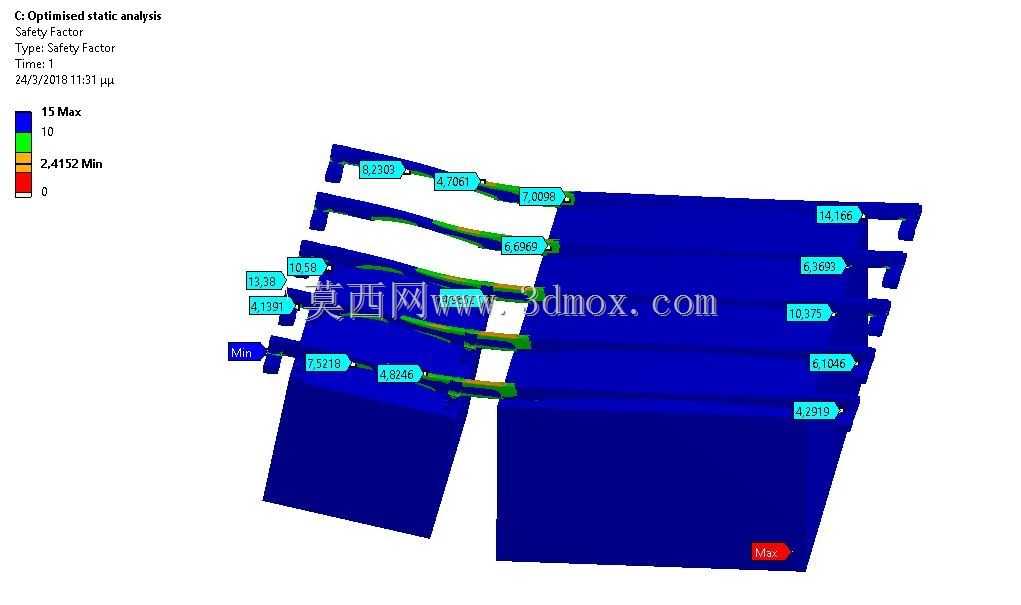

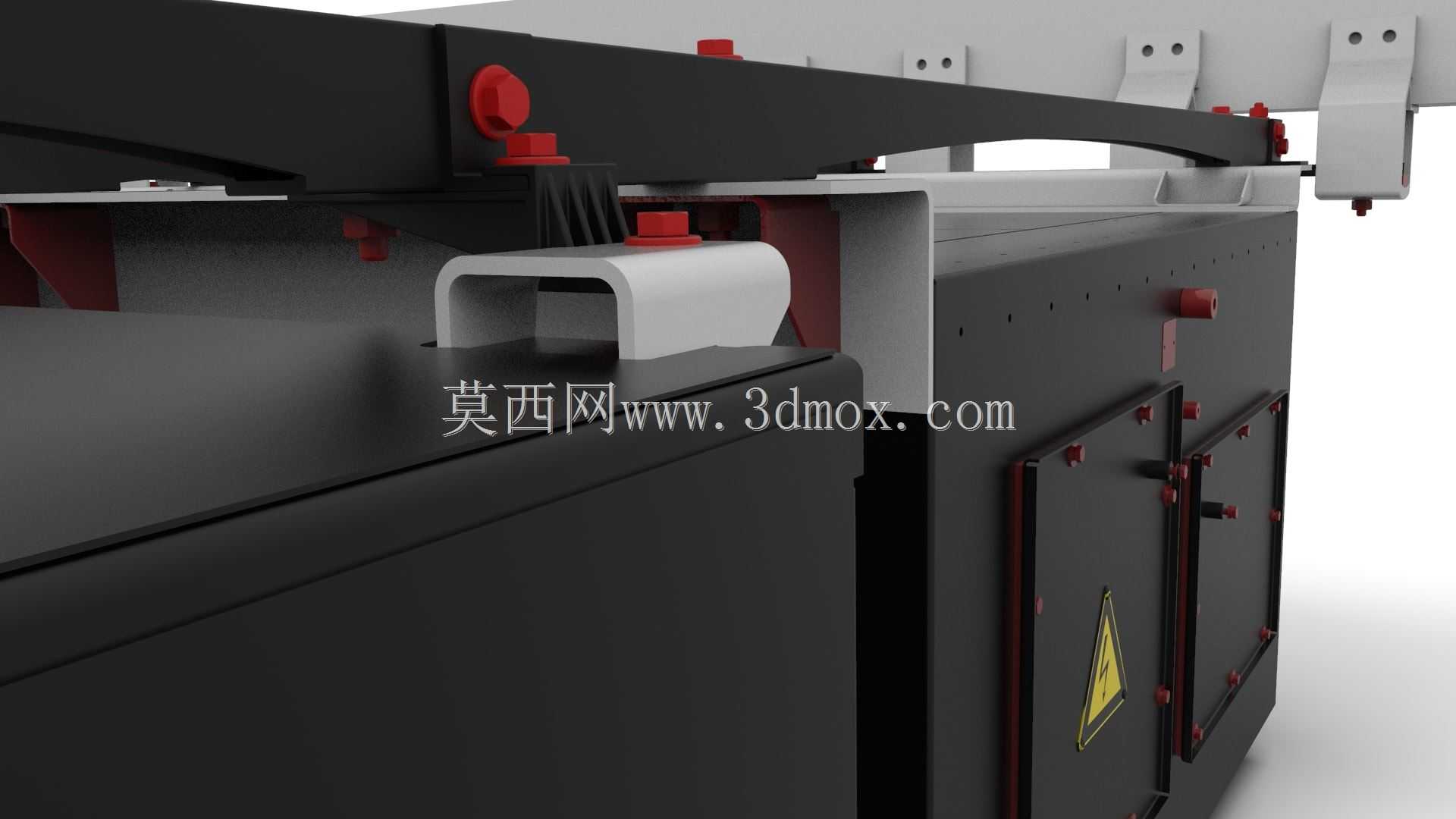

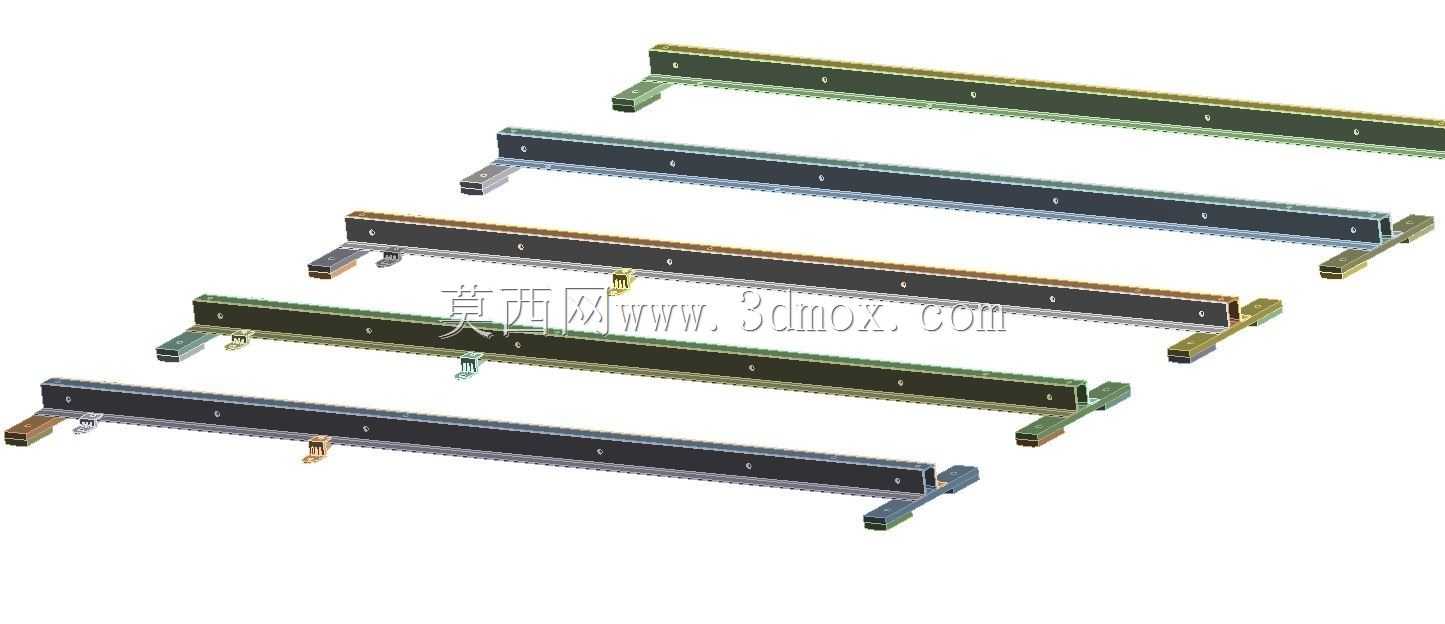

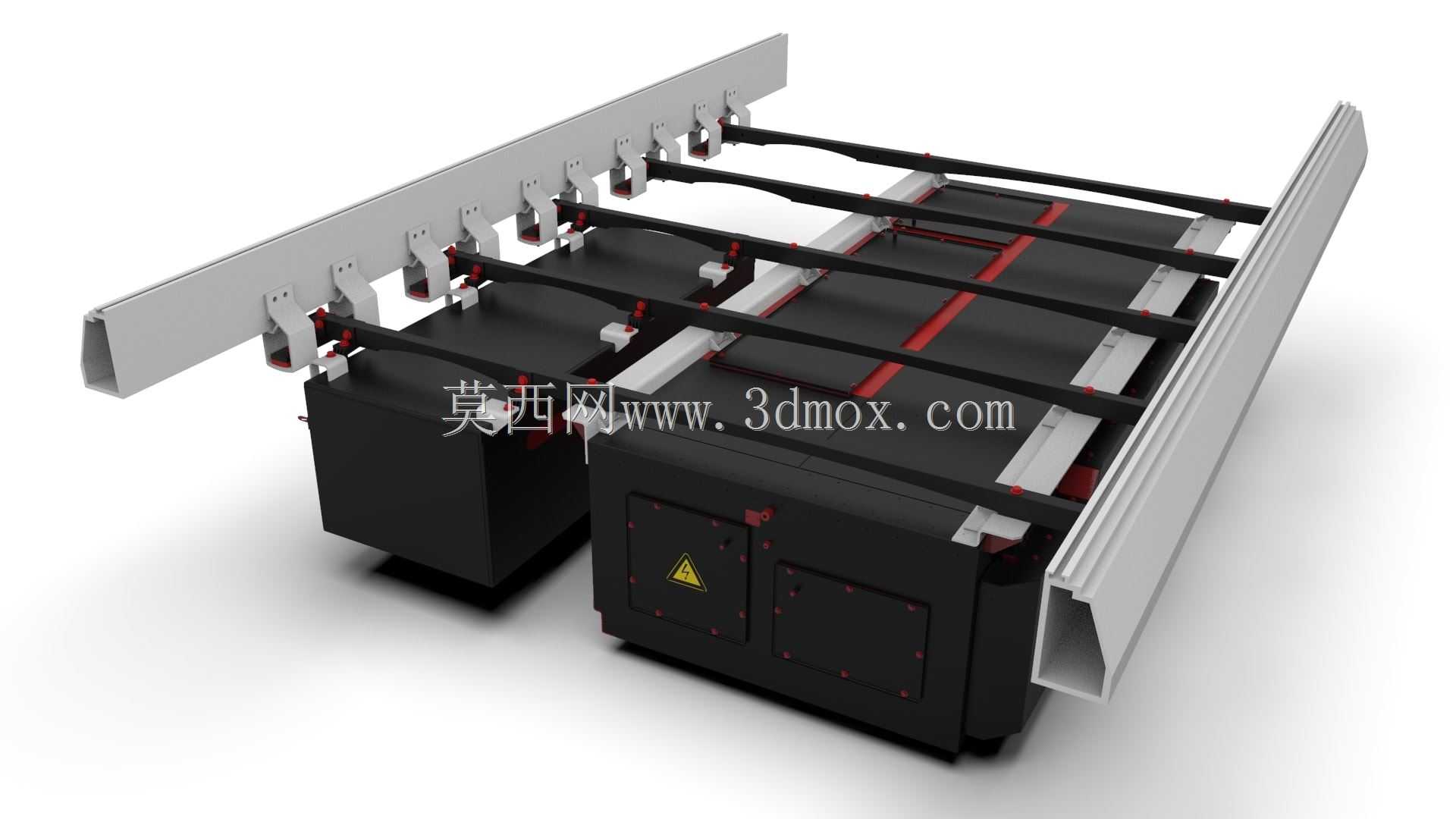

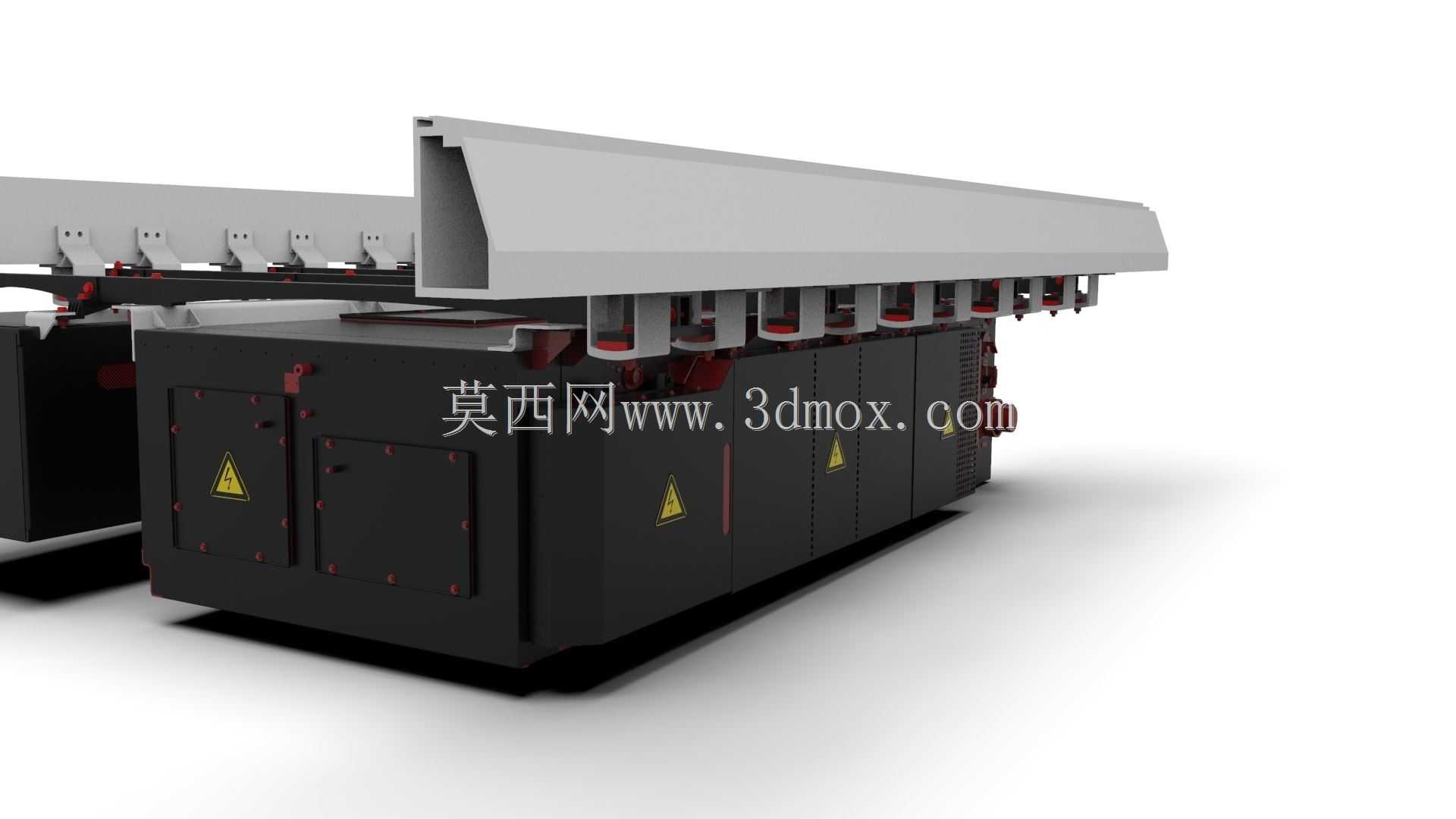

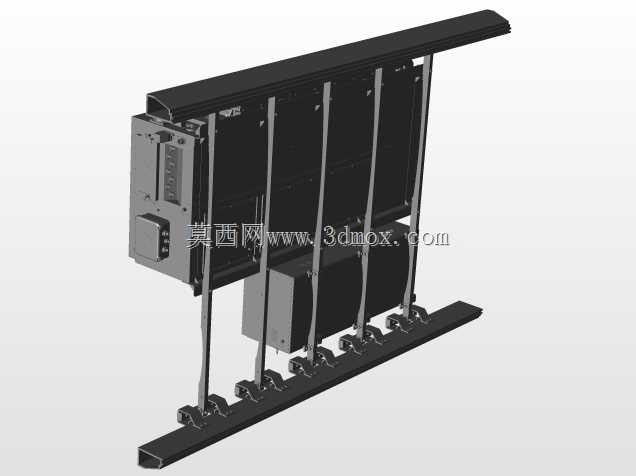

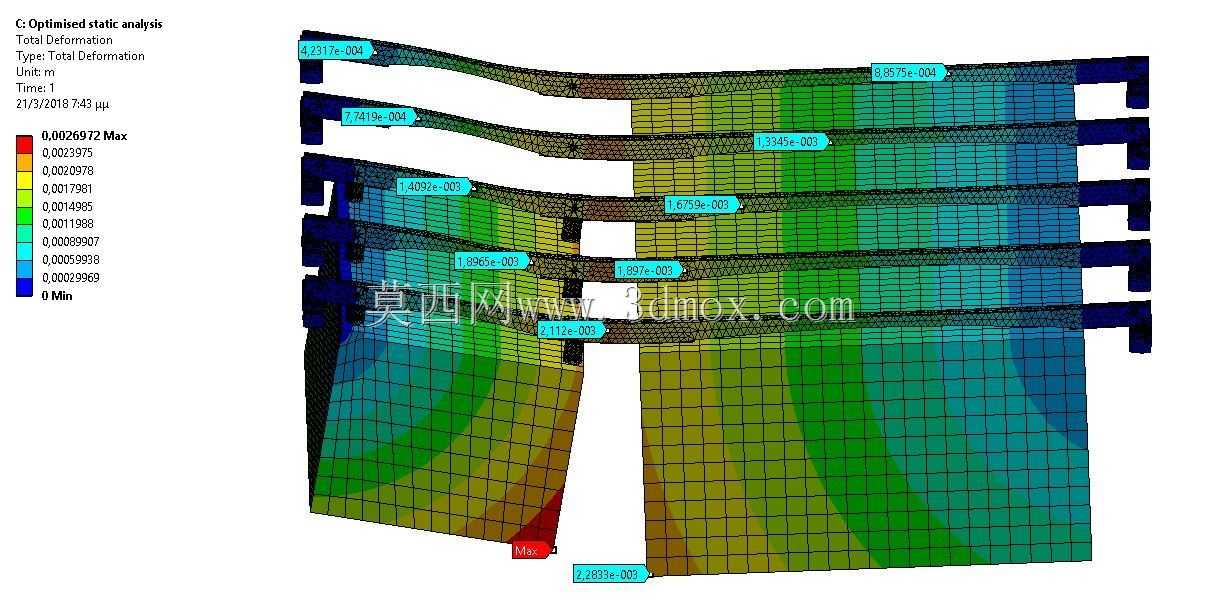

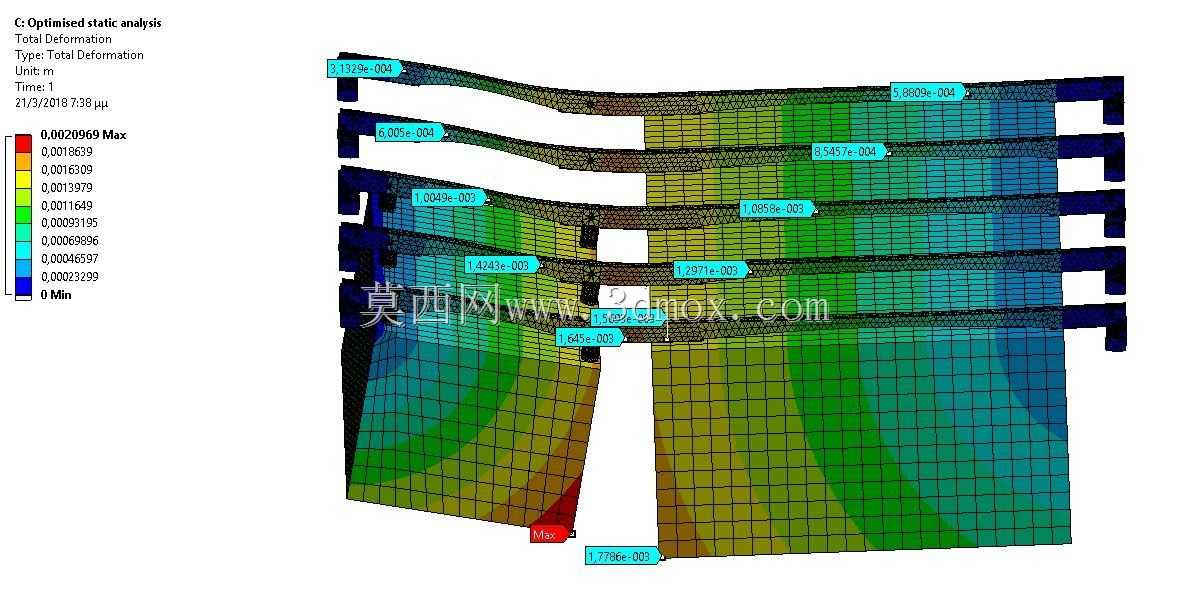

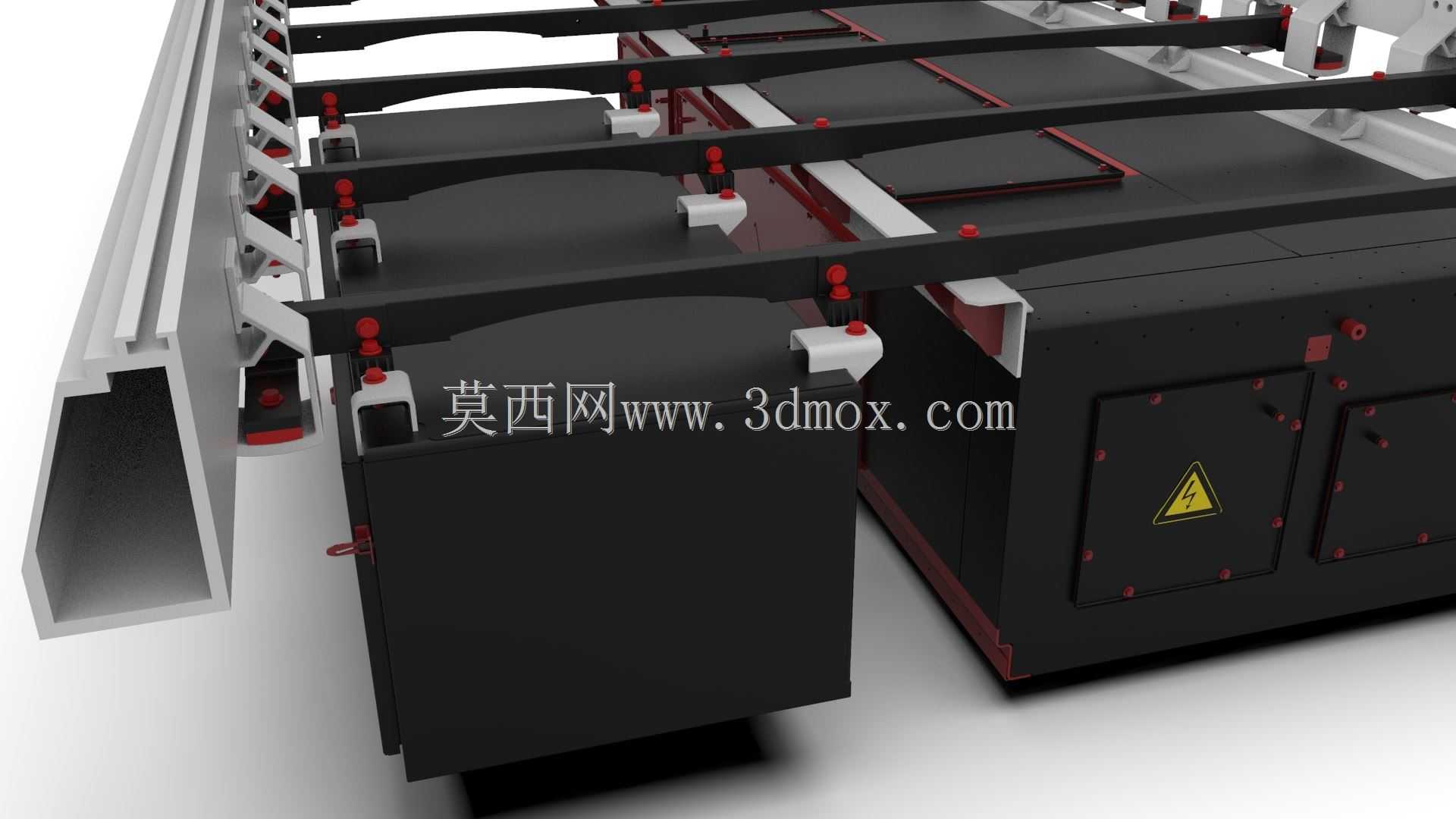

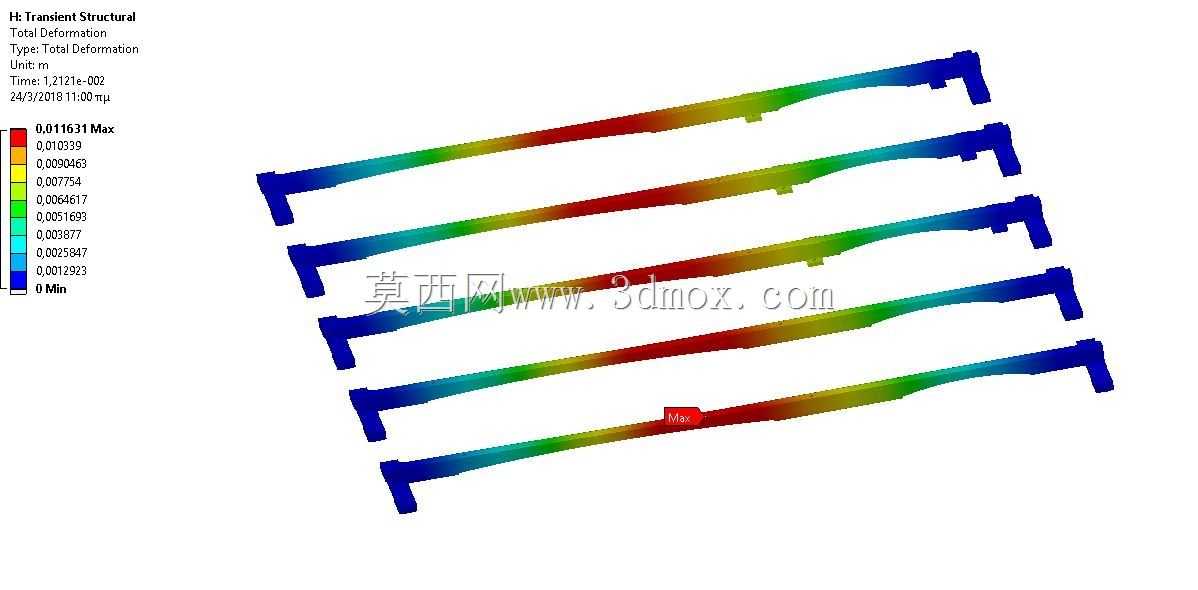

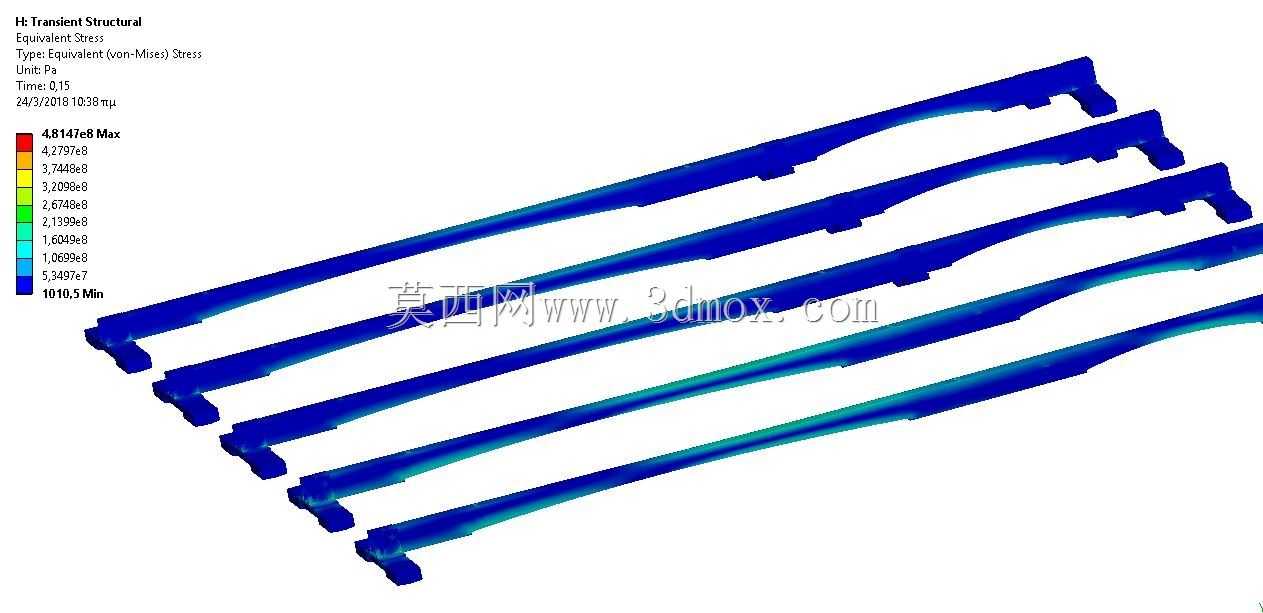

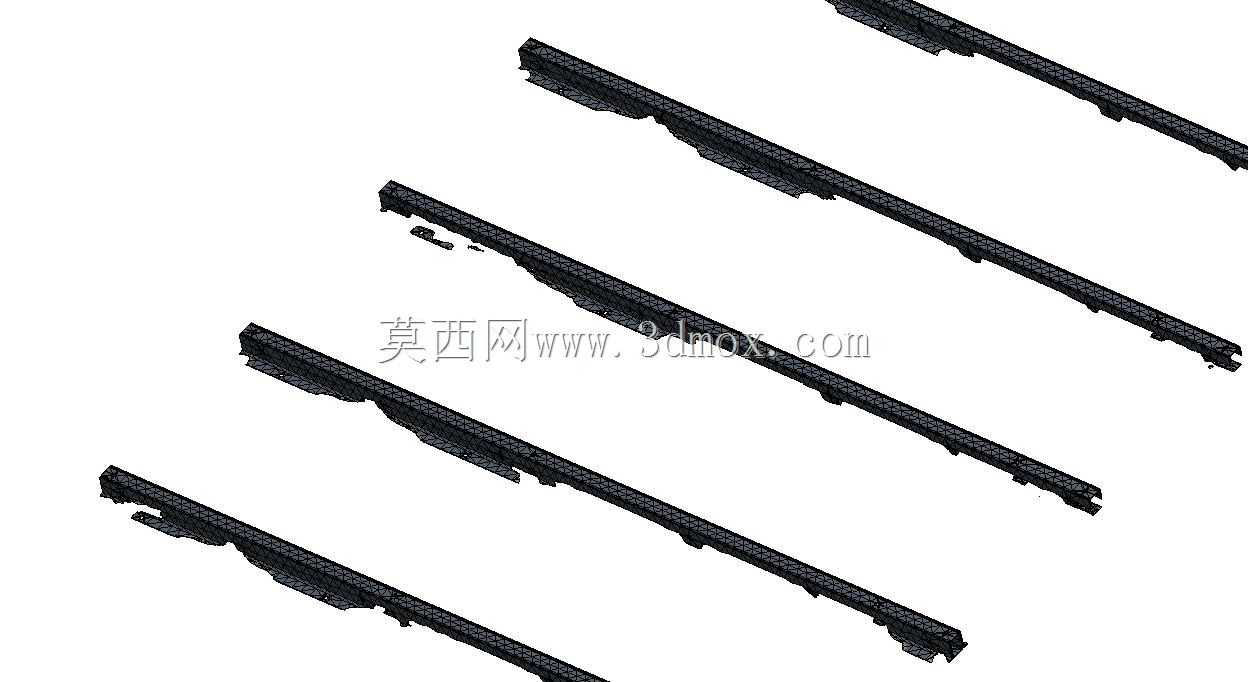

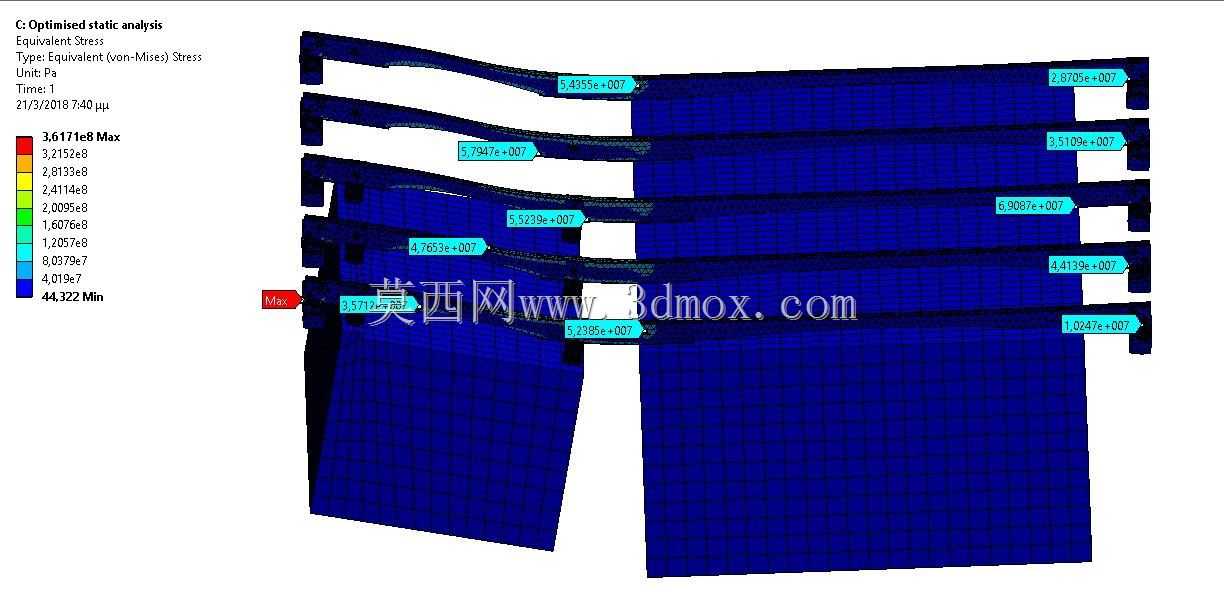

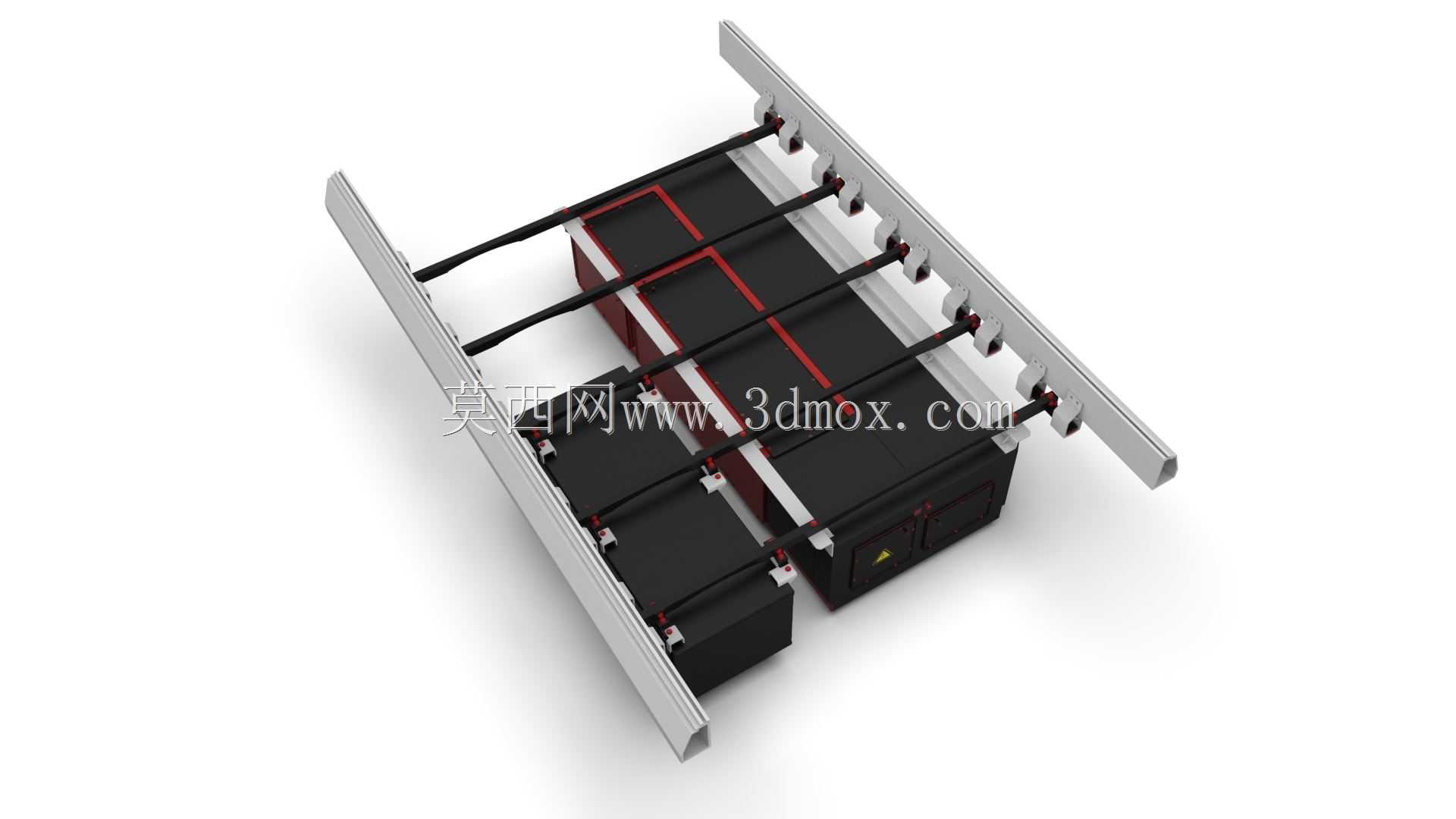

该底架作为带式输送设备的核心承载基体,主要应用于板材加工、物料分拣、工业生产线接驳等场景,承担上方输送辊组、驱动组件、待输送物料的全部静动载荷,同时为后续防护外罩、电气走线、定位挡料机构提供统一安装基准。从结构设计逻辑来看,初始方案采用三种标准工业型材组合搭建,包含空心梁、L型型材等通用截面型材,依托型材本身的截面惯性矩满足基础抗弯抗扭要求,后续通过拓扑优化手段,在保留原有安装约束点位、不改变各部件安装接口尺寸的前提下,逐步去除非受力区域的冗余材料,优化过程中同步开展多工况冲击分析,在三个正交轴向上分别施加工况载荷验证结构刚度,确保减重后结构形变控制在许用范围内,不会出现输送面跑偏、辊组安装位错位等问题。从安装边界来看,所有型材的长度规格统一适配常规输送线幅宽要求,底部支撑脚预留地脚螺栓安装孔位,可直接与车间预埋垫板或可调脚杯连接,上方横梁的安装孔位采用等间距排布,兼容不同直径输送辊、不同间距挡料机构的安装需求,无需二次打孔加工即可快速适配不同输送工艺要求。结构细节上,所有型材拼接位置采用焊接加角件补强的连接方式,应力集中区域额外增设加强筋板,避免长期交变载荷下出现焊缝开裂问题,侧面预留的电气走线槽位可将动力线缆、传感器线缆完全内置,避免生产过程中线缆被物料剐蹭破损,底部封闭的柜体结构可集成安装驱动电机、变频控制组件,既减少设备整体占地面积,也能对电气部件形成有效防护,隔绝生产现场的粉尘、切削液侵蚀。优化后的结构在保证整体承载能力不下降的前提下,大幅降低了自身重量,既减少了型材原材料的消耗,也降低了现场安装、移位时的吊装难度,同时统一的型材规格也减少了生产过程中的物料采购种类,降低下料、焊接工序的加工复杂度,适合批量标准化生产,可直接适配不同长度、不同幅宽的带式输送设备搭建需求,无需对主体结构做大幅修改即可快速衍生出不同规格的输送线底架产品。
