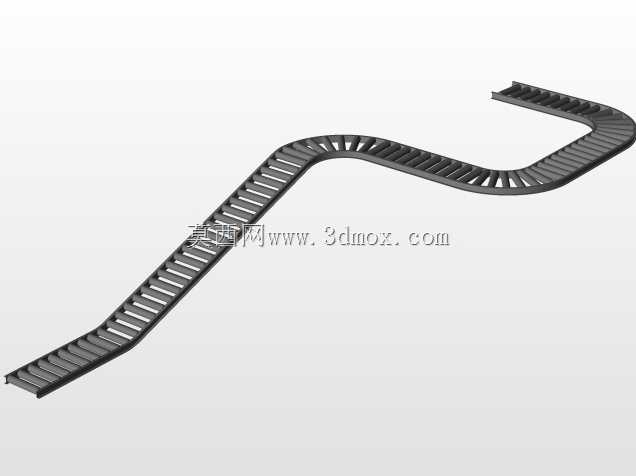

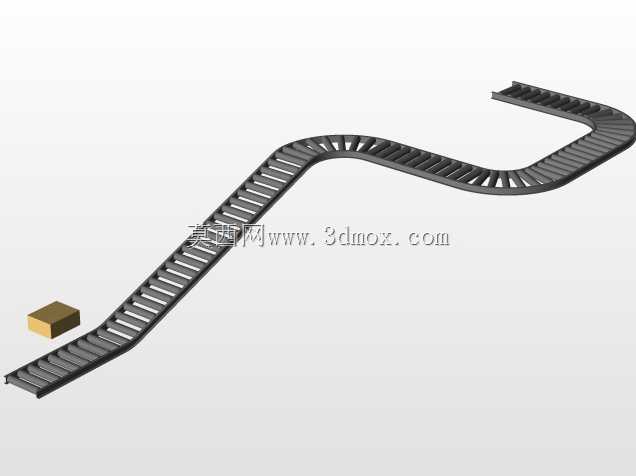

S型弯道柔性链板输送线结构

这款S型弯道输送结构，主要适配车间内部受场地限制、需要多工位转向衔接的物料输送场景，常见于电子组装线、食品包装线、小件零部件加工工序间的物料流转环节，可直接衔接上下料工位、检测工位、包装工位，替代传统直线输送加转角机构的冗余布局，减少物料二次搬运的磕碰风险。从结构设计来看，整体采用连续弯折的一体化机架设计，转弯段做了等曲率过渡处理，避免链板运行过程中出现卡滞、跳齿问题，链板表面做了等距防滑挡边，输送小件物料时不会因为转弯离心力出现物料滑落偏移的情况，机架侧边预留了标准安装孔位，可直接加装光电传感器支架、挡停机构、导向护栏，不需要二次打孔加工。设计阶段优先考虑了安装边界的适配性，整体弯折段的转弯半径做了通用化选型适配，可匹配多数车间现有生产线的工位间距，直线段与弯段的衔接处做了平滑过渡，没有突出的安装棱边，不会刮蹭输送过程中的物料或者操作人员衣物。链板的运行轨道内嵌在机架内侧，运行过程中不会出现脱轨问题，底部预留了支腿安装接口，可搭配可调高度的支撑脚杯，适配不同车间地面的平整度误差，也可根据现场需求加装移动脚轮，实现整线的灵活移位。实际使用过程中，这类弯道输送结构不需要额外配置转角转台或者顶升移载机构，单条线体即可完成多方向的物料输送，相比多段直线输送拼接的方案，能减少30%左右的线体占用空间，同时减少驱动电机的配置数量，降低后期运维的备件成本。链板的节距做了通用化设计，可直接替换市面上同规格的标准柔性链板，后期维护不需要单独开模定制配件，机架采用模块化拼接思路，不同弯折段可根据现场布局灵活调整拼接顺序，适配不同走向的车间布局，不需要重新整体设计加工。输送面的高度可通过支撑脚杯在一定范围内调节，可匹配不同高度的生产设备出料口，不需要额外加装过渡溜板，物料可直接从上游设备平稳滑落到输送面上，转弯处的线速度做了等速设计，不会因为内外圈路径差出现物料堆积或者拉扯的问题，输送表面平整，可适配纸盒、小型工装板、塑料零件、袋装小件等多种形态的物料输送，不需要针对物料形态单独更换输送附件。
