0.1875英寸十六进制杰克螺钉三维设计

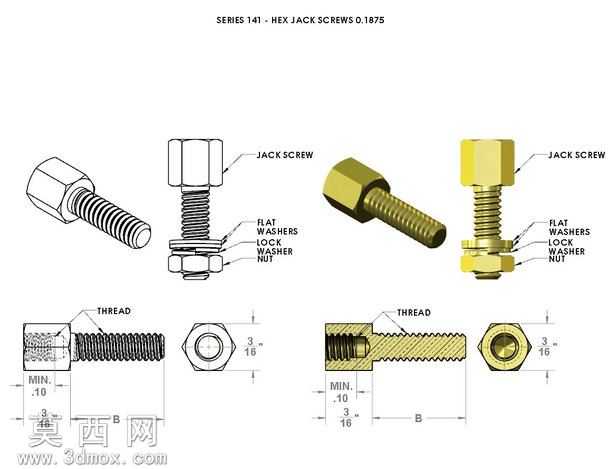

本作品为0.1875英寸规格的十六进制杰克螺钉三维建模成果，建模过程严格遵循英制紧固件尺寸规范，以3/16英寸的核心螺纹参数为基准开展全参数化设计。建模阶段首先绘制六角头部的截面轮廓，通过拉伸特征生成螺钉头部基体，精准还原六角头的对边尺寸与倒角结构，保证头部与配套扳手的适配性符合行业使用要求。随后进行螺杆部分的建模，采用螺旋扫描特征生成外螺纹结构，严格控制螺纹牙型角、螺距与牙距参数，还原螺纹段的有效长度与末端倒角细节，确保螺纹连接的啮合精度符合设计要求。针对配套的平垫圈、锁紧垫圈与六角螺母，同样采用参数化建模方式完成，逐一还原各配件的尺寸细节与装配关系，可直观展示整套杰克螺钉组件的装配逻辑。材质渲染阶段，为金属部件赋予镀锌碳钢材质，调整金属粗糙度与反光参数，还原五金紧固件的真实金属质感，分别制作线稿工程视图与实体渲染视图，清晰呈现产品的结构细节与外观效果。设计过程中重点考量杰克螺钉的顶紧调节功能，预留了足够的螺纹调节行程，头部与杆部的过渡圆角做了优化处理，避免应力集中问题，整套模型结构完整，尺寸标注清晰，可直接用于机械装配场景的虚拟验证、紧固件选型参考以及相关机械结构的设计教学使用，能够直观展示六角杰克螺钉的结构组成与装配方式，为机械设计中的紧固件选用提供直观的三维参考依据。
