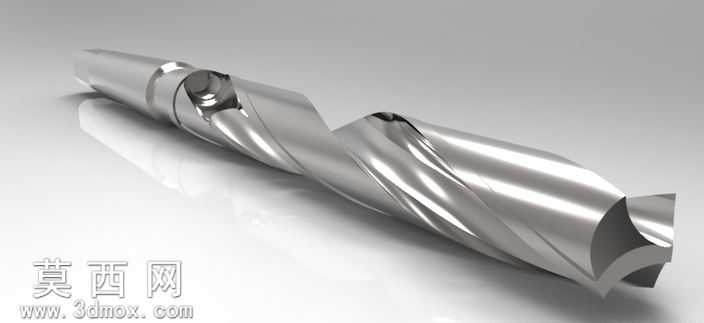

直径18标准麻花钻三维结构设计

本作品为直径18规格的标准麻花钻三维建模成果，建模过程严格遵循机械加工刀具的通用设计规范，完整还原了直柄麻花钻的全部结构特征。建模阶段首先以麻花钻的核心工作参数为基准，精准绘制两条对称螺旋槽的引导螺旋线，螺旋角选取高速钢钻头通用的30度标准值，通过扫掠特征生成螺旋槽的基础曲面，再通过布尔运算去除钻体多余材料，精准控制钻芯厚度从切削端向柄部逐步递增的锥度变化，既保证钻尖部位的切削锋利度，又兼顾钻体整体的抗扭刚性，避免钻孔作业时出现钻体折断的问题。随后对钻尖部分进行精细化建模，严格按照标准顶角118度构建两个主切削刃，同步加工出横刃、副切削刃以及刃带结构，刃带部分预留合理的径向间隙，既可以保证钻孔过程中的导向精度，又能有效降低钻体与孔壁之间的摩擦阻力，减少钻孔作业时的发热量。柄部采用标准直柄结构，与钻身工作部分的过渡位置设计平滑的卸荷圆弧，避免应力集中导致的柄部断裂问题。材质渲染阶段选用高速钢刀具的金属材质，调整材质的反射参数与粗糙度参数，还原精磨后刀具表面的金属光泽，螺旋槽表面做细微的磨削纹理处理，刃带与主切削刃部分做高光处理，突出切削部位的精密加工质感，整体渲染效果真实还原了成品麻花钻的外观特征。结构设计上充分考虑实际加工的使用需求，所有结构参数均匹配18mm直径钻孔的加工工况，螺旋槽的槽型比例经过反复调整，保证切屑可以沿着螺旋槽顺畅排出，避免切屑堵塞在孔内造成孔壁划伤或者钻头过热损坏，横刃部分的长度与角度也按照标准刀具参数设计，减少钻孔初始阶段的轴向抗力，降低钻孔时的定位偏差。整个建模过程参数化控制所有关键尺寸，可通过调整直径、螺旋角、顶角等参数快速衍生出不同规格的麻花钻模型，可用于机械加工教学演示、刀具结构分析、虚拟装配仿真以及加工工艺模拟等多种场景，模型的结构精度完全满足各类工程应用的使用要求。
