直插式三脚霍尔感应元件三维结构

项目分类:3D模型 发布时间:2021-08-28 ID:250043
  • 直插式三脚霍尔感应元件三维结构
  • 直插式三脚霍尔感应元件三维结构
  • 直插式三脚霍尔感应元件三维结构
  • 直插式三脚霍尔感应元件三维结构
  • 直插式三脚霍尔感应元件三维结构
  • 直插式三脚霍尔感应元件三维结构
  • 直插式三脚霍尔感应元件三维结构
  • 直插式三脚霍尔感应元件三维结构
  • 直插式三脚霍尔感应元件三维结构
  • 直插式三脚霍尔感应元件三维结构

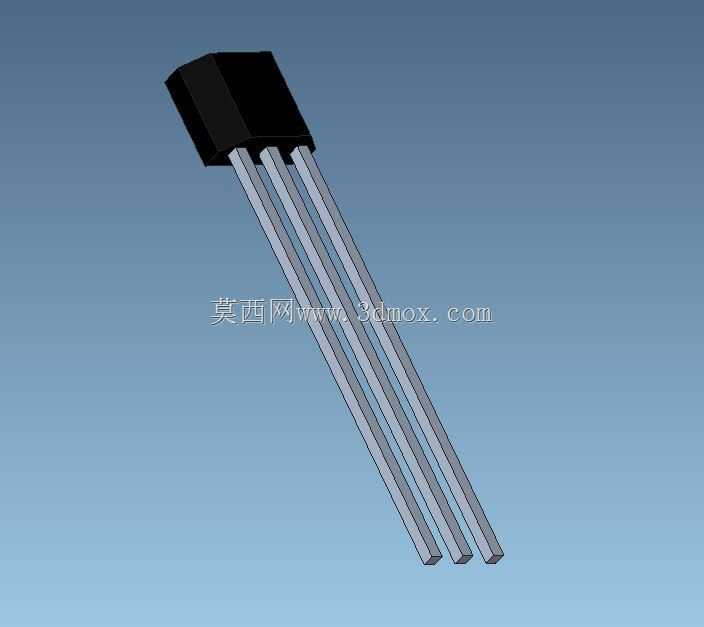

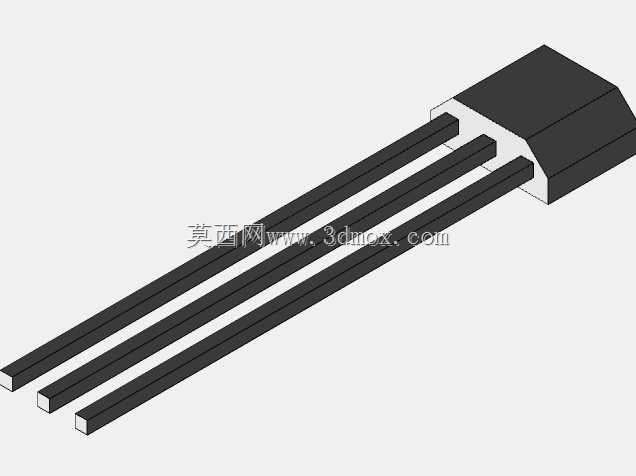

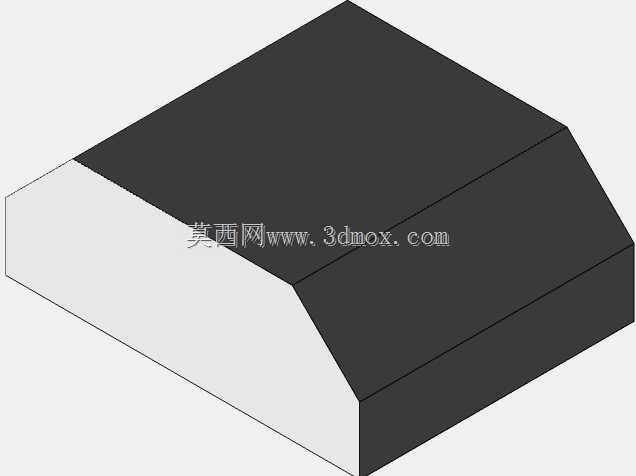

在各类需要非接触式位置检测、转速采集、磁场感应的电路设计场景中,直插式霍尔元件是应用频次极高的基础电子配件,小到家用无刷电机的换相检测,大到工业设备的行程限位、转速计数,都能见到这类元件的身影。这款霍尔元件采用经典的TO-92直插封装结构,设计阶段优先匹配常规PCB板的通孔焊接工艺,三根平行引出的引脚间距遵循行业通用的2.54mm标准网格尺寸,引脚长度预留了足够的波峰焊、手工焊接操作余量,同时也兼顾了后期维修拆换时的引脚重焊空间,不会因为引脚过短导致焊接时烫损封装本体。封装主体采用黑色环氧塑封材质,外形为带倒角的梯台状结构,塑封厚度控制在常规直插元件的通用尺寸区间,既可以满足插件机自动上料的尺寸公差要求,也能适配手工插件时的手持操作手感,不会因为外形过于特殊导致插件工序卡料。元件的感应面位于塑封本体的正面区域,建模时严格参照实物的感应区域位置做了结构区分,方便结构设计人员在做PCB布局时准确对齐磁场触发方向,避免因为感应面朝向错误导致元件灵敏度不达标、触发失效等问题。在做设备结构设计时,这类直插霍尔元件的安装边界需要预留足够的安全距离,一方面要和周边的强磁干扰源保持足够间距,避免误触发,另一方面引脚弯折位置需要距离塑封根部至少2mm以上,防止弯折应力传导到塑封内部导致晶圆引脚断裂,建模时特意保留了引脚根部的应力过渡区域结构,方便设计人员在做安装结构校核时参考弯折安全边界。这类元件的功能核心是通过霍尔效应感知周边磁场强度变化,输出对应的电平信号,不需要和被测部件直接接触,相比机械式行程开关没有触点磨损问题,使用寿命更长,响应速度也更快,在做三维建模时,除了还原外部的封装和引脚外形,也对内部晶圆的大致安装位置做了对应标注,方便电磁兼容设计人员评估元件周边的磁场分布影响,提前规避布局风险。在消费电子、工业控制、汽车电子的各类小信号采集场景中,这类三脚直插霍尔元件的选型适配性极强,标准化的封装尺寸可以兼容多数通用PCB封装库,不需要单独开定制封装,能大幅缩短硬件开发的周期,建模时严格遵循实物的尺寸公差要求,所有外形尺寸、引脚直径、引脚间距都和量产实物保持一致,结构设计人员可以直接将模型导入装配体,做安装干涉检查、PCB布局匹配、外壳开孔位置校核等工作,不需要反复核对实物尺寸调整模型参数。
