在线式氨氮水质检测传感器结构设计

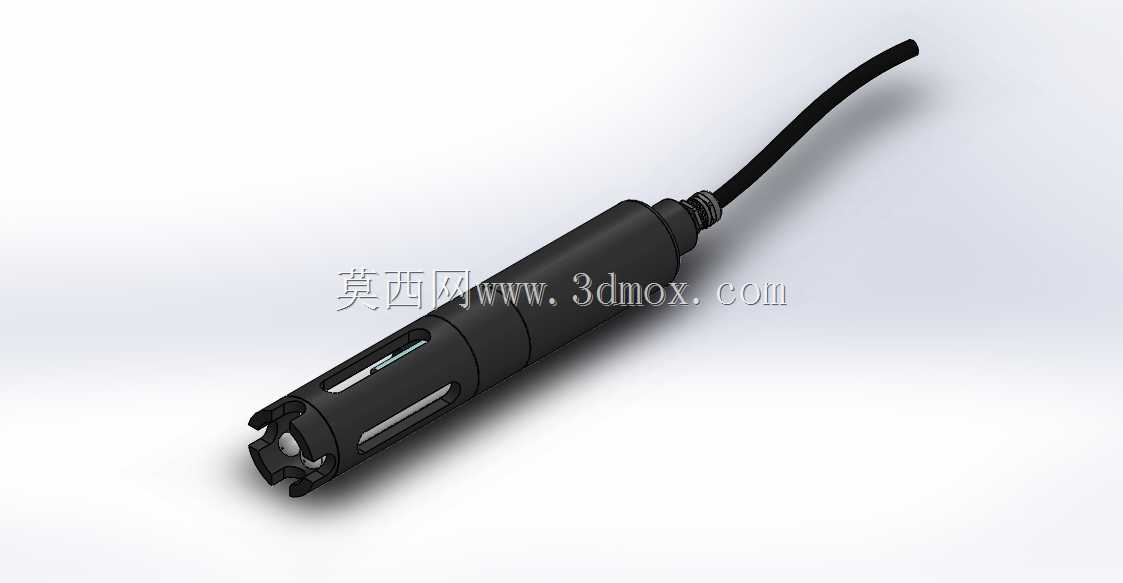

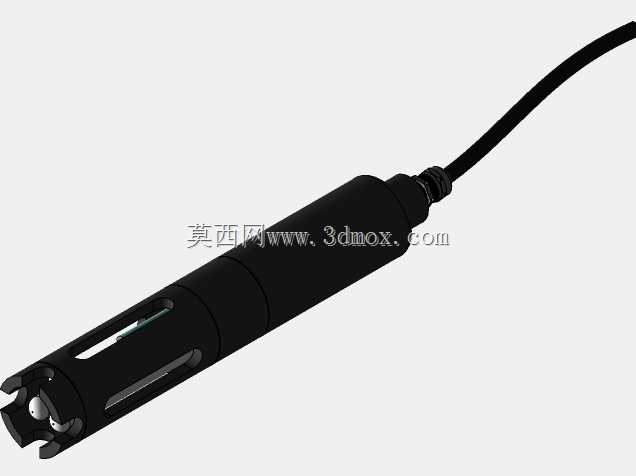

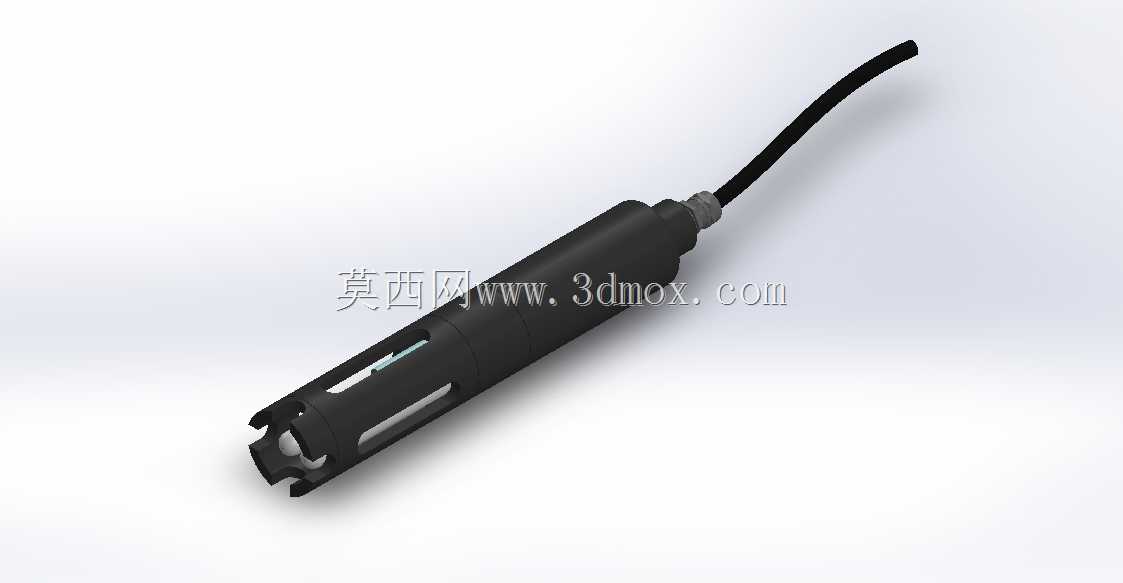

这款浸入式水质检测探头主要面向地表水监测、污水处理厂工艺段水质管控、水产养殖水体参数实时采集等场景设计，可长期浸没在待检测水体中完成氨氮浓度的连续数据采集，无需人工频繁取样送检，能为水处理工艺调控、水环境质量预警提供连续的实时数据支撑。从结构设计来看，整体采用长圆柱式流线型外壳，主体外壳选用耐长期水浸、抗弱酸碱腐蚀的工程塑料材质，表面做哑光防滑处理，既可以降低水体流动时的水流冲击阻力，也能避免长期浸没后表面附着藻类影响检测精度。探头前端为检测端结构，设置有防护格栅与检测敏感元件安装位，格栅的开槽尺寸经过反复校核，既可以保证水体与检测元件充分接触，又能阻挡水体中大体积的杂质、纤维类杂物进入检测腔，避免敏感元件被剐蹭损坏或者被杂物包裹导致检测失准。探头尾部为线缆出线端，做了多级密封结构设计，线缆与外壳衔接处设置有防弯折橡胶护套，能抵消水体波动带来的线缆拉扯应力，避免长期使用后密封处出现开裂渗水的问题，密封结构可满足常规水深下的长期浸没使用要求，不会出现内部电路进水短路的故障。在安装边界上，整体外径适配常规的水质监测站安装支架、浮标式监测平台的固定卡扣尺寸，安装时无需额外定制转接件，可直接通过配套的快装卡箍固定在安装支架上，线缆长度可根据实际安装的水深需求选配，探头整体长度控制在合理区间，既保证检测端能完全浸没在水面以下的稳定水层，也不会因为长度过长导致运输、安装过程中出现磕碰损坏。建模过程中对各部件的装配公差做了合理预留，外壳的拼接止口、密封槽的尺寸都按照工程塑料注塑成型的公差要求设计，敏感元件的安装腔预留了校准操作的空间，后期现场维护时可直接在安装位置完成探头校准，无需将整支探头拆回实验室，能大幅降低运维的工作量。探头侧面的开槽结构同时兼顾了水体流通与结构强度，在保证水交换效率的前提下，外壳壁厚满足长期水下使用的强度要求，不会因为水压变化或者轻微碰撞出现外壳变形破损的问题。
