16英寸桌面式商用监视显示终端结构设计

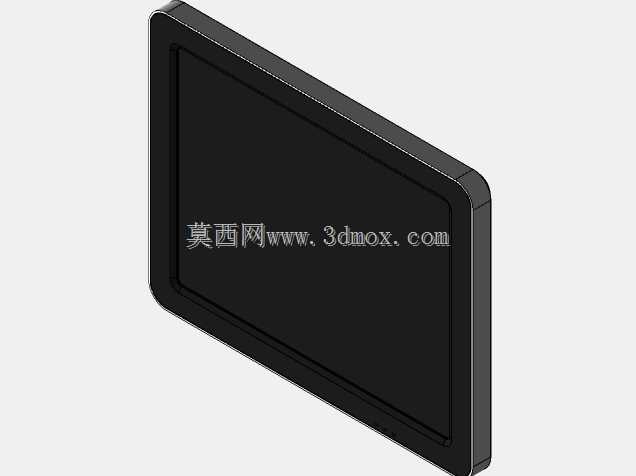

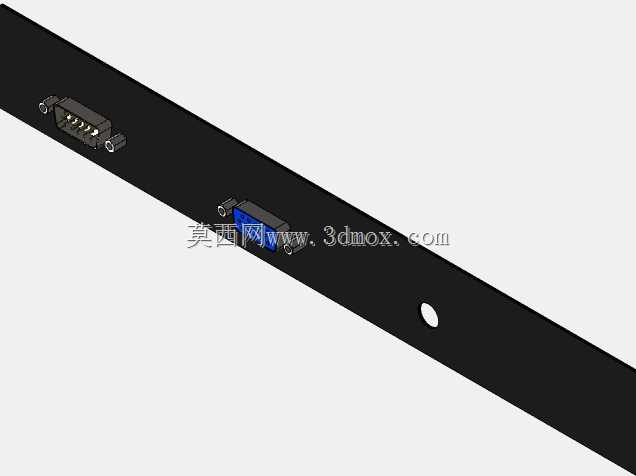

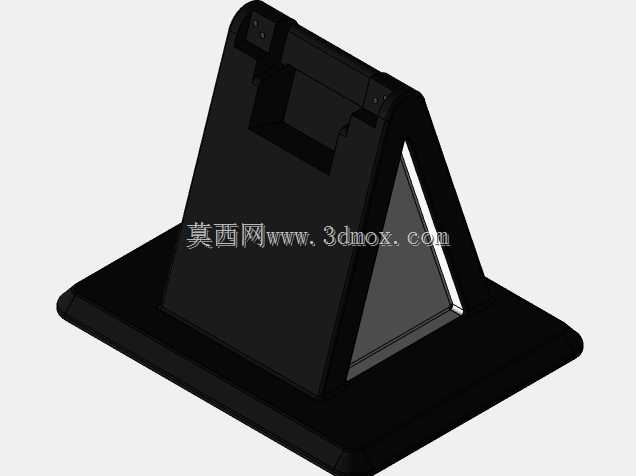

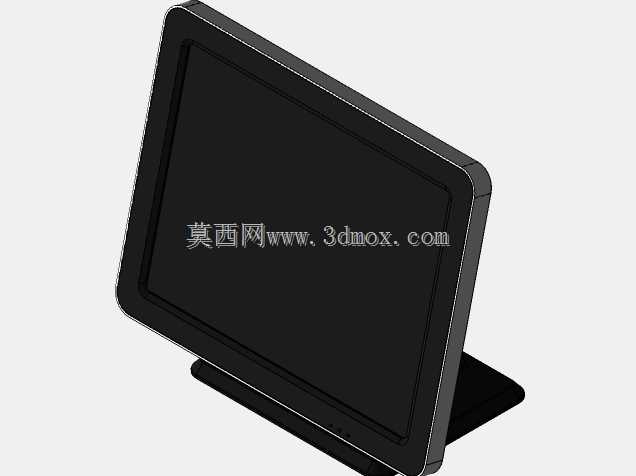

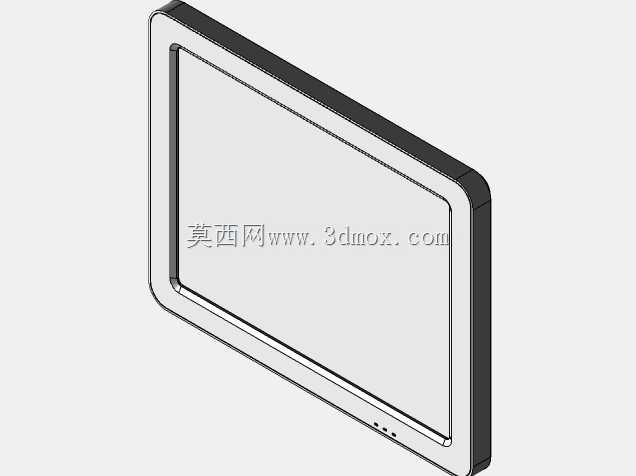

这款16英寸桌面监视显示终端，在结构设计阶段优先匹配工业监控场景、小型办公工位、嵌入式操作台配套的使用需求，整体采用宽屏比例的矩形面板搭配一体化注塑后壳，配合倾角可调的折叠式底座，能够适配不同坐姿下的视线高度，减少长时间值守观察的视觉疲劳。从安装边界来看，整机屏幕对角线尺寸严格对应16英寸规格，面板边框做了窄边收窄处理，前壳边缘做了R3左右的圆角过渡，既避免直角磕碰带来的安全隐患，也能在多屏并排拼接时减少边框带来的视觉割裂感，适合小型监控室多屏组阵的布置需求。底座与后壳的连接采用隐藏式转轴结构，转轴阻尼经过调校，既可以在0到25度的倾角范围内任意悬停，也不会出现长期使用后转轴松垮、屏幕下垂的问题，底座底部预留了四个防滑橡胶垫的安装位，放置在光滑操作台面上时不会出现滑动移位，同时也能避免底座金属部分刮花桌面漆面。从功能特性层面，后壳的散热区域采用隐藏式格栅设计，进风口布置在底座与后壳连接的下沿位置，出风口设置在后壳上部，利用热空气自然上升的原理形成被动散热风道，不需要额外加装散热风扇，既降低了整机运行噪音，也减少了风扇进灰带来的后期维护工作量，适合7*24小时连续开机的监控值守场景。后壳侧面预留了常规视频信号接口的安装沉台，接口位置距离桌面有足够的插拔空间，不需要抬高整机就能完成线材的插拔操作，线材接入后可以顺着后壳的理线槽收纳到底座后方，避免桌面线材杂乱影响操作。设计过程中针对屏幕面板的固定做了专门的加强结构，前壳与后壳的连接采用周向均匀布置的卡扣加底部两颗固定螺丝的组合方式，既方便后期拆机维护，也能保证整机外壳的连接强度，在常规搬运、挪动过程中不会出现壳件松脱的问题。屏幕正面的面板贴合采用平齐式设计，保护玻璃与前壳表面没有高低差，日常清洁擦拭时不会留下清洁死角，适合多粉尘的车间监控点位、公共值守区域的使用场景，擦拭表面浮尘时不会因为边框缝隙积灰难以清理。整机的重心经过配平计算，当屏幕调整到最大前倾角度时，整机重心依然落在底座支撑面的范围内，不会出现前倾翻倒的问题，即使在操作台受到意外碰撞时，也能保持足够的放置稳定性。
