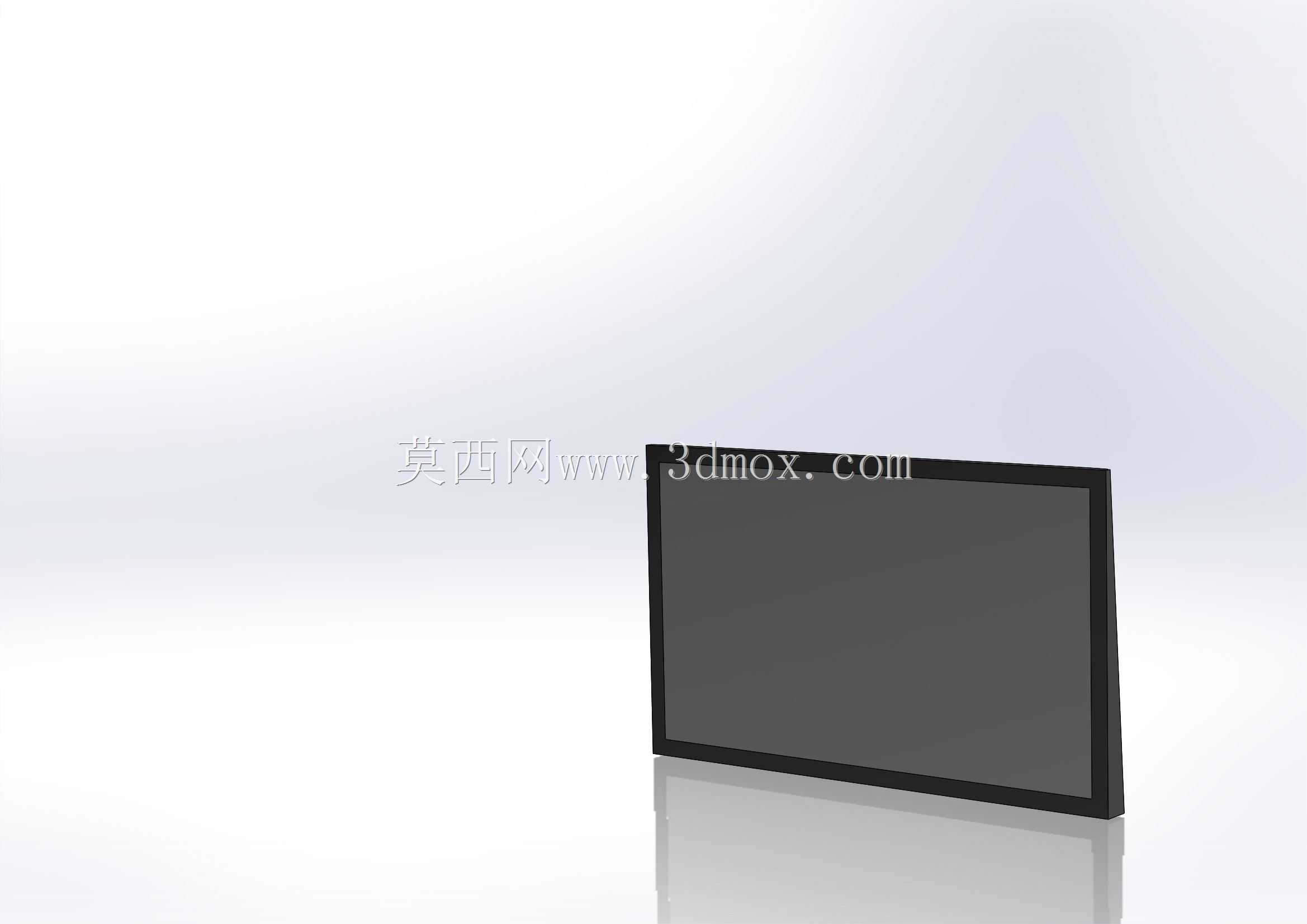

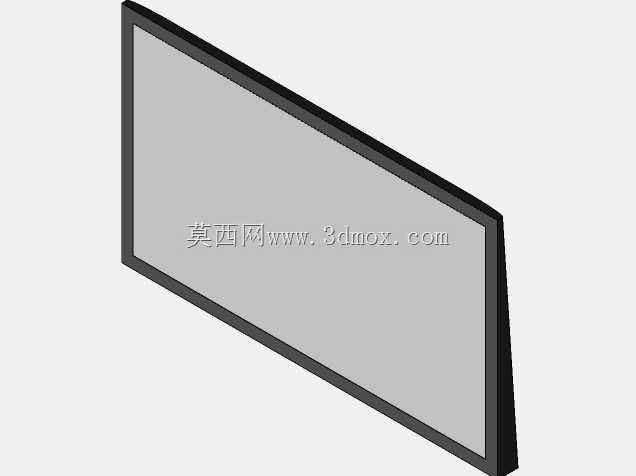

22英寸液晶显示屏幕三维结构模型

在工业控制操作台、办公工位配套、商用展示终端等场景的设备布局设计中，显示终端的尺寸匹配、安装预留是结构设计阶段不可忽略的环节，这款22英寸显示设备的三维模型，可直接用于各类工位布局、设备集成的干涉校验环节。从实际使用场景来看，该尺寸的显示设备既可以作为台式计算机的配套显示终端，也可嵌入工业控制柜面板作为人机交互界面，还能用于小型监控室的视频显示终端，适配桌面摆放、壁挂安装、悬臂挂载等多种安装方式，在结构设计时需要兼顾不同安装场景的边界预留。从产品功能特性来看，该显示设备采用窄边黑色外壳设计，屏幕显示区域占比合理，外壳背部预留标准壁挂安装孔位，底部可搭配通用桌面支架，整体结构无突出的异形结构，在做设备集成时不需要额外做避让设计。设计思路上，建模阶段优先还原了设备的真实外轮廓尺寸，外壳的边角做了小圆弧过渡处理，避免尖锐边角带来的安装磕碰风险，屏幕区域与外壳边框的台阶差按照实际产品的装配公差做了还原，可直接用于渲染效果图制作、安装空间模拟。外形尺寸方面，该22英寸屏幕的显示区域对角线尺寸严格对应22英寸规格，整体外轮廓的宽高比为常规16:9，机身厚度控制在常规商用显示器的厚度范围内，安装边界上，壁挂孔位采用通用的VESA标准孔距，桌面安装时支架的支撑范围覆盖机身底部居中区域，做工位布局设计时，屏幕前方需要预留足够的视觉操作空间，背部走线区域需要预留至少50mm的空间用于电源及信号线的弯折排布。在做自动化设备的人机界面集成设计时，可直接将该模型嵌入控制柜的面板开孔位置，校验开孔尺寸与屏幕边框的配合公差，避免实际加工时出现开孔过大或过小的问题；在做办公工位的布局设计时，可将该模型与桌面、键盘、主机等模型组合排布，校验工位的视距、视角是否符合人体工程学要求，提前调整桌面高度、屏幕摆放角度，减少后期现场调整的工作量。模型还原了屏幕表面的哑光质感、外壳的磨砂塑料质感，在做方案展示渲染时可直接赋予材质输出效果图，不需要额外调整外观细节。
