门锁类钻孔加工夹持工装结构设计

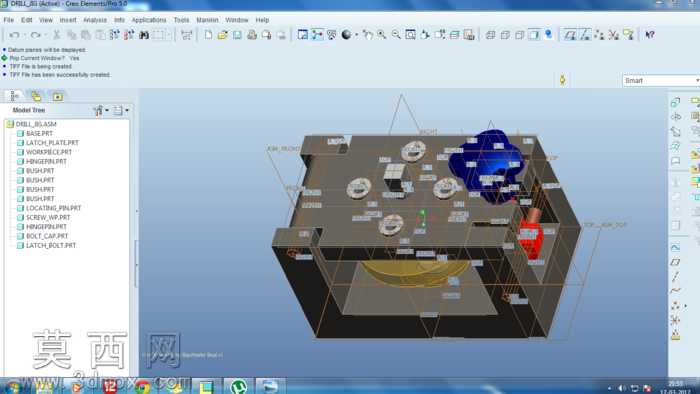

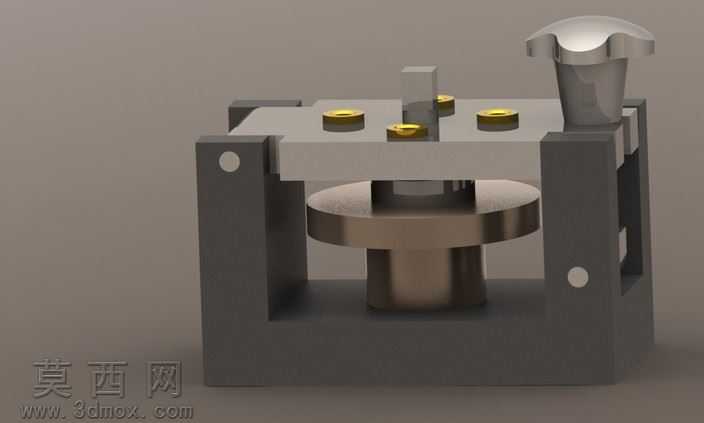

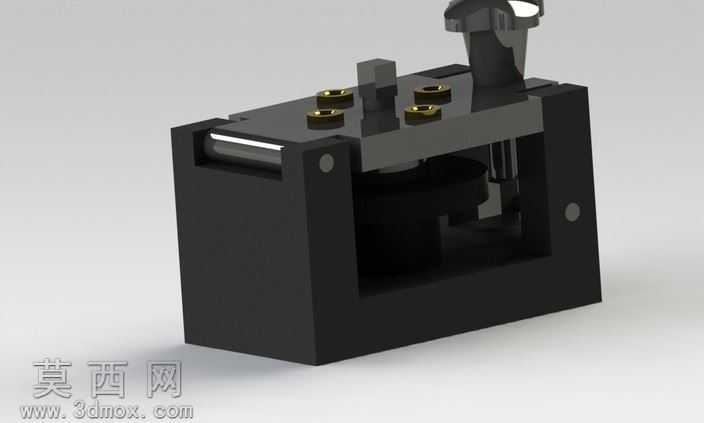

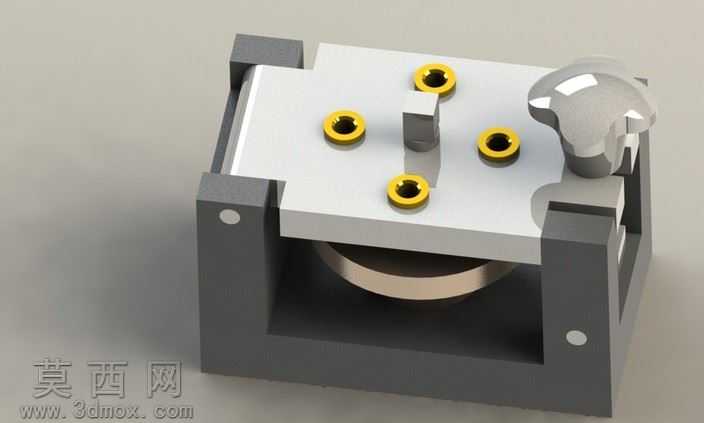

该三维模型为门锁加工场景下的钻孔夹持工装，整体采用框架式基座搭配定位盖板的组合结构，建模过程中优先保证各部件的装配公差匹配，通过参数化建模方式完成各特征的尺寸约束，确保工装开合、定位的动作逻辑符合实际加工需求。渲染阶段针对不同部件赋予差异化材质：框架基座采用哑光灰铸铁材质，还原金属工装的厚重质感与磨砂表面肌理；顶部定位盖板设置为亮面精钢材质，突出机加工后的平整光洁度；四个定位衬套采用黄铜材质，通过暖金色金属质感区分功能部件，同时还原铜套耐磨的材质特性；操作旋钮部分做了镀铬高光处理，模拟手动操作件的光滑握持表面，底部承托部件添加了金属拉丝纹理，强化不同功能件的视觉区分度。结构设计上，框架式基座采用两侧立板搭配底板的U型结构，保证工装整体刚性的同时预留出底部排屑与工件容纳空间，立板上设置的定位销孔用于盖板的快速对位，避免装夹过程中出现偏移；顶部盖板上的四个黄铜衬套对应门锁工件的钻孔位置，衬套内孔与钻头直径做间隙配合设计，既起到钻孔导向作用，又能防止钻头跑偏影响加工精度，盖板中部设置的方形定位凸台用于匹配门锁工件的定位槽，实现工件的快速装夹定位，无需额外找正；侧部的镀铬旋钮连接内部压紧机构，旋转旋钮即可带动底部承托板升降，完成工件的夹紧与松脱，整个装夹动作可在数秒内完成，适配小批量快节奏的加工场景。设计思路围绕限时加工场景的核心需求展开，在保证定位精度与夹持稳定性的前提下，尽可能简化结构减少加工难度，所有部件均采用常规机加工工艺即可完成制作，无需特殊定制刀具或复杂工序，同时兼顾装夹效率，减少单件加工的辅助时长，满足短时间内完成制作并投入使用的要求，整体结构无冗余设计，各部件功能明确，既可以作为大学生机械设计竞赛的参赛方案参考，也可直接适配小型五金加工场景的门锁钻孔工序使用。
