电脑硬件超频用干冰冷却罐体结构

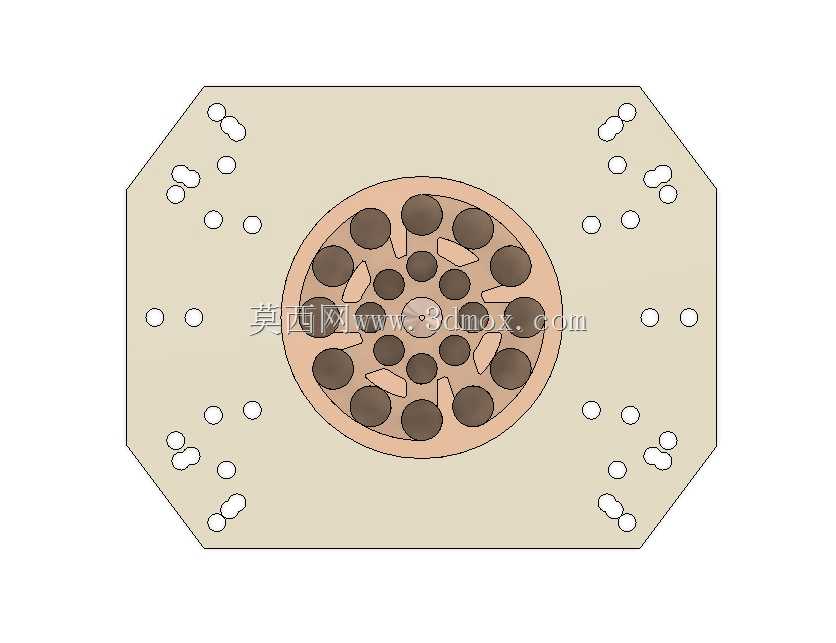

该结构主要面向电脑硬件极限超频场景设计，针对CPU、GPU、主板南北桥及板载高端芯片组的极端散热需求开发，区别于常规风冷、水冷散热方案，依靠干冰相变吸热实现远低于环境温度的冷却效果，可满足极限超频状态下硬件的高热流密度散热需求，避免硬件因高频运行产生的积热触发降频保护。从结构设计来看，整体采用上下分体式装配结构，上部为带安装法兰的罐体主体，法兰采用八边形切边设计，板面均布多组安装定位孔，可适配不同孔位的主板安装位，无需额外定制改装支架即可覆盖多数主流超频硬件的安装边界，法兰与罐体衔接处做了台阶限位结构，可保证罐体安装后与硬件核心表面的同轴度，避免冷量传导出现偏移。下部为储料与导流底座，底座内部设置多组交错排布的导流凸台与分流筋，干冰置入罐体后，融化产生的低温介质可顺着内部导流结构均匀覆盖核心接触区域，不会出现局部冷量堆积导致的硬件凝露、温差应力损坏问题，底座与罐体之间采用密封配合结构，可防止低温介质渗漏，避免冷凝水接触主板电路引发短路故障。在实际使用场景中，该结构可直接替换原有散热器安装在硬件核心上方，安装时只需在核心接触面涂抹导热介质，通过法兰孔位与主板原有散热器固定孔锁合即可完成装配，无需对主板进行破坏性改装，适配性较强。设计过程中充分考虑了极限超频的操作便利性，罐体内部预留了足够的干冰储放空间，可支撑单次长时间超频测试的冷量供给，法兰边缘的凸点结构可作为安装对位标识，降低装机过程中的对位难度，罐体侧壁的厚度经过反复校核，既保证了结构强度，避免加注干冰后出现形变，又尽可能减少冷量通过侧壁的无效耗散，让冷量集中传导至硬件核心区域。不同于工业级深冷设备的复杂结构，该冷却罐体针对民用超频场景做了轻量化简化，整体轮廓紧凑，不会遮挡主板周边的内存、供电接口等部件，安装后不影响其他硬件的插拔调试，内部的导流结构可让干冰吸热产生的冷流均匀分布，即便是核心面积较小的芯片组，也能实现全区域均匀冷却，不会出现局部过冷、局部过热的温差问题，有效提升极限超频状态下的硬件运行稳定性。
