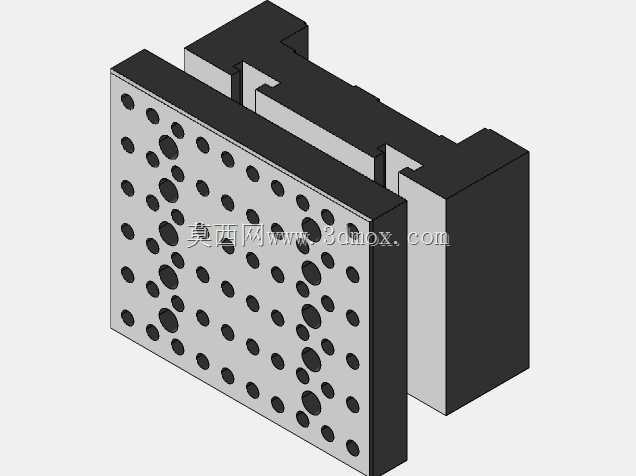

Sherline轧机配套小型安装托盘结构

　　在小型精密轧机的生产线磨坊工位中，这类小型托盘是承担工件定位、辅具挂载的核心基础构件，适配Sherline系列小型轧机的安装接口，可直接匹配5000系列设备的床身安装位，无需额外做转接板加工，能大幅缩短工位改造的装配周期。从实际使用场景来看，这类托盘主要承担两类功能：一是作为工位的基准安装面，为小型磨削工装、定位夹具提供统一的安装基准，保证工位上各类辅具与轧机辊系的相对位置精度；二是通过盘面的阵列孔位，实现不同规格辅具的快速换装，满足小批量多品种零件的轧制、磨削加工切换需求，不用在床身上反复打孔攻丝，避免破坏床身本体的结构精度。

　　设计层面优先考虑了安装的兼容性与结构刚性，整体采用分体式卡装结构，两侧的凸起卡边可直接嵌入床身的对应安装槽内，安装时无需额外做侧向定位，卡合后即可完成初步位置固定，再通过孔位锁紧紧固件即可完成全固定，装配效率远高于传统的平板式安装座。盘面的孔位做了差异化规格设计，其中螺纹孔统一采用M4规格，主要用于固定带有外螺纹安装脚的小型辅具，比如微型定位挡块、冷却液喷嘴支架、小型测量表座这类轻载附件；其余光孔采用M5规格，作为贯穿式安装孔，配合螺栓将托盘整体锁紧在床身安装面上，同时也可穿过M5规格的T型螺栓，用于固定重载类的工装夹具，比如工件夹持座、磨削导向架这类承受较大切削力的部件。

　　孔位排布采用非等距的阵列布局，并非均匀的网格排布，而是结合小型轧机工位常用辅具的安装孔距做了适配性调整，覆盖了常见的20mm、25mm、40mm孔距的辅具安装需求，大部分常规辅具无需额外做转接板即可直接固定，减少了工位改造的非标加工量。结构刚性设计上，托盘的侧壁做了加厚处理，卡边与盘面的连接处采用了直角加强结构，避免卡装受力时出现连接处断裂的问题，盘面厚度经过受力校核，在满载挂载工装、承受常规磨削反作用力的情况下，盘面的变形量控制在0.02mm以内，不会因为受力变形影响辅具的定位精度。

　　安装边界方面，托盘的卡边尺寸严格匹配Sherline 5000系列床身的安装槽宽度与深度，卡入后不会出现旷量，同时卡边的长度做了优化，既保证足够的卡合接触面积分散受力，又不会超出床身的安装槽两端，避免和床身上的进给机构、辊系调节部件产生运动干涉。盘面的整体尺寸控制在小型工位的操作范围内，不会占用过多的床身操作空间，操作人员在更换工件、调整轧机间隙时不会被托盘边缘磕碰。实际使用中，这类托盘除了应用在轧机的磨坊工位，也可临时作为小型测量工位的基准台，将百分表、小型工件夹持器固定在盘面上，完成轧制零件的在线尺寸检测，不用将工件转移到专用检测台，减少了工件的搬运周转次数，也避免了周转过程中出现的零件磕碰、尺寸超差问题。

　　从加工工艺角度看，这类托盘的结构适合采用整块铝型材铣削加工，一次装夹即可完成盘面、卡边、孔位的全部加工，加工后做表面氧化处理即可提升耐磨性能，盘面的孔位加工可采用数控钻攻中心一次完成，保证孔位的位置精度在0.01mm以内，确保不同辅具安装后的位置一致性。设计时也考虑了排屑需求，盘面的光孔除了安装作用，也可作为磨屑、切削液的下落通道，加工产生的废屑可通过孔位直接落到床身的排屑槽内，不会在盘面积聚，减少了工位清理的工作量。对于需要拓展工位功能的用户，也可在盘面上加装转接板，进一步拓展安装孔位的规格，适配更多非标准辅具的安装需求，而不用更换整个托盘，具备较好的功能拓展性。
