北极冷却器用120mm风扇转接适配结构

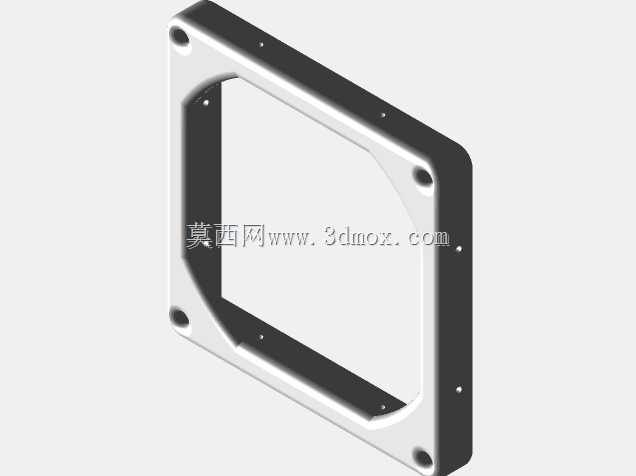

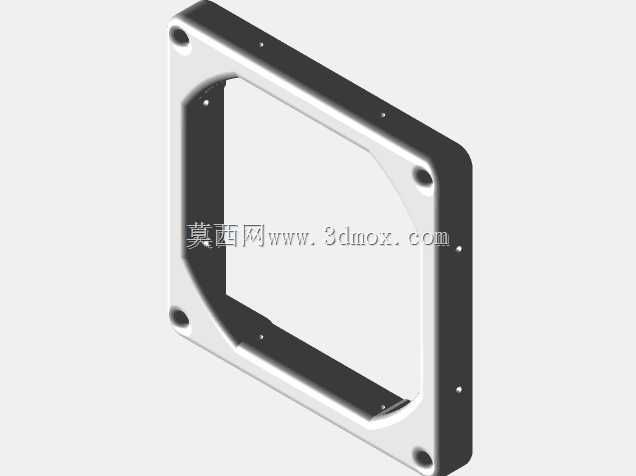

　　在桌面级PC硬件改装、小型工控机柜散热改造的实际场景中，经常会遇到标准尺寸散热风扇与非原厂规格冷却器安装位不匹配的问题，这类适配结构的存在，就是为了打通不同规格散热组件的安装壁垒，无需对原有冷却器或者风扇进行破坏性改造，就能实现风冷散热组件的加装或替换。这款适配结构针对北极系列12通道冷却器的安装边界做了完全匹配的设计，主体采用上下衔接的方型结构，上部法兰边完全贴合120mm标准方形风扇的安装孔位，下部腔体则完全包覆冷却器的顶部出风/进风端面，保证气流不会从衔接缝隙处泄漏，避免风压损失影响散热效率。

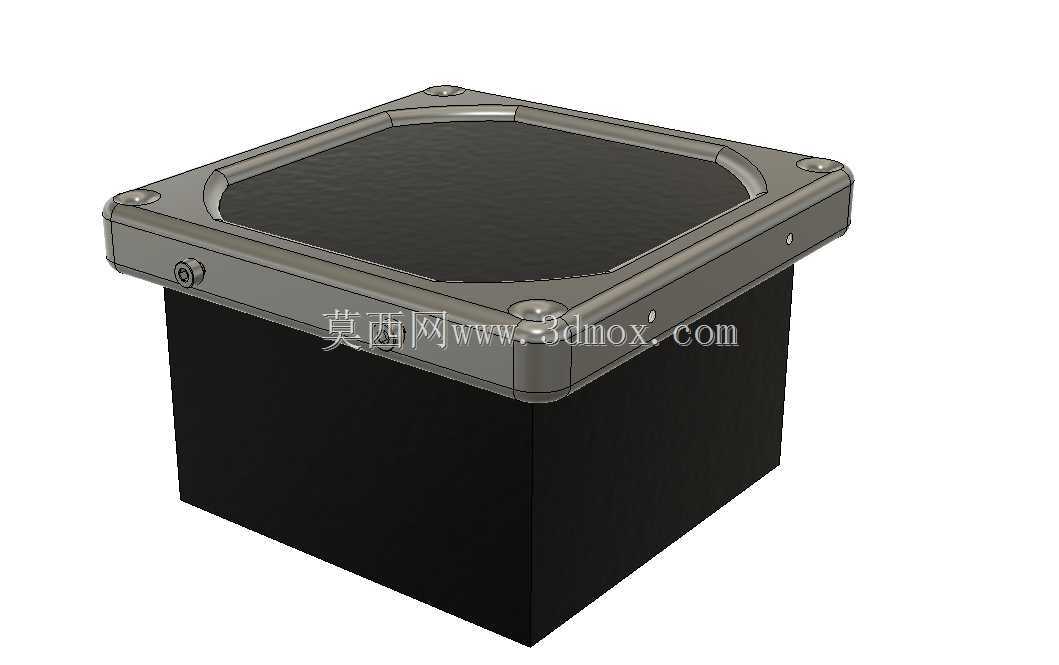

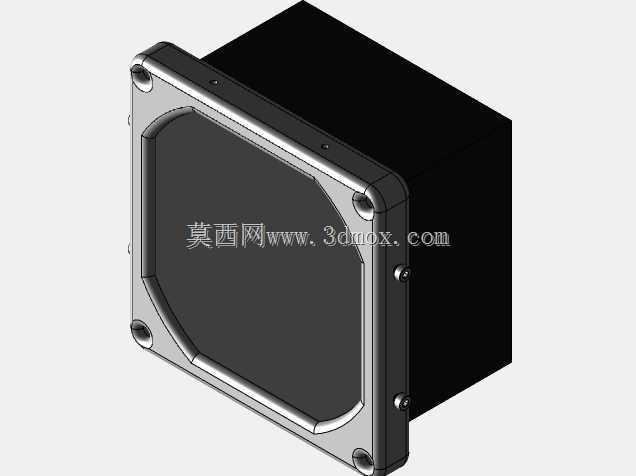

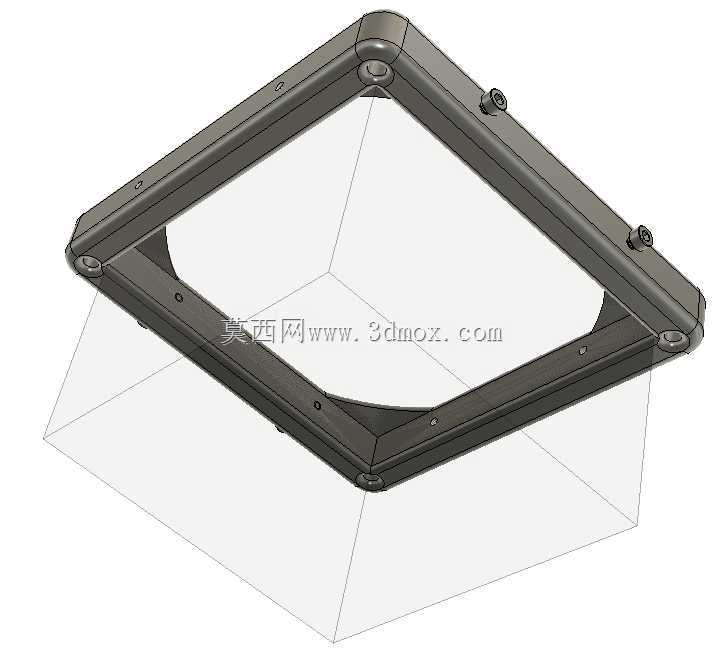

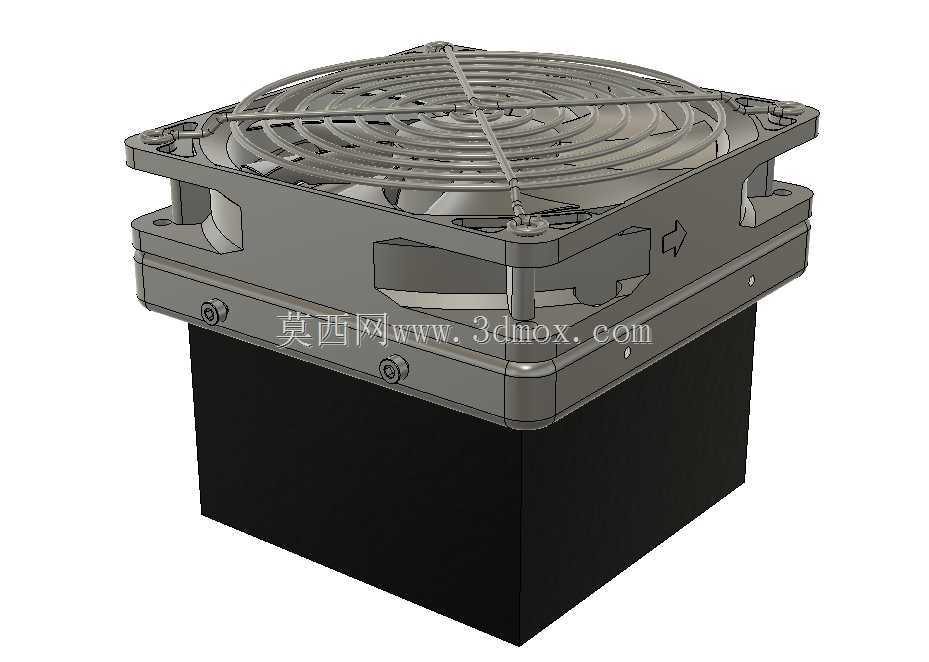

　　从实际安装的角度看，这款适配结构的安装边界完全参照对应冷却器的顶部外形做了仿形设计，下部腔体的内轮廓与冷却器顶部外轮廓保持极小的间隙配合，安装时可以直接套接在冷却器顶端，不需要额外做定位调整，上部法兰边的四个角位预留了对应标准120mm风扇的沉头安装位，适配M3规格的固定螺钉，螺钉锁紧后风扇与适配结构、适配结构与冷却器之间可以形成稳定的刚性连接，即使在设备长期运行产生振动的工况下，也不会出现衔接错位、松脱的问题。设计过程中特意考虑了现场改装的便捷性，除了螺钉固定的方式外，日常临时测试或者不想在原有设备上打孔的场景下，也可以使用耐高温橡胶胶带沿衔接缝缠绕固定，胶带的粘附力完全可以支撑适配结构与风扇的整体重量，不会出现脱落的情况，这种双重固定兼容的设计，也给不同使用场景的用户留出了足够的选择空间。

　　在气流组织的设计上，适配结构的上部法兰内侧做了平滑的过渡导风面，没有突兀的直角结构阻挡气流，风扇产生的气流可以顺着导风面平顺进入下部腔体，直接作用在冷却器的换热表面，避免直角结构产生的风阻与气流紊流，能最大程度保留风扇的送风效率，相比直接将风扇悬空架在冷却器上方的安装方式，带密封导风结构的适配器可以让有效风量提升至少15%，散热效果的提升在高负载工况下会表现得尤为明显。除了适配标准120mm风扇的版本外，设计过程中还补充了对应115mm规格风扇的安装版本，覆盖了市面上绝大多数同规格小型轴流散热风扇的安装需求，不管是替换原厂损坏的风扇组件，还是在原有无风扇配置的冷却器上加装主动风冷，都能找到对应的适配规格。

　　从结构强度的角度考量，这款适配结构的壁厚做了针对性的优化，法兰边位置因为要承受风扇的重量与螺钉的锁紧力，壁厚做了局部加厚处理，避免螺钉锁紧时出现塑料件开裂或者滑牙的问题，下部腔体的壁厚则在保证结构刚性的前提下做了适当减薄，尽可能控制整体的重量，不会给冷却器的顶部安装结构带来额外的负重负担。法兰边与下部腔体的衔接位置做了圆角过渡处理，避免应力集中导致的结构断裂，即使在低温或者长期老化的工况下，衔接位置也不会出现脆裂的问题。在实际的工程应用中，这类小型适配结构往往是散热改造项目中最容易被忽略的部件，很多改造项目直接用扎带或者简易支架固定风扇，不仅安装牢固度没有保障，气流泄漏带来的散热效率损失也会让风扇的选型冗余被白白消耗，而专门匹配安装边界的适配结构，既能保证安装的可靠性，也能让散热系统的工作效率达到设计预期，不管是个人硬件改装、小型工控设备散热升级，还是小批量设备的散热组件配套，这类精准匹配的适配结构都能发挥非常实用的价值。
