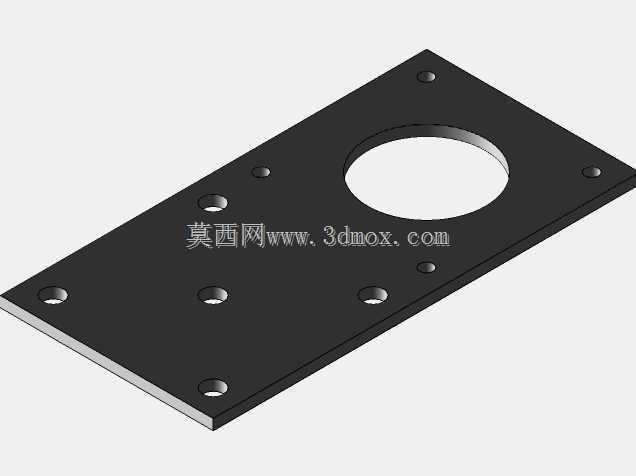

Nema17步进机3D打印机适配扁平安装支架

　　在桌面级FDM 3D打印机的DIY改装与小型数控设备改制场景中，传动方式的替换往往是提升设备运动精度与负载能力的核心环节，这款适配Nema17规格步进电机的扁平安装支架，正是针对Monoprice Maker Select机型的Y轴传动改装需求开发的结构件，解决了原厂皮带传动在长时间运行后易出现松弛、回程误差累积的痛点，为用户将设备改制为丝杠传动结构提供了可靠的安装基准。从实际安装边界来看，支架整体采用2mm厚的铝/钢板材加工成型，扁平式的结构设计完全贴合打印机背部的安装空间，不会额外占用设备内部的成型腔区域，也不会与设备原有走线、外壳结构产生干涉。支架上的安装孔位经过精准对位，

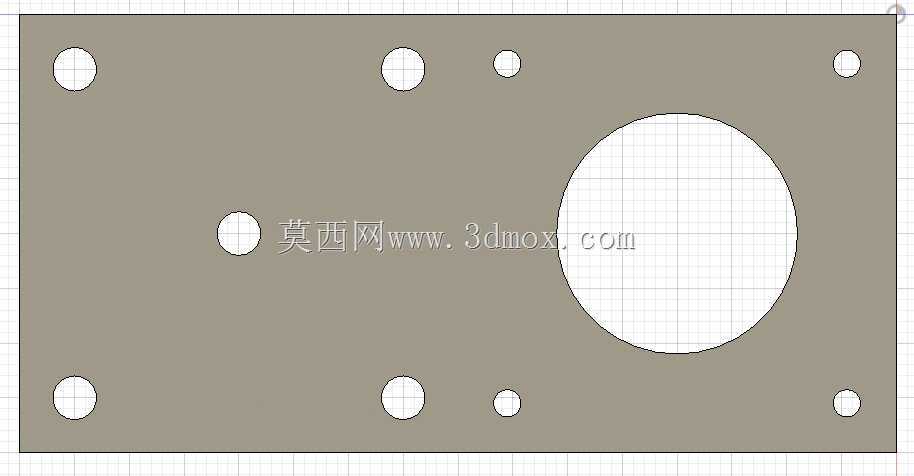

　　中心位置的大尺寸开孔用于避让步进电机的输出轴端与丝杠联轴器的安装空间，周围分布的多组椭圆孔与圆孔分为两类功能：靠近支架边缘对称分布的四组椭圆孔用于将支架整体固定在打印机背部的原有安装位上，椭圆孔的设计预留了±1.5mm的位置调整余量，方便安装时校准电机与丝杠的同轴度，避免因安装偏差导致的丝杠运转卡顿、磨损加剧问题；靠近中心区域分布的四组小圆孔则对应Nema17步进电机的标准安装孔距，可直接配合M3螺丝完成电机与支架的刚性连接，无需额外制作转接件。在设计思路上，这款支架没有采用多余的加强筋或者凸起结构，完全依托板材本身的结构强度满足安装需求，2mm厚度的铝/钢材质在保证整体刚性的同时，将支架自重控制在较低水平，

　　不会给打印机背部框架带来额外的负载。除了用于3D打印机的Y轴丝杠传动改装外，这款支架同样适用于小型数控铣床改制、桌面级自动化滑台搭建等场景中Nema17步进电机的侧装固定需求，只要安装面的孔位匹配，即可快速完成电机的定位安装。实际装配过程中，需要先将步进电机通过四颗M3螺丝固定在支架的电机安装位上，调整电机输出轴的朝向确保与丝杠传动方向同轴，之后再通过支架边缘的固定孔将整个组件固定在设备框架上，紧固螺丝前可以通过椭圆孔的调整余量微调电机位置，确保丝杠运转无卡滞之后再完全锁死固定螺丝。支架表面做了基础的平整度处理，安装面的平面度控制在0.1mm以内，能够保证电机安装后输出轴与安装面的垂直度，避免电机运转时出现额外的径向负载，

　　延长电机与联轴器的使用寿命。不同于市面上常见的3D打印材质的电机支架，这款金属材质的扁平支架在长期使用过程中不会出现因电机发热导致的形变问题，能够持续保持安装精度，尤其适合设备长时间连续运转的加工场景。在小型桌面设备的改装过程中，安装空间的限制往往是结构设计的核心约束，这款支架的扁平构型最大化压缩了电机安装所需的轴向空间，即使在设备背部空间局促的情况下也能完成安装，同时对称式的孔位布局也让支架可以根据安装需求选择正向或者反向安装，适配不同的走线方向与丝杠布置方案。对于从事桌面级数控设备改装、3D打印机DIY的结构设计人员来说，这款支架的孔位设计思路也具备参考价值：通过预留调整量的安装孔降低装配对位难度，通过功能分区的孔位布局分别满足组件固定与零件安装的需求，在保证结构强度的前提下尽可能简化零件构型，降低加工难度与制造成本，这类设计逻辑同样可以迁移到其他小型机电设备的安装支架设计中。
