电脑水冷散热管路适配安装结构

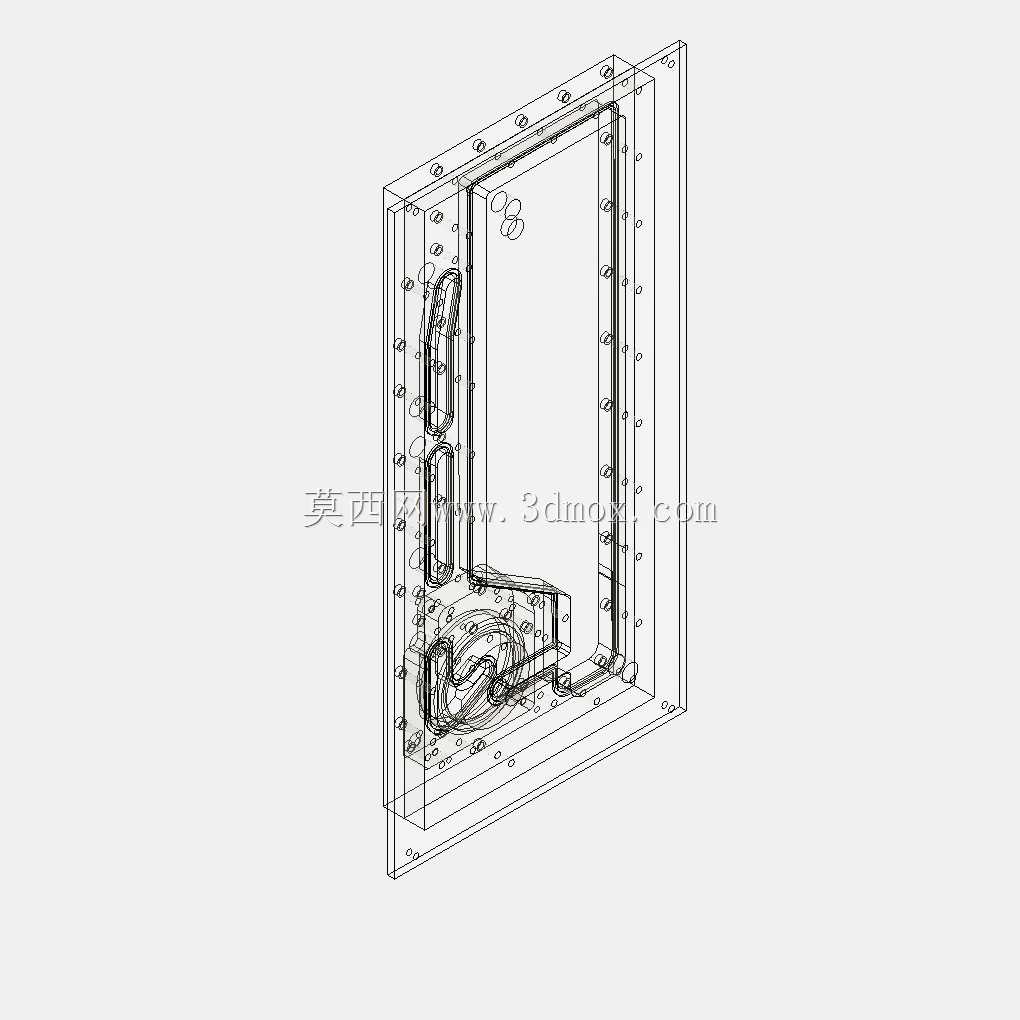

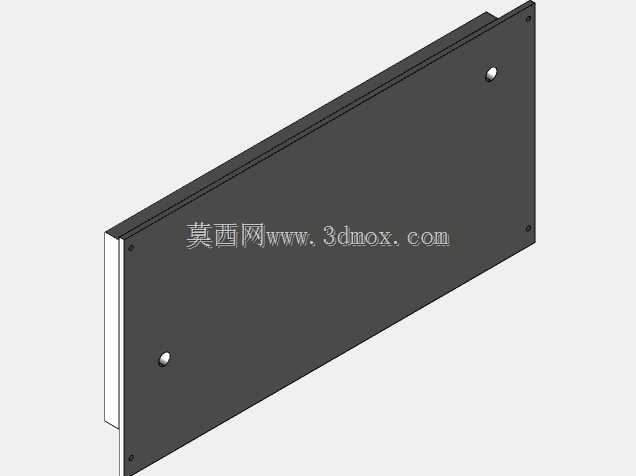

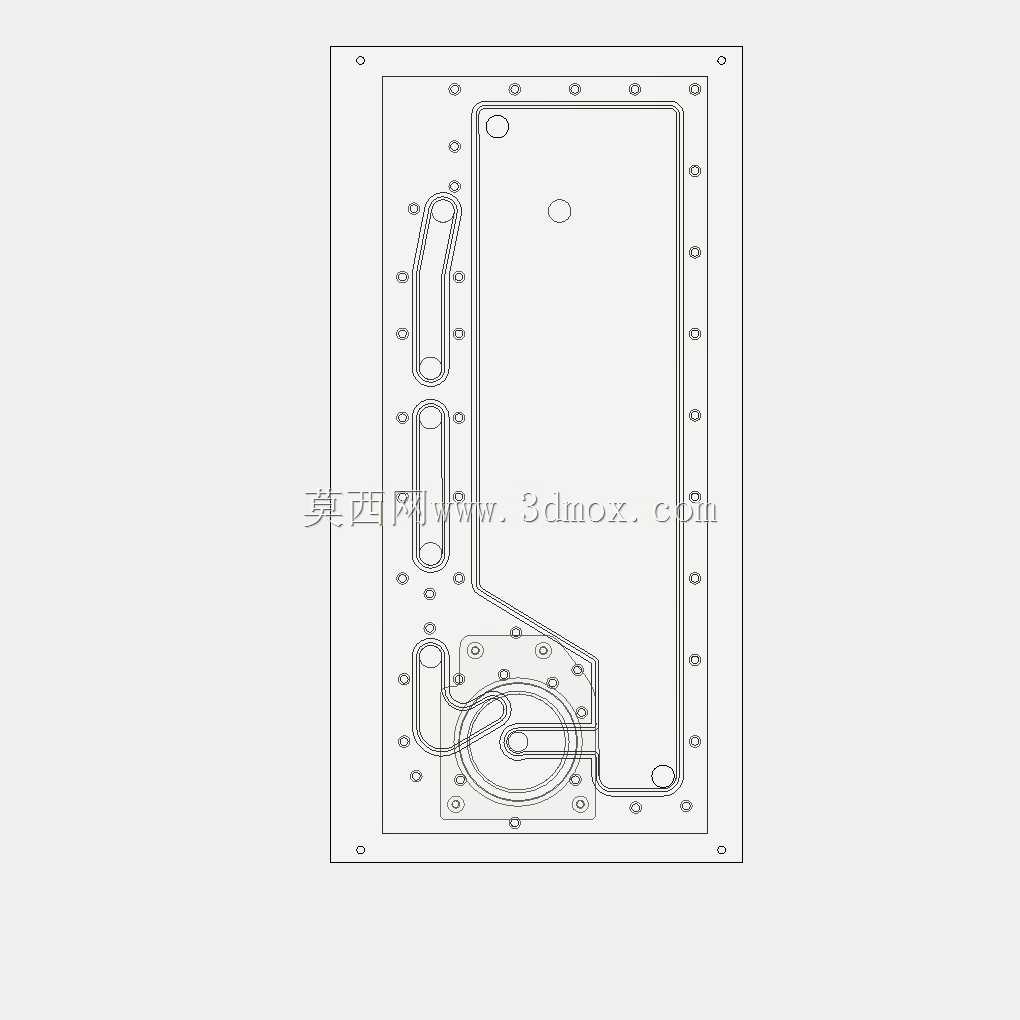

该结构为台式电脑分体式水冷系统的管路适配安装构件，主要应用于DIY高性能主机、电竞工作站的散热系统搭建场景，解决多型号主板水冷管路排布杂乱、安装干涉的实际问题，为水冷回路提供规整的走线路径与固定支撑。从实际装机用途来看，该构件直接安装在机箱对应主板侧的安装位，预先规划好从水泵出发、覆盖CPU供电区域、主板供电模组的冷却流道路径，避免管路弯折角度过小导致冷却液流量衰减，同时减少管路与主板电容、散热片、内存插槽的安装干涉，降低装机时管路剐蹭元器件的风险。设计过程中优先匹配多款主流消费级主板的安装孔位，孔位排布沿构件外轮廓均匀分布，安装时可直接通过机箱铜柱固定，无需额外在机箱内打孔改造，安装边界完全适配标准ATX机箱的主板安装区域尺寸，不会超出机箱侧板的闭合间隙，也不会与显卡安装位、电源仓产生空间冲突。构件上的流道固定槽做了圆角过渡处理，适配常用规格的水冷硬管与软管的弯曲半径，管路卡入槽位后可通过扎带或管卡固定，避免长期使用后管路移位导致的接头渗漏问题。设计时针对不同主板的CPU插槽位置、供电散热片高度做了避让，槽位走向避开了主板上的凸起元件，即使是带厚重供电散热装甲的主板型号，也能保证构件安装后与主板表面留有足够的安全间隙，不会出现压损电容、挤压元件引脚的问题。构件上预留的水泵安装位做了局部加强结构，可承载常规分体水冷水泵的运行重量，抵消水泵工作时产生的轻微振动，避免长期振动导致管路接头松动。流道路径的规划遵循水冷回路的最优流阻设计，从水泵出口到CPU冷头的路径尽可能缩短，减少沿程阻力，同时预留了连接显卡冷头的分支路径拓展空间，满足不同用户的水冷回路拓展需求。构件边缘做了钝化处理，没有尖锐毛刺，装机操作时不会划伤水冷管外壁，也不会割伤操作人员的手部。所有安装孔位的尺寸公差控制在装机适配的合理范围内，既不会因为孔位偏差导致无法安装，也不会因为间隙过大导致构件固定后出现晃动。
