0603封装贴片式发光二极管三维结构

在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，0603规格的表贴发光二极管是应用频次极高的指示类元器件，这类器件常被用作电源状态提示、信号通路指示、故障告警点位的光源载体，相比传统直插LED，其表贴封装形式更适配回流焊工艺，能大幅提升SMT产线的贴装效率，缩减板卡占用的板面空间，适配高密度布线的紧凑型电路板设计需求。

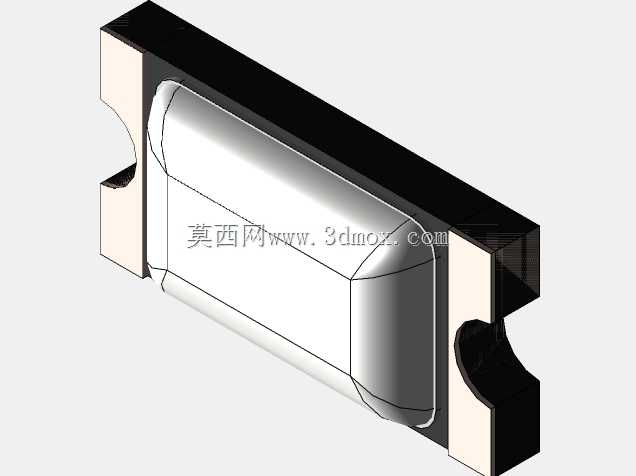

从结构设计维度看，该款0603LED的三维结构完整还原了量产器件的真实装配边界，封装主体采用黑色阻光塑壳作为基座，两侧延伸出镀锡焊盘，焊盘位置预留了标准的缺口定位特征，可匹配SMT贴片机的视觉识别定位需求，避免贴装过程中出现偏移、立碑等工艺缺陷。塑壳内部的发光腔体做了弧形聚光面设计，可将芯片发出的光线向出光面汇聚，提升正向发光强度，减少侧向漏光对周边器件的光干扰。出光面采用半透明环氧树脂封装，既可以保护内部的发光芯片与键合金线不受外界水汽、粉尘侵蚀，也能通过封装材料的透光率调整适配不同的出光角度需求。

设计这类元器件三维模型时，首先要严格遵循JEDEC标准中0603封装的尺寸规范，总长1.6mm、总宽0.8mm的本体尺寸公差控制在±0.1mm范围内，焊盘的伸出长度、厚度、镀层区域都要和实物保持一致，避免PCB封装设计时出现焊盘匹配偏差，导致回流焊后虚焊、假焊问题。其次要还原塑壳与焊盘的装配干涉关系，焊盘与塑壳的嵌合结构要符合实际冲压塑封的工艺逻辑，不能出现结构穿模、装配间隙不合理的问题。在安装边界层面，模型明确标注了器件的最大高度尺寸，可帮助结构设计师在做壳体堆叠时预留足够的安全间隙，避免外壳与器件顶面发生干涉，同时两侧焊盘的可焊接区域范围也做了清晰的结构区分，方便PCB工程师在做封装库时准确设置钢网开孔尺寸，保证焊锡量的合理控制。

在实际选型应用中，这类0603LED的三维模型可直接导入PCB设计软件做3D布局校验，提前排查器件与周边电阻、电容、接插件的空间干涉问题，也可用于整机产品的装配仿真，验证指示灯位置与壳体导光柱的对位精度，减少打样阶段的结构修改次数。对于刚接触电子结构设计的工程师而言，这类精准的元器件模型也能帮助其快速理解表贴器件的封装逻辑，掌握SMT工艺对元器件结构的设计要求，避免在选型和封装设计阶段出现低级错误。
