平头入耳式有线耳塞外观结构设计

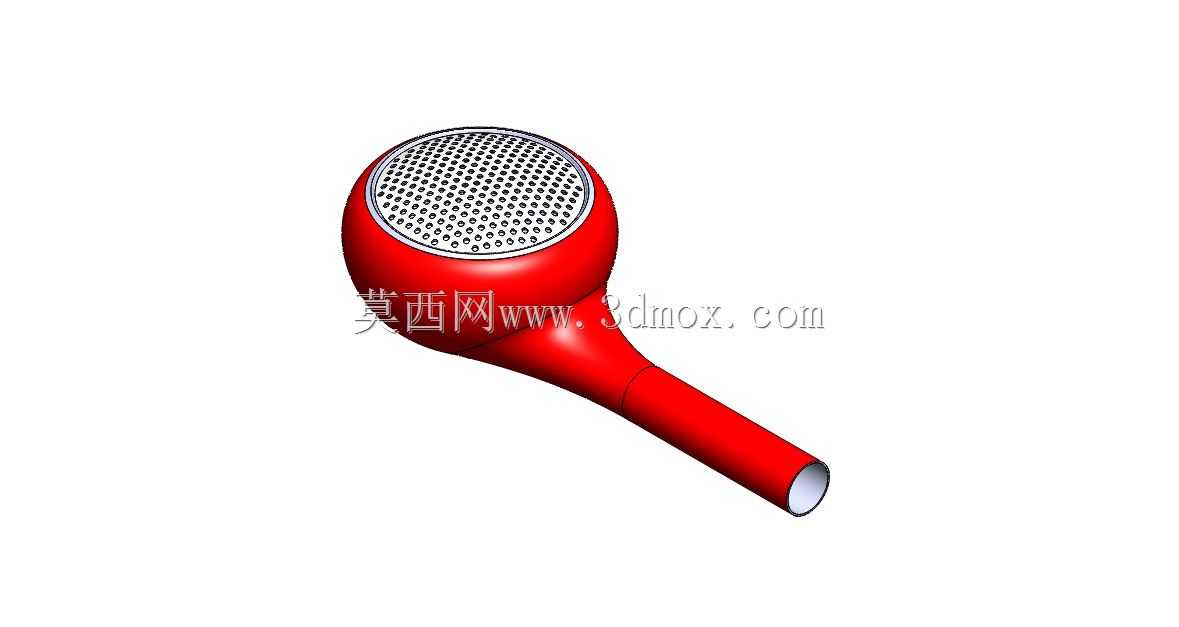

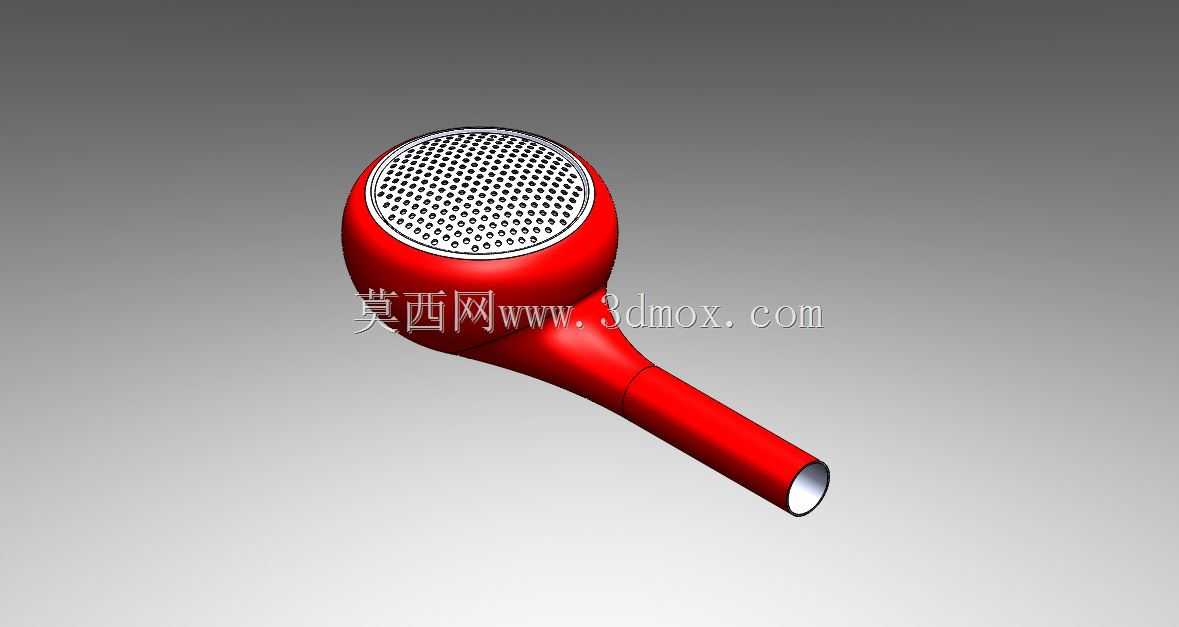

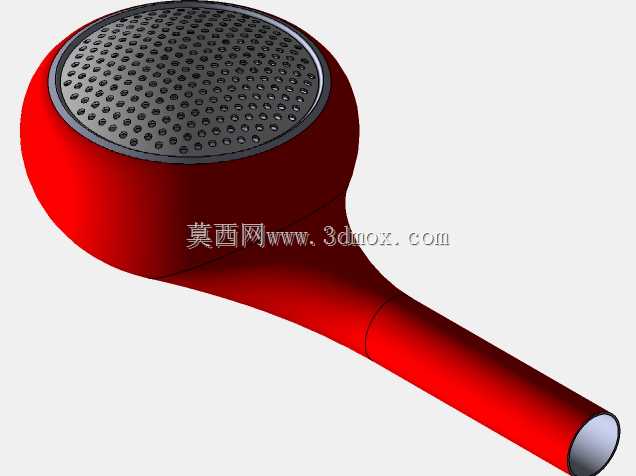

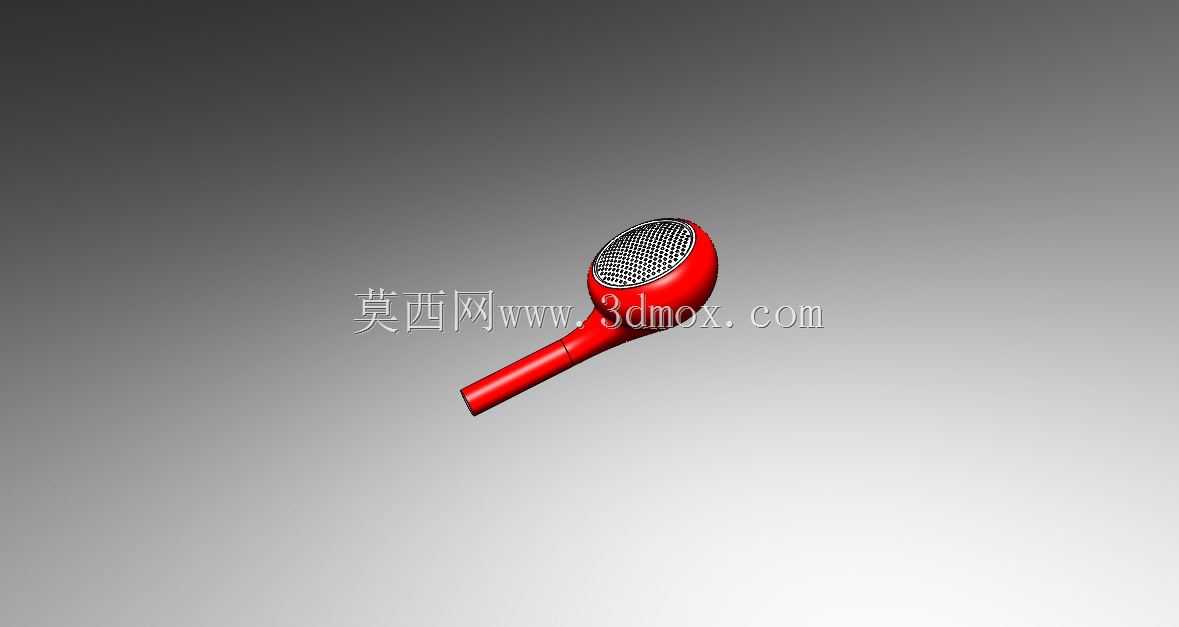

这款平头入耳式耳塞的结构设计，首先要适配日常随身音频播放的使用场景，不管是通勤途中收听音频内容、办公场景下的语音通话，还是桌面端配合电脑参与线上会议，都能满足基础的佩戴与声学输出需求。设计过程中优先考虑佩戴贴合度，耳塞柄的长度控制在15mm左右，直径从根部的6mm逐步收窄至末端的4.5mm，既能够给手指捏持留出足够的操作空间，也不会因为柄部过长在佩戴时剐蹭耳廓造成不适。耳塞头部的腔体采用圆润的球形过渡，最大直径控制在14mm，外端面的出声网罩区域做了下沉0.3mm的台阶设计，方便后续粘接金属防尘网，网罩上的出声孔采用均匀阵列排布，孔径0.3mm，孔间距0.5mm，既能够保证声音的通透度，也能阻挡外界的灰尘、耳垢进入腔体内部损坏发声单元。腔体与耳塞柄的衔接位置做了连续的曲面顺滑过渡，没有尖锐的棱角，避免注塑生产时出现应力集中导致的开裂问题，同时也能提升佩戴时的触感舒适度。出声导管位于耳塞柄的末端，内径3mm，外径4mm，导管端面做了15度的斜切处理，能够更好地贴合耳道入口的角度，减少佩戴时的异物感，导管外壁预留了0.2mm的环形凹槽，用来固定硅胶耳套，防止耳套在佩戴或者摘取的过程中脱落。建模过程中先通过草图绘制出耳塞的中心轮廓线，再用曲面旋转命令生成主体的基础曲面，之后对衔接位置做曲面修剪与偏移处理，做出腔体的壁厚，整体壁厚控制在1.2mm，既能够保证壳体的结构强度，避免日常跌落出现碎裂，也能尽可能控制整体重量，单只耳塞的重量控制在3g以内，长时间佩戴也不会产生明显的坠耳感。外端面的网罩安装位通过边界曲面生成贴合腔体弧度的安装面，再通过填充阵列命令生成均匀的出声孔，所有曲面之间都做了G2连续处理，保证外观面的顺滑度，后续做表面喷涂处理时不会出现光影不顺的问题。安装边界上，腔体内部预留了10mm直径、7mm深度的发声单元安装位，单元安装位的侧壁做了0.1mm的定位凸点，能够在装配时快速卡紧发声单元，省去额外的粘接定位工序，耳塞柄内部的走线通道直径2mm，能够顺利穿过直径0.8mm的漆包线，通道入口处做了圆角过渡，避免穿线时刮破线材的绝缘层。整体结构没有多余的卡扣或者拼接缝，采用上下壳体超声波焊接的方式进行装配，焊接筋的宽度0.4mm，高度0.6mm，能够保证焊接后的壳体连接强度，同时不会在外观面留下明显的合模线痕迹。
