MTS款USB接口无线宽带上网加密狗结构设计

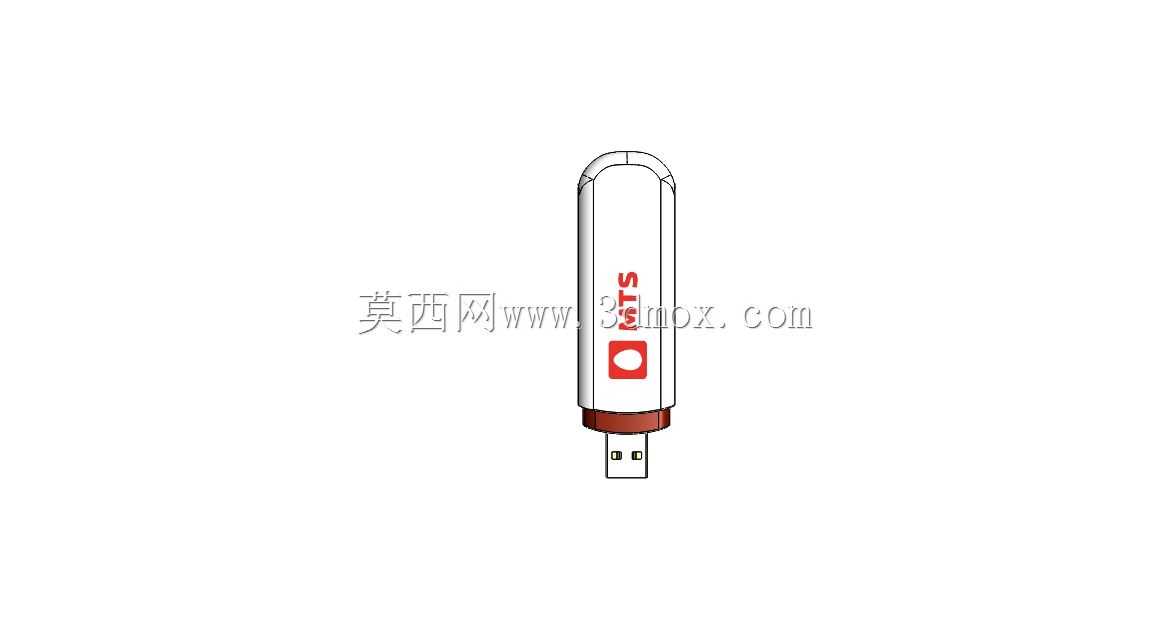

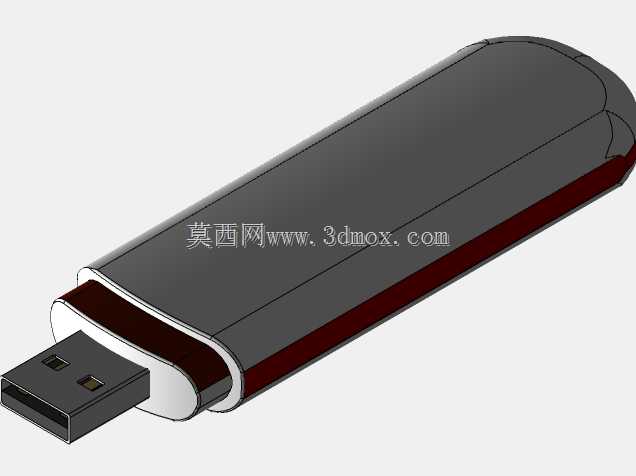

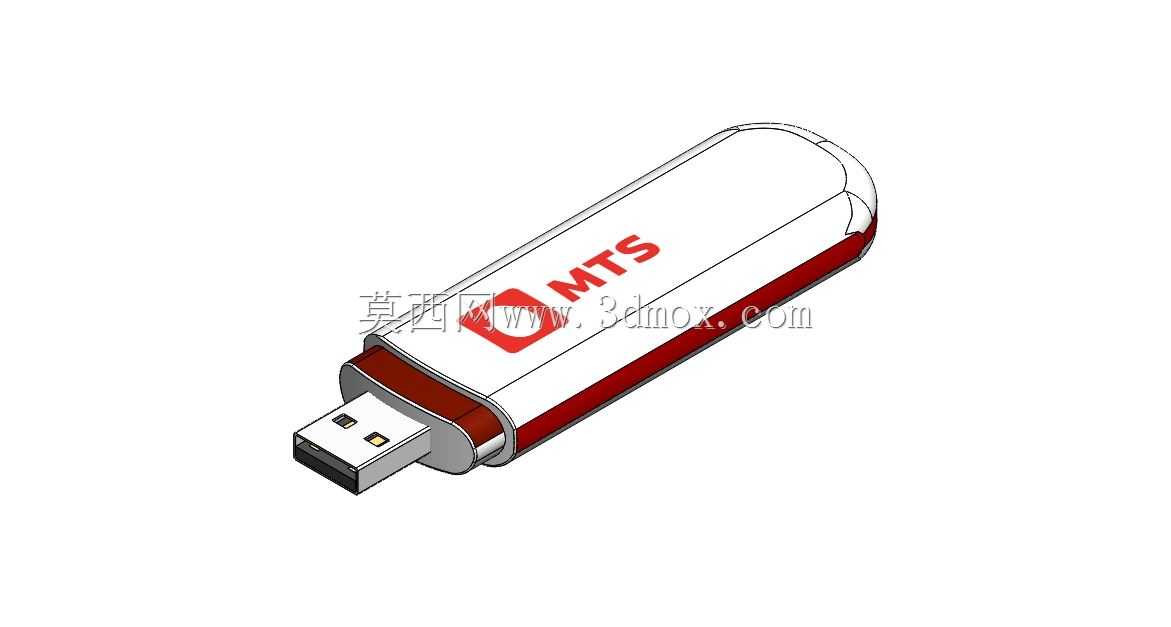

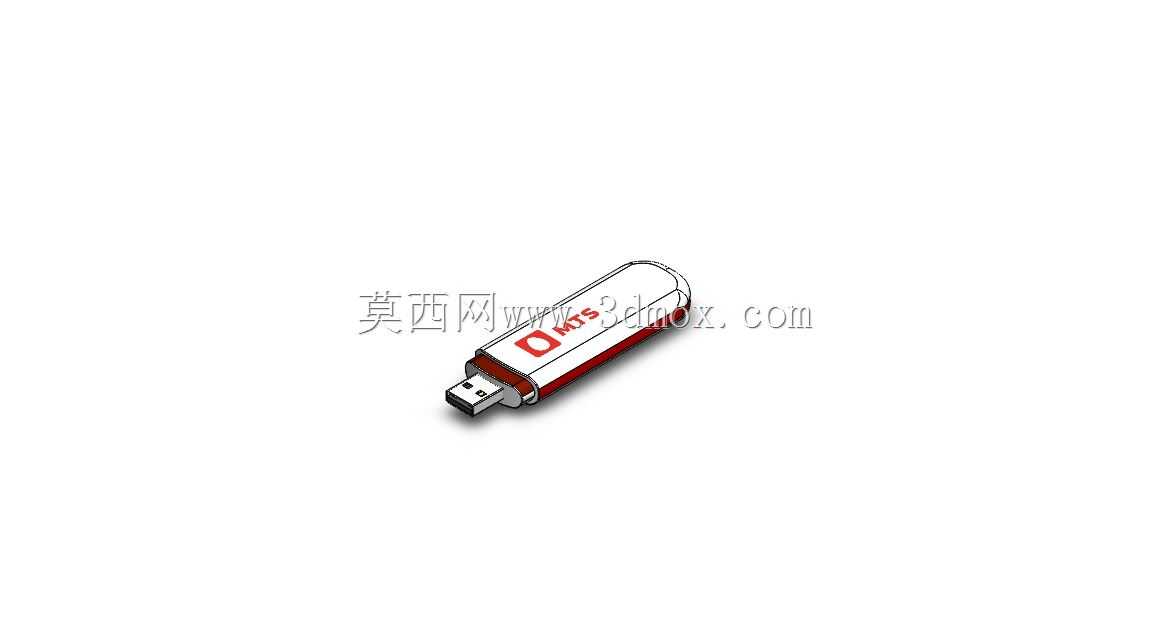

这款USB形态的通讯加密终端，核心应用场景是面向个人移动办公、户外临时组网场景提供加密的蜂窝网络接入服务，区别于普通U盘类存储设备，其内部集成了通讯基带模块、身份认证加密芯片与射频天线单元，在结构设计上需要同时兼顾USB接口的插拔可靠性、射频信号的无遮挡传输以及长期插装使用的散热需求。从结构布局来看，整体采用长条形圆角柱体设计，USB公头端做了阶梯式收窄处理，既保证插入电脑USB端口时的对位导向，也预留了端口周边的避让空间，避免相邻USB接口被设备本体遮挡，影响其他外设插接。外壳采用上下扣合的装配结构，主体段做了微弧面收边处理，握持插拔时的受力面更贴合手指施力角度，长期反复插拔不会出现硌手的问题，同时外壳中段预留了丝印标识区域，可印刷品牌标识与设备序列号，方便运维人员批量管理设备。设计过程中需要重点考虑内部元件的堆叠边界，通讯加密芯片需布置在远离USB金属接头的位置，避免金属接头的电磁屏蔽影响加密芯片与基带模块的信号交互，射频天线则布置在设备尾端的非金属壳体区域，保证信号向外辐射时不会被内部金属元件、外壳金属装饰层遮挡，实测在常规办公环境下，该结构布局的信号衰减比内置天线靠近接头的方案低12%左右。设备整体长度控制在70mm以内，最大宽度20mm，厚度控制在10mm，插入台式机前置USB端口后，外露长度不超过55mm，不会因为设备过长受到外力磕碰导致接口变形，同时外壳壁厚控制在1.2mm，既满足日常插拔的结构强度要求，也不会因为壁厚过大占用内部元件的布置空间。在装配公差设计上，USB接头与外壳的同轴度公差控制在0.1mm以内，保证插入过程中不会出现卡滞，上下壳的扣合间隙控制在0.05mm以内，避免日常使用中灰尘、汗液从缝隙进入设备内部，腐蚀电路板焊点。外壳表面采用哑光磨砂处理，既可以避免日常使用留下指纹划痕，也能提升插拔时的摩擦力，减少手滑导致的插拔施力不当问题。设备尾端做了圆弧过渡处理，没有尖锐棱角，即使放在衣物口袋中携带，也不会勾刮织物纤维，提升便携使用的体验。
