椭圆形立式外置天线家用无线路由器结构设计

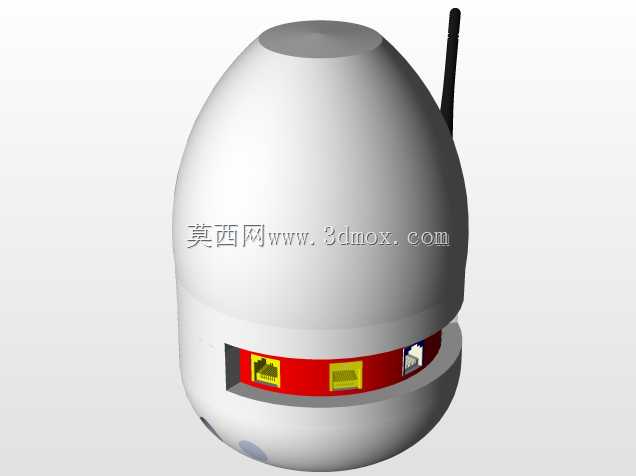

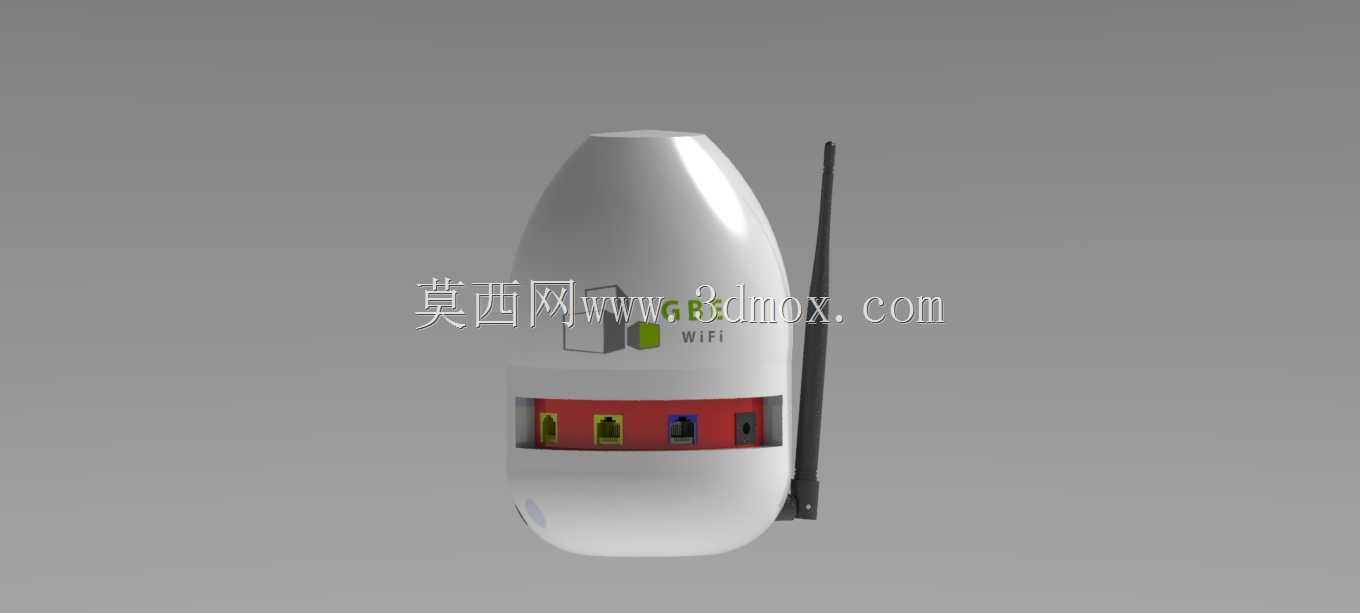

这款椭圆形立式路由器的结构设计，首先要适配家庭与小型办公场景的摆放需求，区别于传统方正造型的路由设备，蛋形弧面外壳没有尖锐棱角，放置在桌面、置物架上不会磕碰周边物品，也能更好融入日常家居环境，不会产生突兀的工业感。设备整体采用立式布局，重心集中在壳体下半部分，摆放时的稳定性经过配重校核，即使受到轻微的桌面碰撞也不会出现倾倒问题。外置单天线采用可转动铰接结构，铰接阻尼经过调试，既可以根据室内信号覆盖需求调整天线俯仰角度，也不会因为长期使用出现铰接松动、天线自行下垂的问题，天线与壳体的连接位置做了密封胶圈设计，避免日常清洁时的水渍、灰尘进入壳体内部影响电路性能。设备下半部分的接口区域做了内凹式设计，所有网络接口、电源接口都隐藏在弧面内凹区域，插接线材后不会因为线材弯折突出影响整体摆放，接口排布间距经过测算，相邻接口之间预留了足够的插拔操作空间，不会出现相邻插头互相干涉、无法同时插接的问题，接口旁设置了小型状态指示灯，透过红色半透明透光件可以直观观察设备运行、网络连接、端口工作状态，指示灯亮度做了柔光处理，夜间使用不会产生刺眼的光污染。壳体采用上下扣合的装配结构，扣合位置隐藏在弧面腰线处，外观没有外露的螺丝孔，整体视觉完整性更强，内部的电路板安装柱做了均匀分布，PCB板通过螺丝固定在壳体内部的安装柱上，安装柱高度经过测算，让电路板与外壳内壁之间预留足够的散热间隙，设备长时间工作产生的热量可以通过壳体内壁的空气对流自然散出，不需要额外加装散热风扇，既降低了工作噪音，也减少了故障点。设备底部预留了防滑胶垫安装位，胶垫采用环形布局，既可以增加与摆放平面的摩擦力，也能垫高壳体底部，让底部与桌面之间预留空气流通间隙，辅助设备散热，同时底部也预留了壁挂安装孔位，既可以桌面摆放使用，也可以根据布线需求壁挂安装在墙面、弱电箱旁，适配不同的安装场景。天线内部的馈线走线沿着壳体内壁的走线槽布置，走线槽设置了卡扣结构固定馈线，避免设备组装、搬动过程中馈线移位挤压到电路板上的元器件，接口区域的金属屏蔽罩与壳体内部的接地柱连接，减少外接信号干扰，提升无线信号传输的稳定性。
