塔式CPU风冷散热器鳍片结构建模

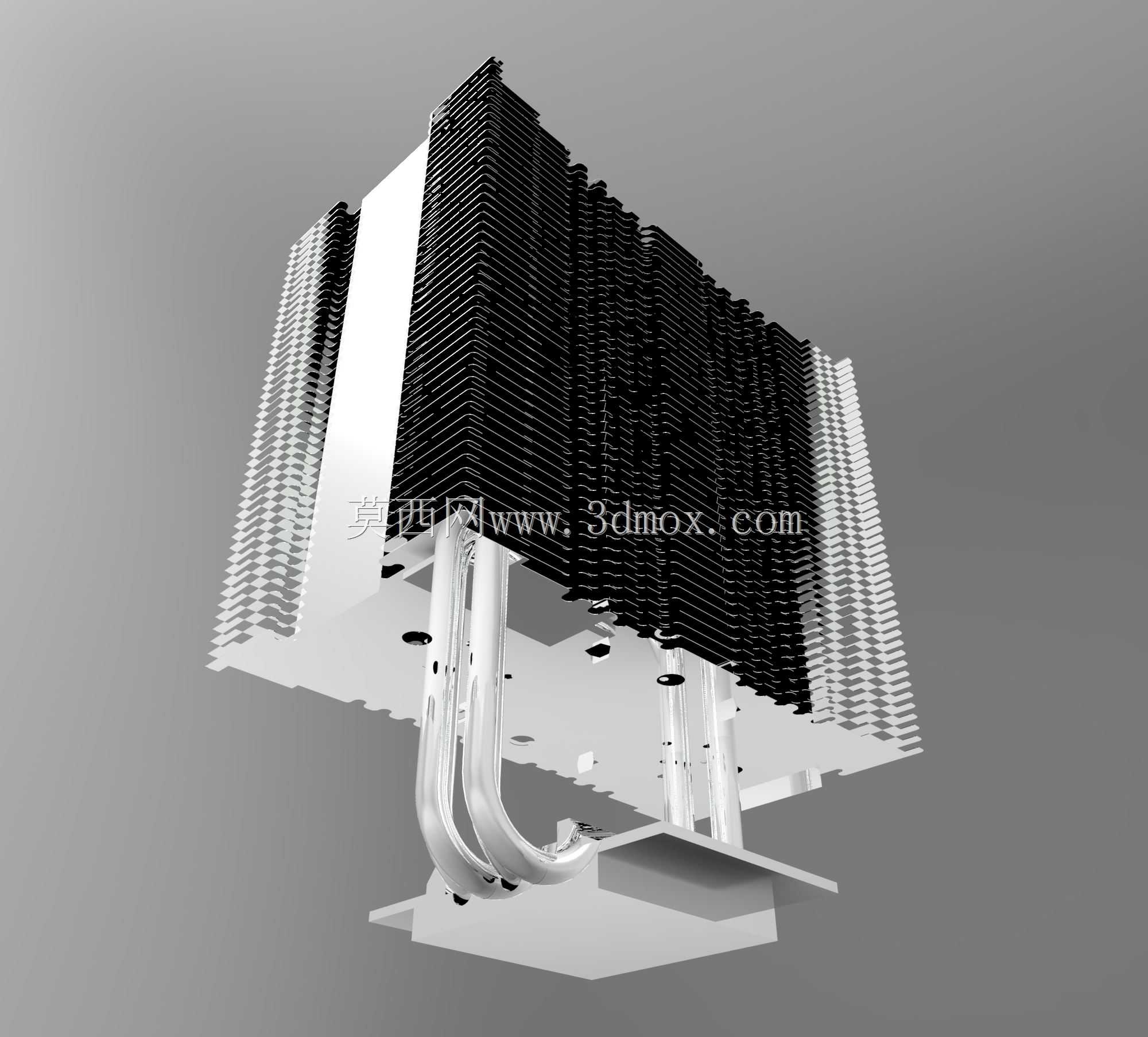

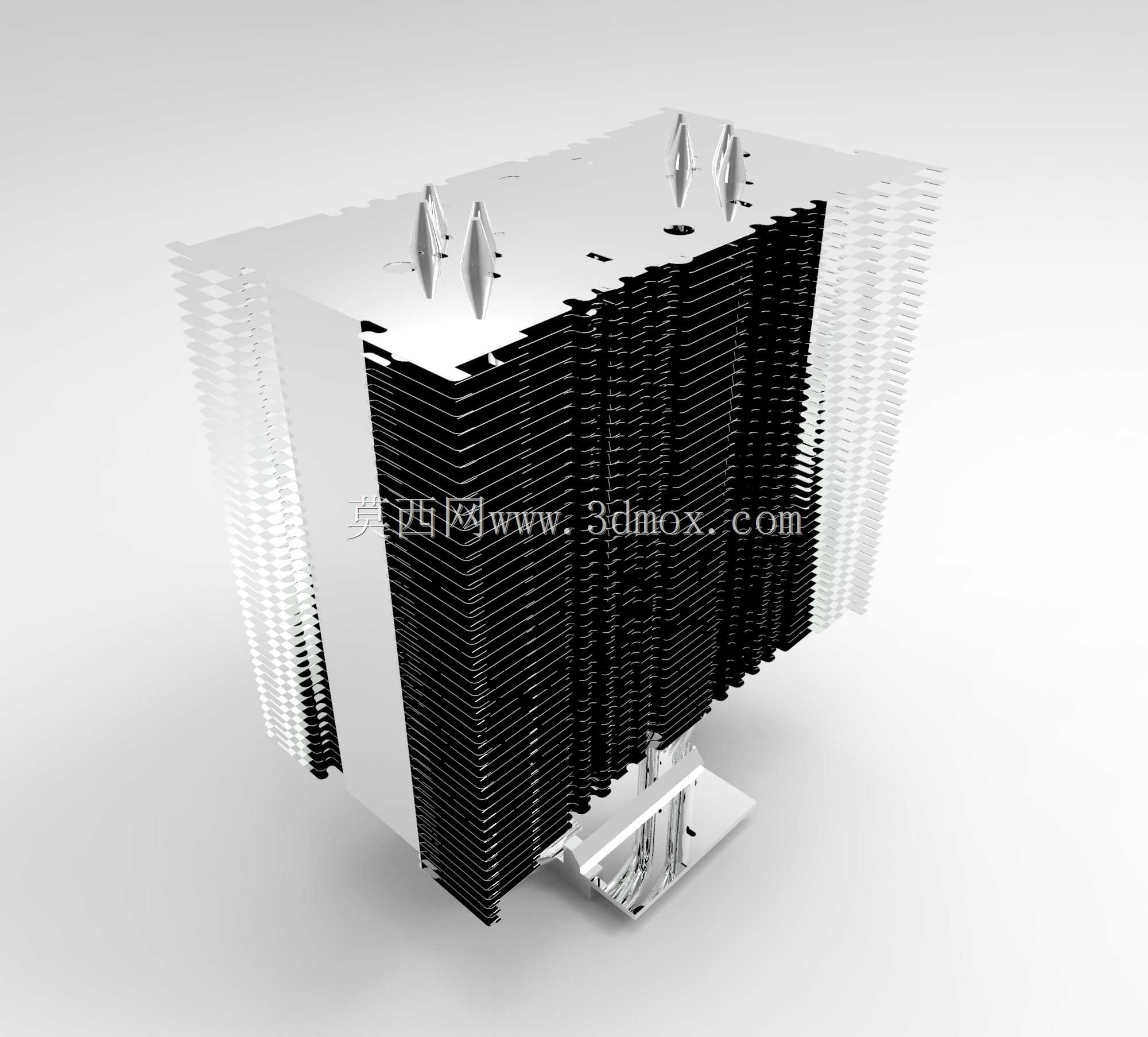

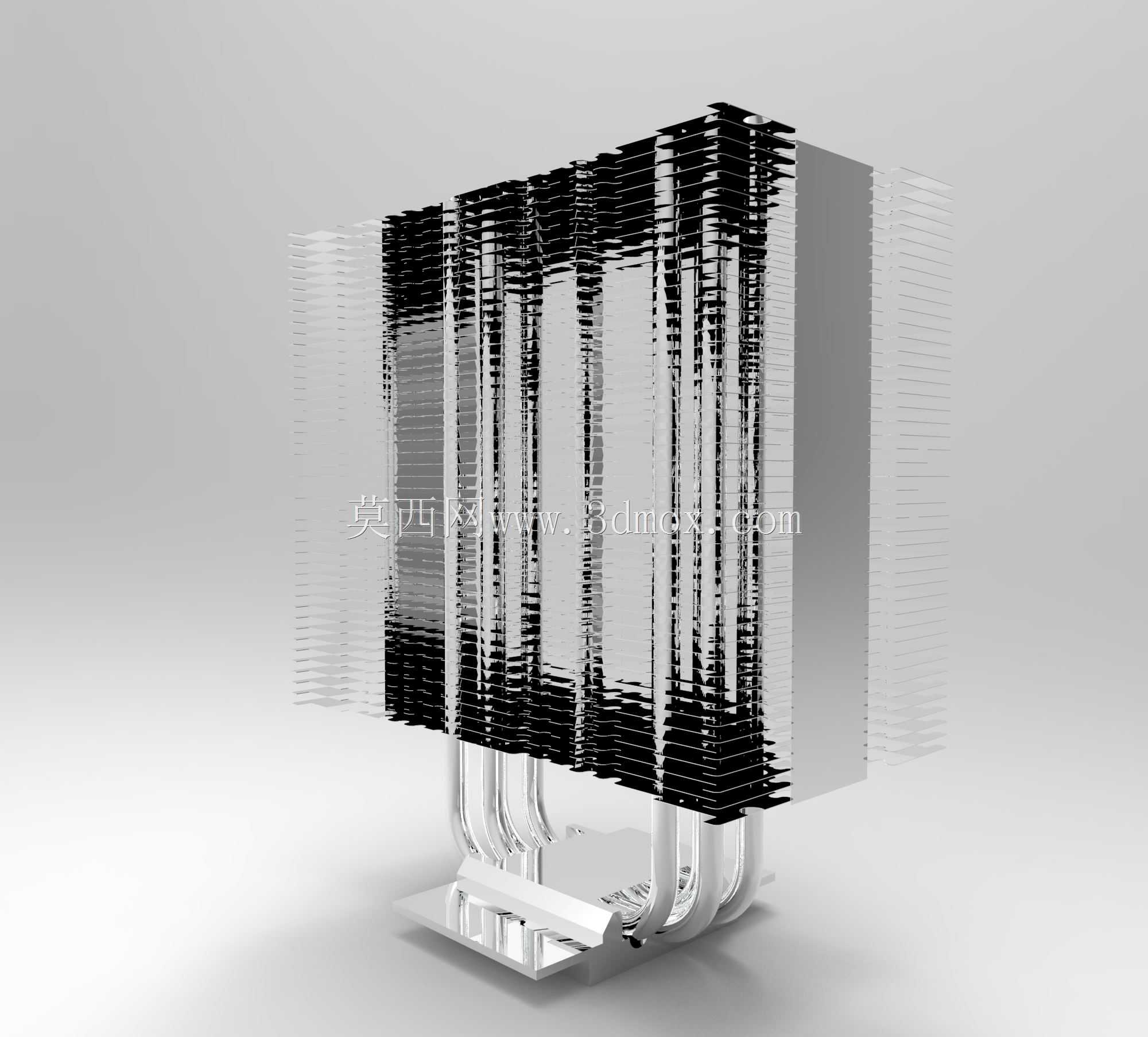

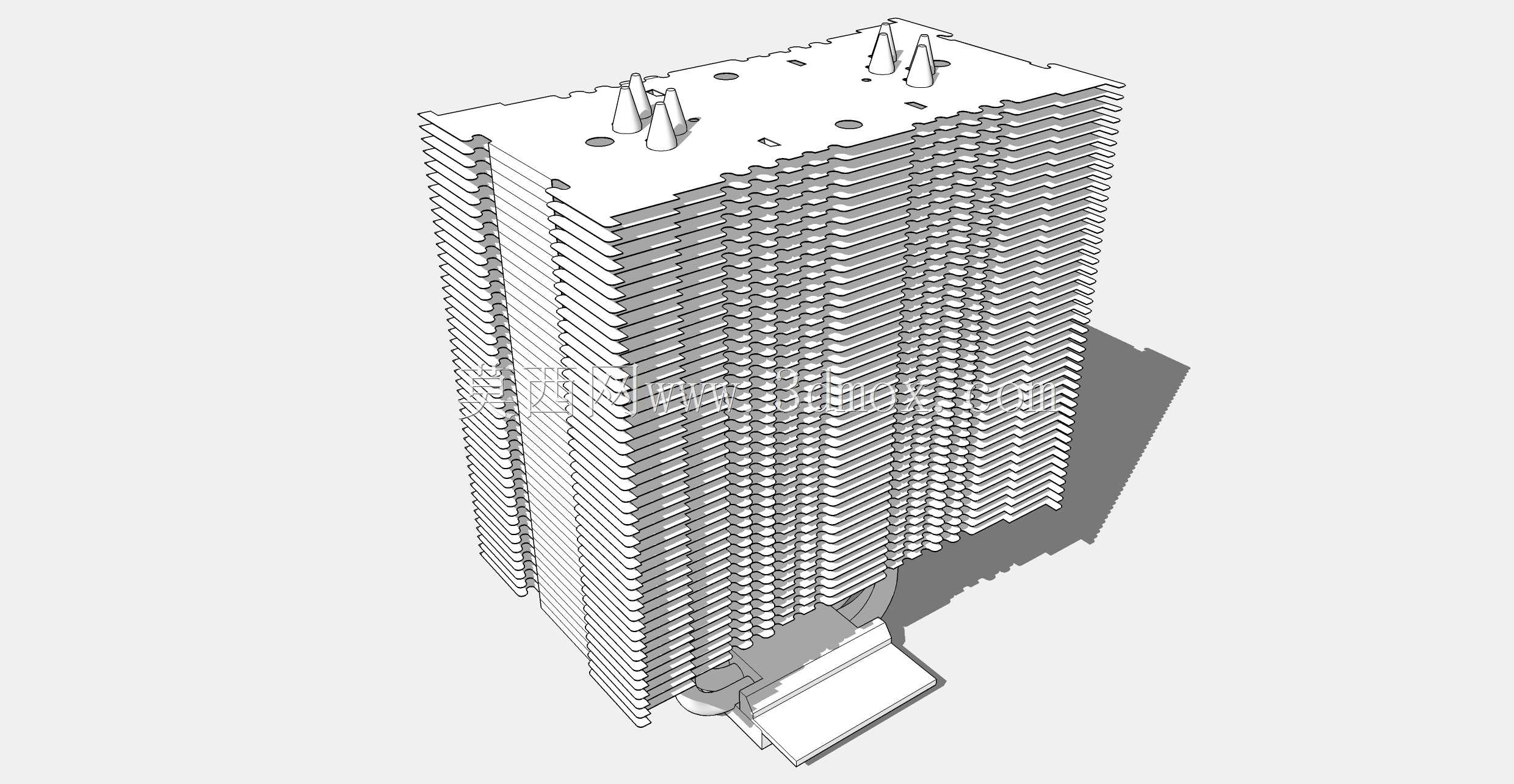

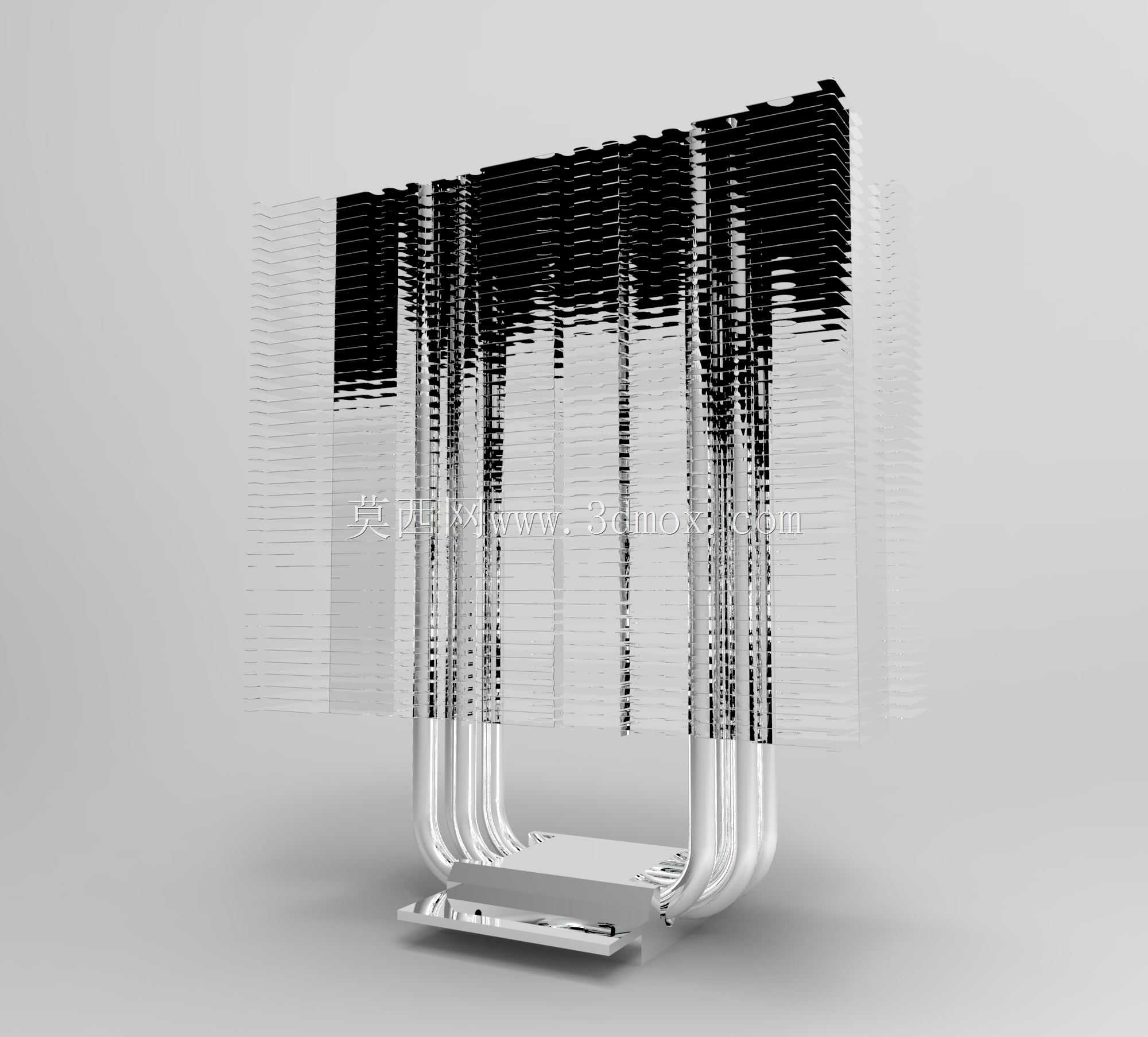

在桌面级计算机硬件装配与散热系统选型场景中，塔式风冷散热器是兼顾散热效率与运行静音表现的核心部件，本次建模还原的单塔单风扇结构散热器，主要面向中高端桌面处理器的持续散热需求，可覆盖常规功耗下台式机CPU的满载热量导出需求，适配多数标准ATX、MATX机箱的CPU安装位空间。从结构设计逻辑来看，该类散热器核心依靠密集堆叠的铝制鳍片扩展散热面积，建模过程中完整还原了鳍片组的等距堆叠结构，每片鳍片上预留的穿fin孔位与热管穿接位置完全匹配实物装配公差，鳍片边缘的折边强化结构也做了对应还原，可直观呈现鳍片组的整体刚性设计思路。鳍片顶部预留的热管凸起定位结构，对应热管与鳍片的胀接固定位置，建模时严格遵循实物的热管排布间距，保证四根热管的穿接路径与实际产品一致，不会出现结构干涉问题。从安装边界来看，该散热器整体为长方体单塔结构，鳍片组的长宽尺寸控制在标准塔式散热的常规范围内，高度方向预留了内存避让空间，不会与高马甲内存产生安装冲突，底部的铜底接触区域对应CPU顶盖的接触面积，保证热源接触的覆盖范围。在实际工程应用中，这类模型可用于电脑整机装配的干涉检查环节，帮助结构设计人员提前确认机箱内部散热限高、内存插槽避让、PCIe设备间距等装配问题，也可用于散热性能仿真的前置模型搭建，通过还原鳍片间距、风道走向来模拟实际散热气流的流通路径。建模过程中对鳍片间的通风间隙做了精准还原，每一层鳍片的通风通道保持贯通，对应风扇安装位的固定卡扣位置也做了结构预留，可匹配标准12cm规格的散热风扇安装，风扇位的下沉式设计可保证扇叶与鳍片组的间距处于合理范围，避免扇叶转动时与鳍片产生剐蹭，同时优化进风侧的气流导入效率。对于从事电脑硬件结构设计、机箱散热布局规划的从业者来说，该模型可直接用于整机结构的虚拟装配验证，省去逆向测绘基础结构的时间，在做定制化散热改装、小型机箱适配设计时，可直接调用该模型核对安装空间，快速判断散热方案的可行性。
