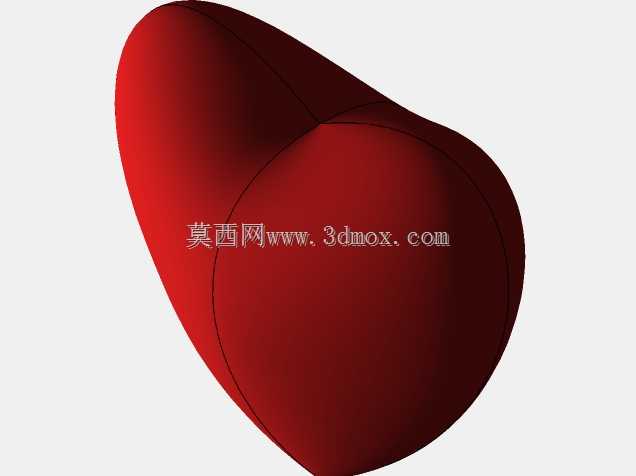

立体心形曲面造型结构设计

该立体心形曲面结构，在文创产品开发、科普教具制作、医疗演示道具领域有明确应用场景，比如心血管科普展项中可作为直观的形态示意载体，文创礼品开发中可作为衍生摆件的基础结构，也可作为曲面建模练习的典型参考样例。从设计思路来看，整体造型没有采用生硬的平面拼接方式，而是通过多段曲率连续的自由曲面拟合出饱满的立体轮廓，曲面过渡处做了G2连续处理，避免出现棱线突兀、光影断层的问题，保证不同角度观察时曲面的顺滑质感，同时兼顾了实体结构的壁厚均匀性，若后续做注塑成型或者3D打印加工，不会出现局部壁厚过薄导致的成型缺陷，也不会因壁厚差过大产生收缩变形。从结构特性来看，整体为闭合的实体曲面结构，没有额外的安装卡扣、连接孔位等附加结构，外轮廓的曲率变化经过反复调整，既还原了大众认知中心形的柔和形态，又保证了曲面的可加工性，不会出现曲率反转、曲面自交等建模问题，不管是做外观渲染还是后续的结构二次开发，都有足够的调整空间。在外形尺寸与安装边界方面，该结构的整体外轮廓可根据实际使用场景等比例缩放，常规作为桌面摆件使用时，可将最大外轮廓尺寸控制在80-120mm区间，底部预留平面支撑区域，放置时不会出现晃动倾覆的问题；若作为医疗演示道具使用，可根据展示需求放大至300-500mm尺寸，曲面分模线设置在侧面曲率变化最平缓的位置，方便后续开模或者拼接加工，不会在外观主视面留下明显的拼接痕迹。实际建模过程中，先通过轮廓草绘确定三个正交方向的心形截面线，再通过边界混合、曲面合并的方式生成整体外曲面，最后做实体化加厚处理，加厚过程中全程检查曲面偏移的合理性，避免局部出现偏移失败的问题，加厚后的内壁同样保持顺滑过渡，没有应力集中的尖角区域，若后续需要在内部添加配重、电子元件等结构，也有充足的内部空间可以利用。
