台式机CPU塔式风冷散热结构建模

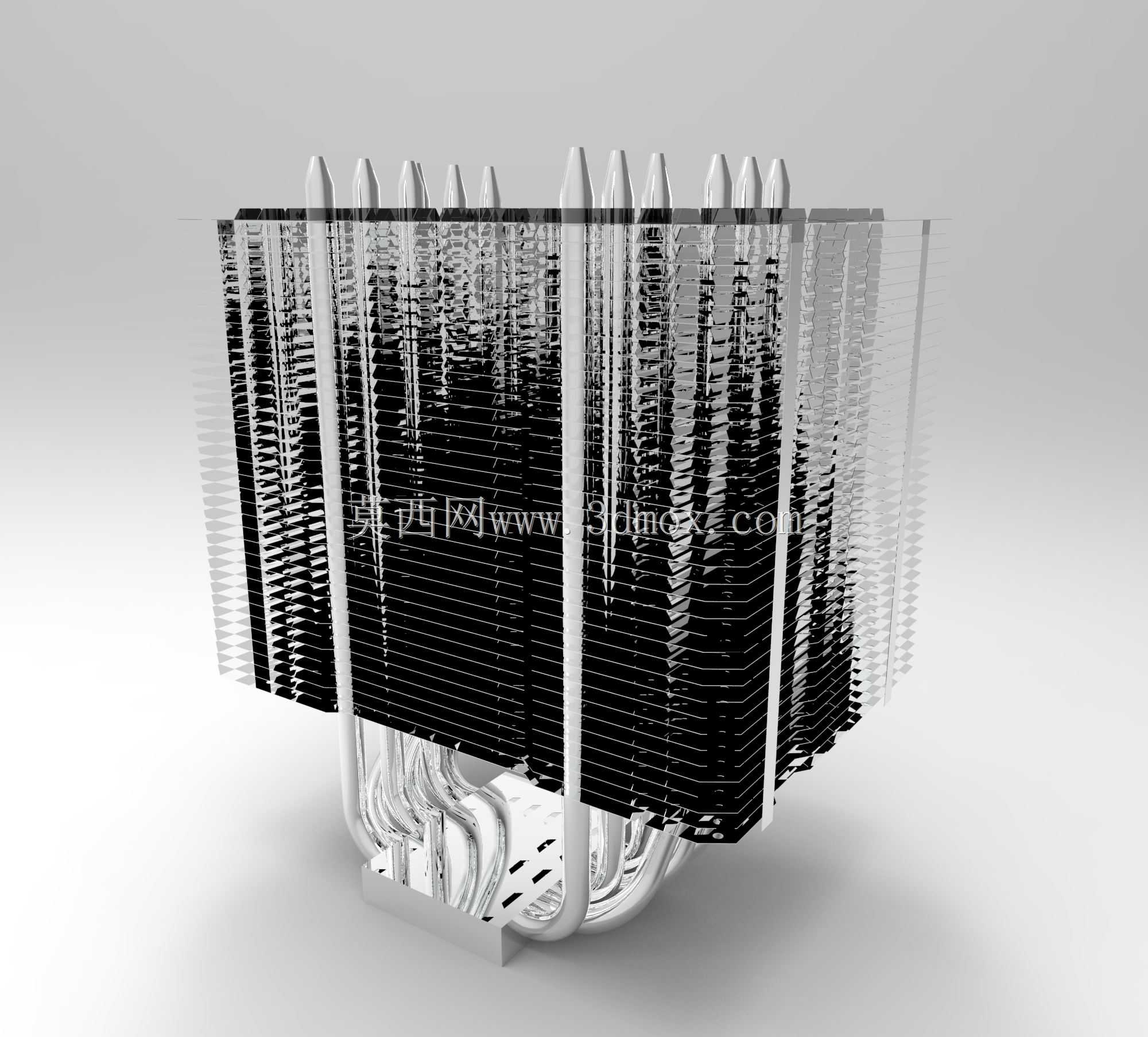

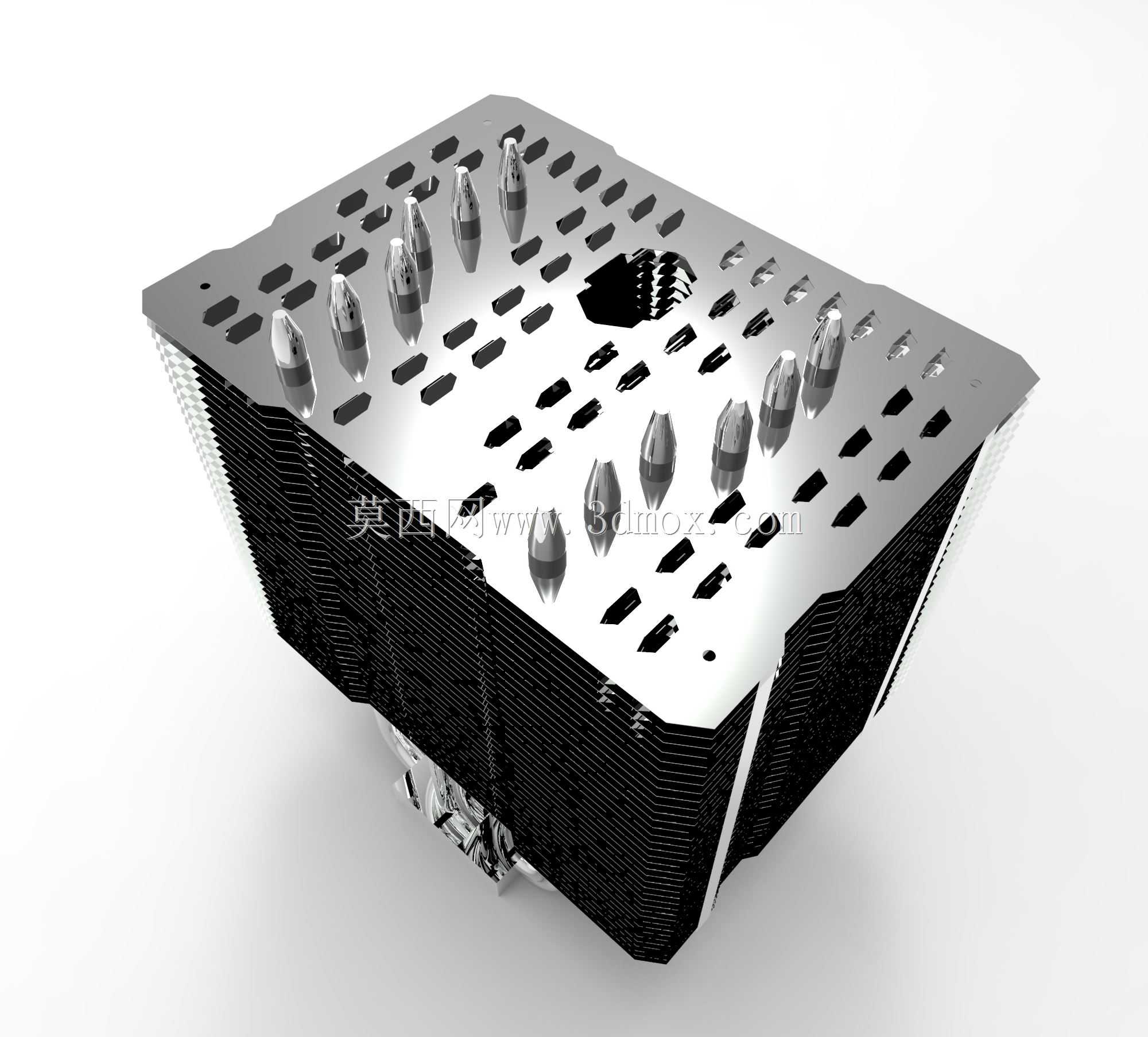

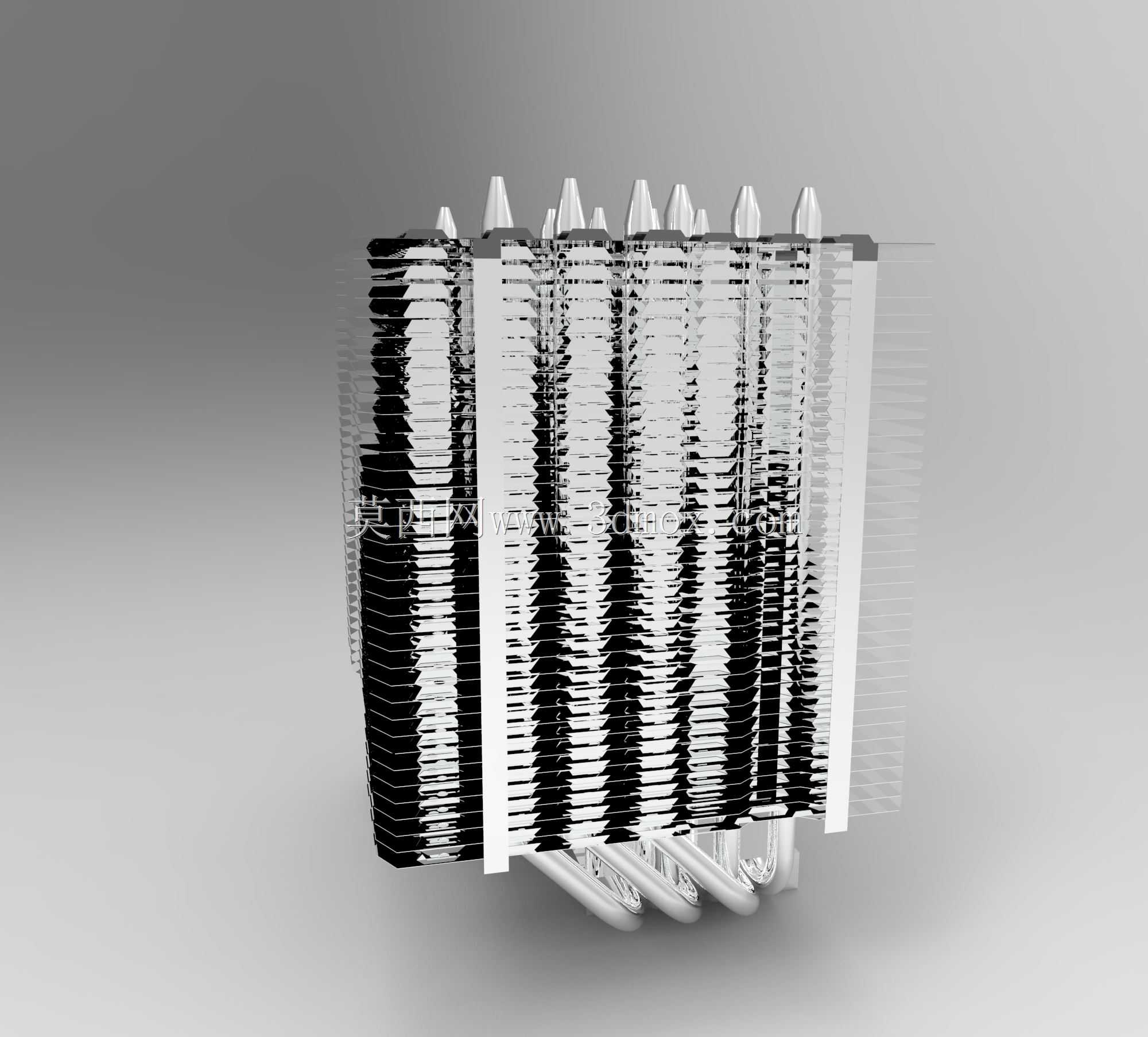

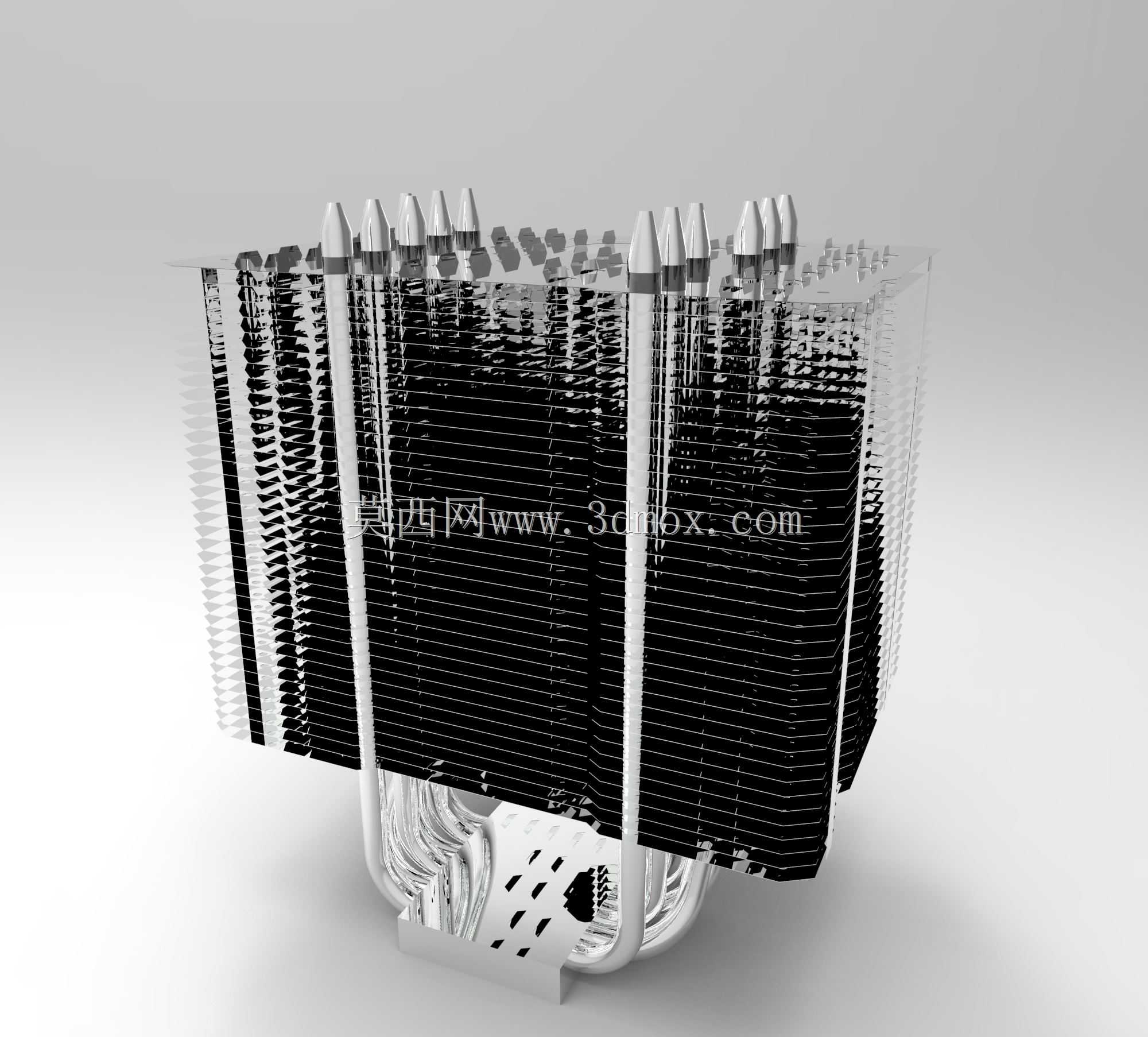

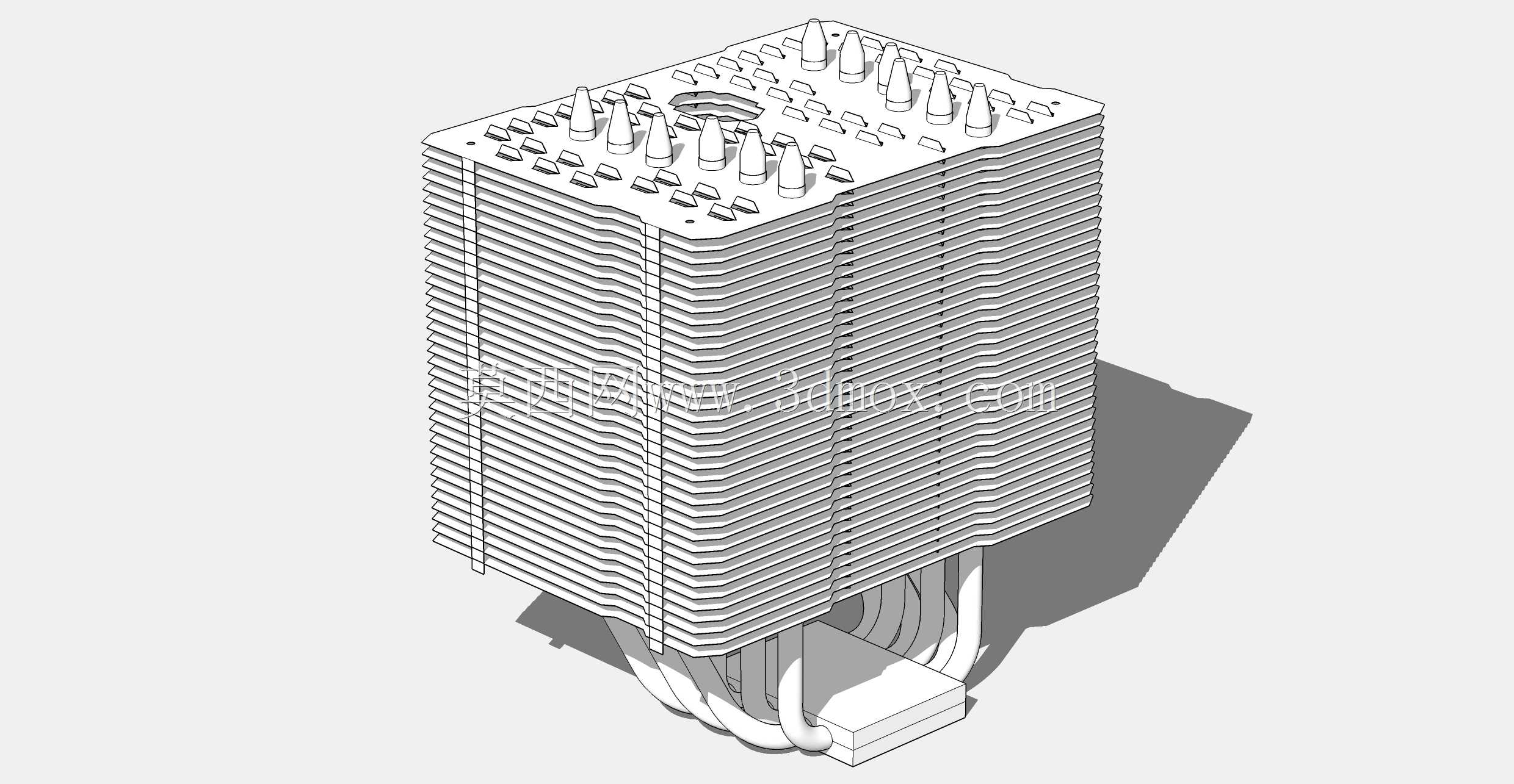

这套CPU风冷散热结构的建模，核心围绕台式计算机处理器的高热流密度散热需求展开，日常应用场景覆盖常规台式办公主机、家用游戏主机、入门级工作站等设备的处理器散热环节，直接作用是将处理器工作时产生的焦耳热快速传导至空气端，避免处理器因核心温度过高触发降频保护、甚至硬件损坏。从结构设计逻辑来看，整体采用塔式侧吹布局，核心导热路径为处理器核心表面的热量先传递到底座接触面，再通过内嵌的多根热管依靠工质相变快速将热量传导至上方堆叠的鳍片组，最后依靠风道内的空气流动将鳍片表面的热量带出机箱内部。建模过程中重点还原了鳍片组的堆叠结构，每片鳍片的冲孔、翻边结构都做了对应还原，既保证鳍片与热管的过盈配合接触面积，也能在空气流过时形成足够的紊流提升换热效率，鳍片顶部预留的风扇固定孔位、穿管定位结构都按照实际装配逻辑做了匹配，避免后续装配干涉。热管部分还原了常见的U型弯折布局，弯折半径符合热管加工的工艺要求，不会因为过小弯折导致内部毛细结构失效影响导热效率，底座部分做了平整的接触面设计，保证与处理器顶盖的贴合度，降低接触热阻。从安装边界来看，整体结构的长宽尺寸适配主流ATX、MATX机箱的CPU区域安装空间，高度方向不会与常规高度的机箱侧板、内存马甲产生干涉，鳍片组的间距设置兼顾了散热面积和风阻平衡，既不会因为鳍片过密导致风阻过大、风扇风压不足无法吹透鳍片，也不会因为鳍片间距过大导致整体散热面积不足、换热效率下降。建模时特意保留了鳍片组的层叠间隙特征，还原了实际生产中鳍片扣合、穿管压合的结构细节，顶部的凸起定位结构对应实际产品的顶盖装饰件或者风扇固定扣的安装位，底部预留的扣具安装空间可以适配主流的LGA、AM系列处理器平台扣具，不需要额外修改结构就能匹配不同平台的安装孔位。需要注意的是当前建模暂未包含固定支架部分，后续可根据不同平台的扣具标准补充对应的支架结构，完善整体装配关系，对于结构设计从业者来说，这套模型可以直观展示塔式风冷散热器的导热路径设计、鳍片堆叠工艺、热管布局逻辑，也能作为电脑硬件结构设计的参考案例，理解消费级散热产品的设计权衡点，比如在有限的机箱空间内如何平衡散热效率、风噪、重量、安装兼容性等多个维度的需求，避免出现散热性能冗余导致成本浪费，或者散热能力不足导致硬件工作不稳定的问题。
