飞兆半导体023N65S3功率Mosfet器件

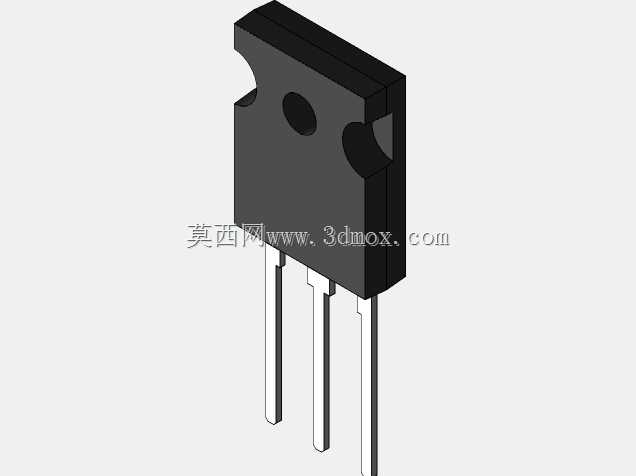

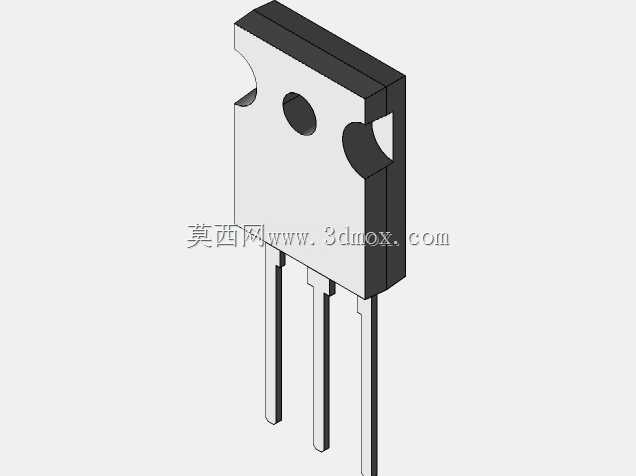

在开关电源、工业变频器、新能源逆变装置这类需要高频功率切换的电路场景中，功率Mosfet是核心的电能控制执行元件，这款飞兆半导体的023N65S3型号器件，主要承担高压回路的高速通断控制任务，适配650V耐压等级下的大电流工况，常见于光伏逆变输入级、工业伺服驱动的功率输出段、大功率充电桩的功率变换模块中，能够在高频开关状态下维持较低的导通损耗，减少电路工作过程中的发热累积。建模过程中首先对照器件官方公开的外形公差规范，结合实物卡尺测量的引脚间距、塑封本体轮廓、安装固定孔位尺寸完成主体结构搭建，由于公开渠道无法获取该器件对应的官方PCB封装匹配尺寸，建模时重点校准了引脚伸出长度、引脚截面尺寸、引脚间的中心距参数，确保模型导入PCB布局软件时能够和标准TO-247封装焊盘完全匹配，避免后续结构干涉。器件本体采用标准的TO-247封装外形，塑封主体一侧设计有半圆定位缺口，配合顶部的圆形安装固定孔，能够在散热器安装面实现精准定位，安装时需要在器件背面与散热器接触面涂抹均匀的导热硅脂，通过螺丝穿过固定孔将器件压紧在散热器表面，保证工作过程中产生的热量能够快速传导散出。三个直插引脚沿本体底部等距排布，引脚长度预留了足够的波峰焊吃锡行程，建模时保留了引脚端部的轻微倒角特征，还原实际器件的插装导向结构，方便结构设计阶段模拟插件装配过程。在结构设计应用中，该模型可直接用于功率板卡的器件布局干涉检查，提前核算器件与周边电容、电感、走线的安全绝缘距离，也可用于整机散热风道设计时的流场仿真建模，准确还原器件本体的迎风面轮廓，提升热仿真结果的参考价值。建模时省略了器件内部的晶圆键合结构，仅保留外部装配需要接触的所有外形特征，既保证模型轻量化，又能完全满足结构设计、装配校验、布局仿真的全部工程需求，避免过度建模带来的软件运行卡顿问题。
