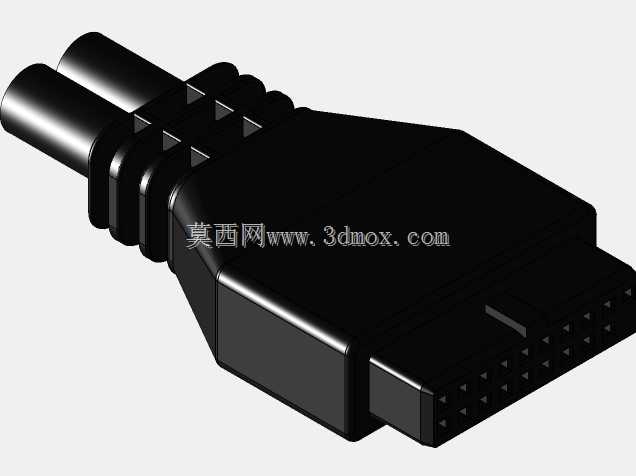

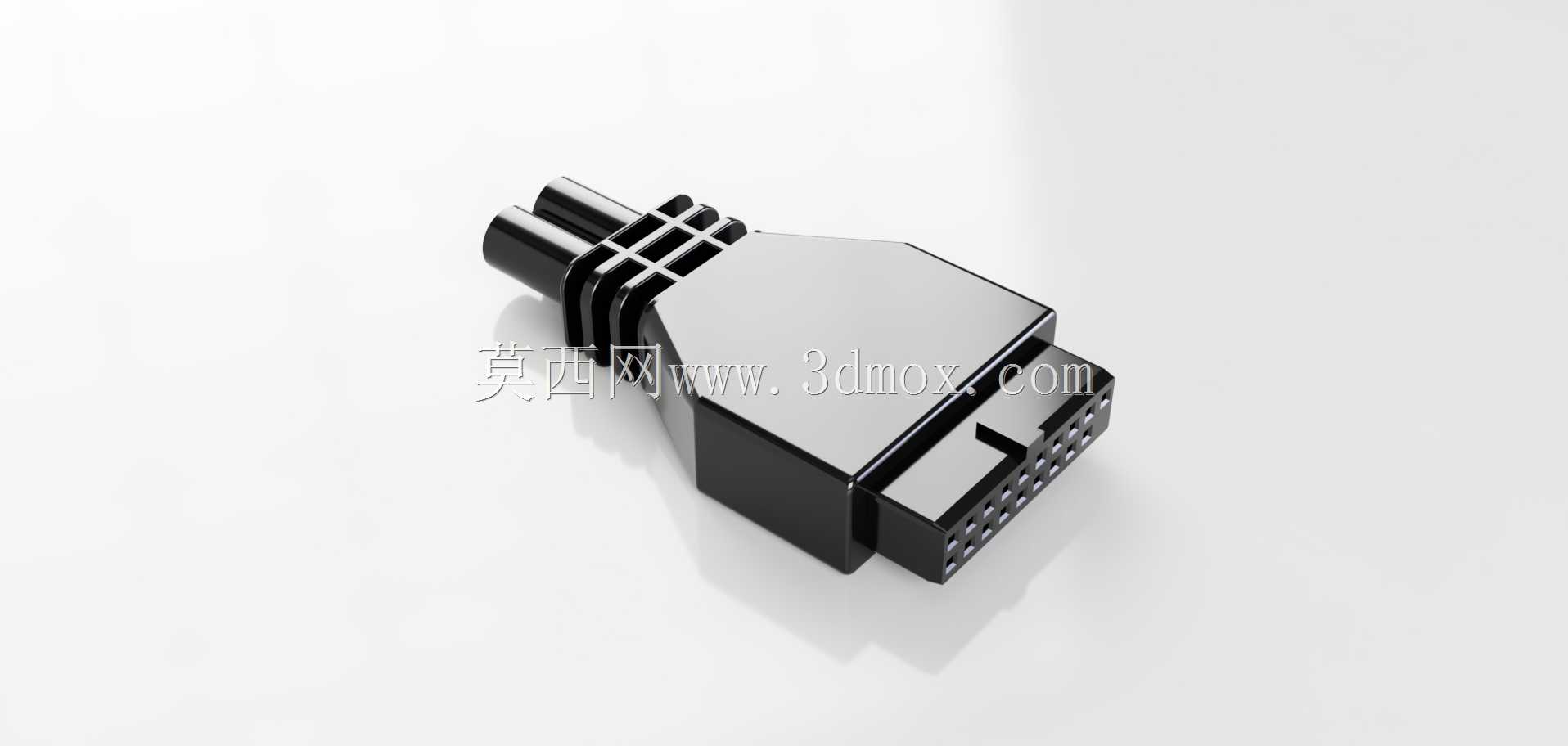

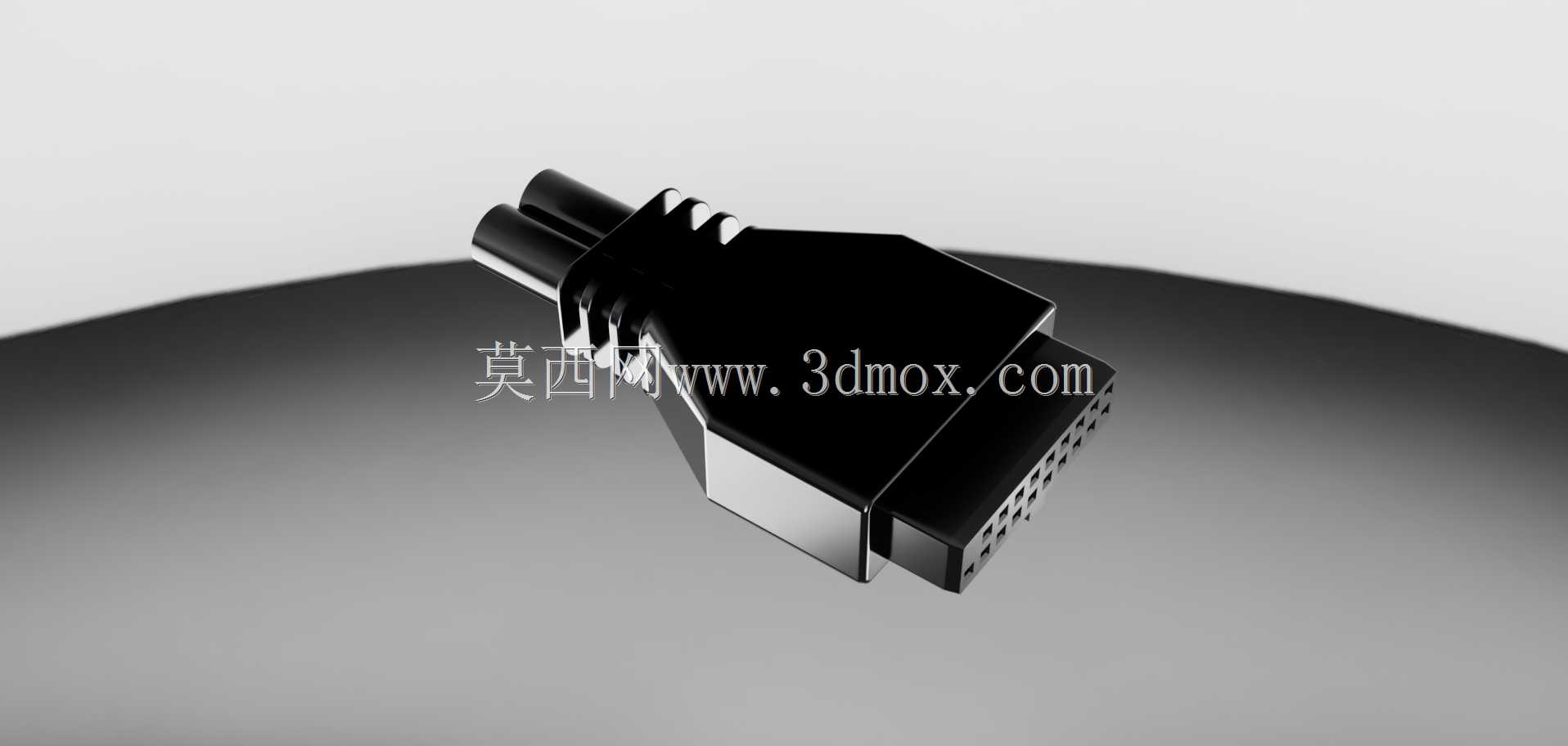

主板侧USB3.0Gen1十九针公连接头

在台式计算机主板前置接口扩展、工业工控机外置IO面板布线、嵌入式设备外接端口拓展的场景里，这类19针公头连接器是实现主板原生USB3.0信号引出的核心接插部件，单组接头可同时承载两路独立的5Gbps速率USB3.0Gen1通道，相比传统USB2.0插针的传输带宽提升十倍以上，能够满足高速U盘、移动固态硬盘、高清工业相机等外设的大带宽数据传输需求。从结构设计逻辑来看，建模过程完全依托实物卡尺测绘完成，没有沿用通用公模的简化结构，插针端的针脚排布严格遵循USB-IF标准定义的引脚定义，防呆凸台的位置、尺寸经过反复核对，能避免安装时插反导致的主板针脚弯折、接口短路问题；外壳的注塑分型面位置、尾部线缆出线的格栅式防弯折结构都做了1:1还原，尾部的多道加强筋可以分散线缆弯折时的应力，避免长期插拔、拉扯后内部焊线处出现断线、虚接故障。安装边界层面，接头插合面到尾部线缆出口的整体长度控制在适配常规机箱面板走线的尺寸范围内，外壳两侧的卡扣凸台尺寸匹配标准主板插针座的锁扣结构，插合到位后会有清晰的卡扣反馈，不会因为机箱内部走线拉扯出现松脱；插针的伸出长度、相邻针脚的间距完全符合行业通用公差要求，和主板端母座插合后，每根针脚的接触深度一致，不会出现个别针脚接触不良导致的端口识别失败、传输速率掉速问题。实际选型使用时，这类公头多用于定制前置面板线、工控设备内置USB扩展模块的线束加工，建模时还原的外壳壁厚、内部针脚固定槽结构，也能给开模注塑、线束压接的工艺设计提供直接参考，不需要再反复测绘实物调整结构尺寸；外壳的棱角做了适配注塑工艺的小圆角处理，既不会出现锐边割伤安装人员的问题，也能保证注塑生产时的脱模顺畅度，不会产生缺料、飞边等成型缺陷。
