硬壳配套嵌入式凹形暗装拉手结构

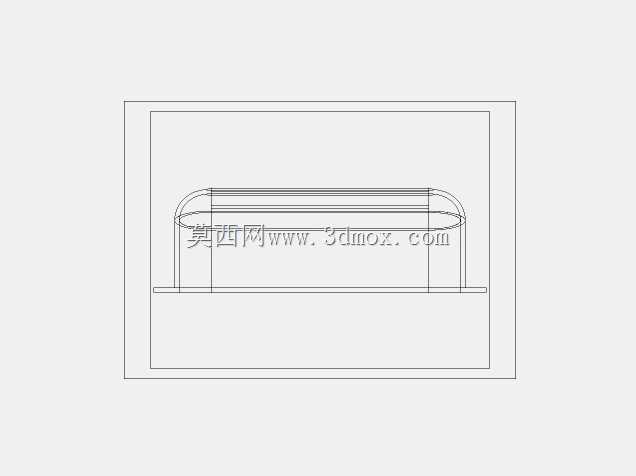

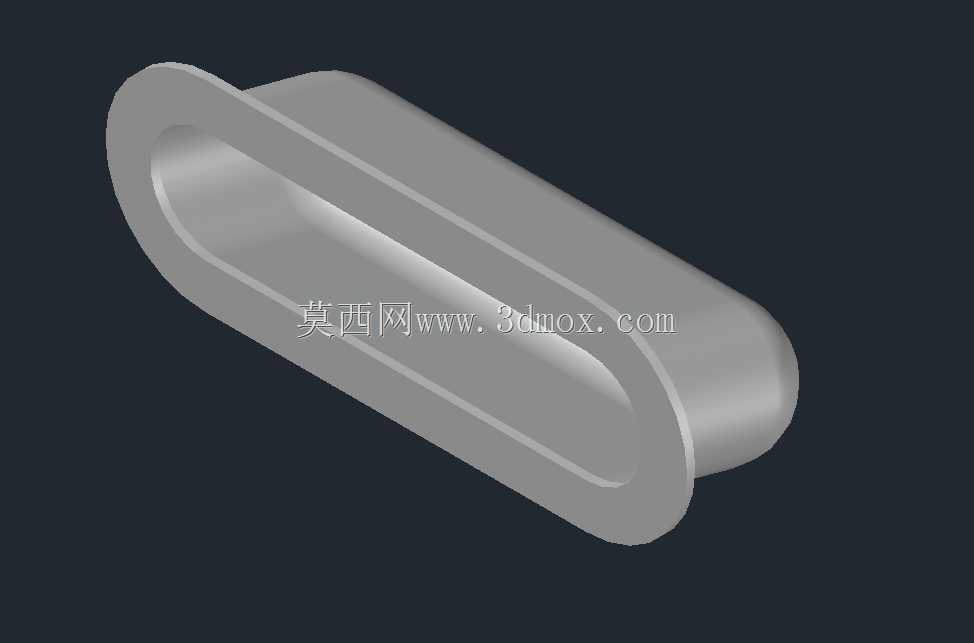

这类嵌入式凹形拉手，最常应用在各类硬质防护壳体、设备检修门、嵌入式机柜面板、工具箱翻盖这类需要保持外表面齐平的场景中，区别于外凸式明装拉手，它不会在壳体外侧形成突出结构，能避免设备运输、人员通行过程中勾挂线缆、剐蹭衣物，也能减少外部碰撞对拉手本身的结构损伤，在狭小安装空间、需要频繁推移开合的硬壳结构上适配性极强。从结构设计逻辑来看，这款拉手采用整体长圆槽型结构，外侧带一圈贴合安装面的法兰边，安装时法兰边完全贴合壳体外表面，主体部分嵌入预先开好的对应形状安装槽内，不需要额外预留外凸的操作空间，安装完成后拉手操作面与壳体表面几乎齐平，仅预留手指抠入的内凹空间，操作时手指可探入槽内扣住拉手内侧受力边完成开合动作，受力方向沿壳体开合切线方向，长期使用不会出现拉手松动脱出的问题。设计过程中首先要匹配安装边界，法兰边的外轮廓尺寸要略大于安装开孔尺寸，保证安装后能完全遮盖开孔边缘的加工毛刺与缝隙，嵌入部分的深度要适配对应硬壳的壁厚，不能出现嵌入过深穿透壳体内侧、或是嵌入过浅导致法兰边无法贴合安装面的问题，槽体内侧的圆角过渡要做顺滑处理，避免操作时划伤手指，同时槽体的内凹深度要满足成年人手指指尖的抠入深度需求，保证开合施力时能有足够的受力接触面，不会出现打滑脱力的情况。在实际选型应用时，要注意安装开孔的形状公差，长圆形开孔的两端圆弧半径要和拉手嵌入部分的圆弧半径匹配，开孔边缘到壳体侧边的距离要大于法兰边的单边宽度，保证法兰边有足够的贴合支撑面，安装时可在法兰边背面加装薄密封胶垫，既可以填充安装面的平面度误差，也能避免硬壳与拉手材质不同产生的摩擦异响，同时提升安装位置的防尘防水能力。这类暗装拉手没有外露的连接结构，整体外观简洁规整，除了工业设备硬壳之外，也可适配在需要隐藏式拉手的家具暗门、集成设备面板上，安装后不会破坏整体外观的平整性，长期频繁开合使用的结构稳定性优于粘贴式外凸拉手，受力结构直接与壳体板材连接，承重能力完全满足常规硬壳门体、箱盖的开合需求。
