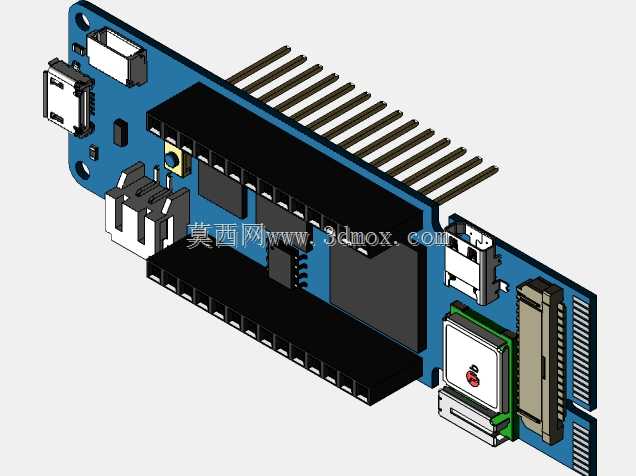

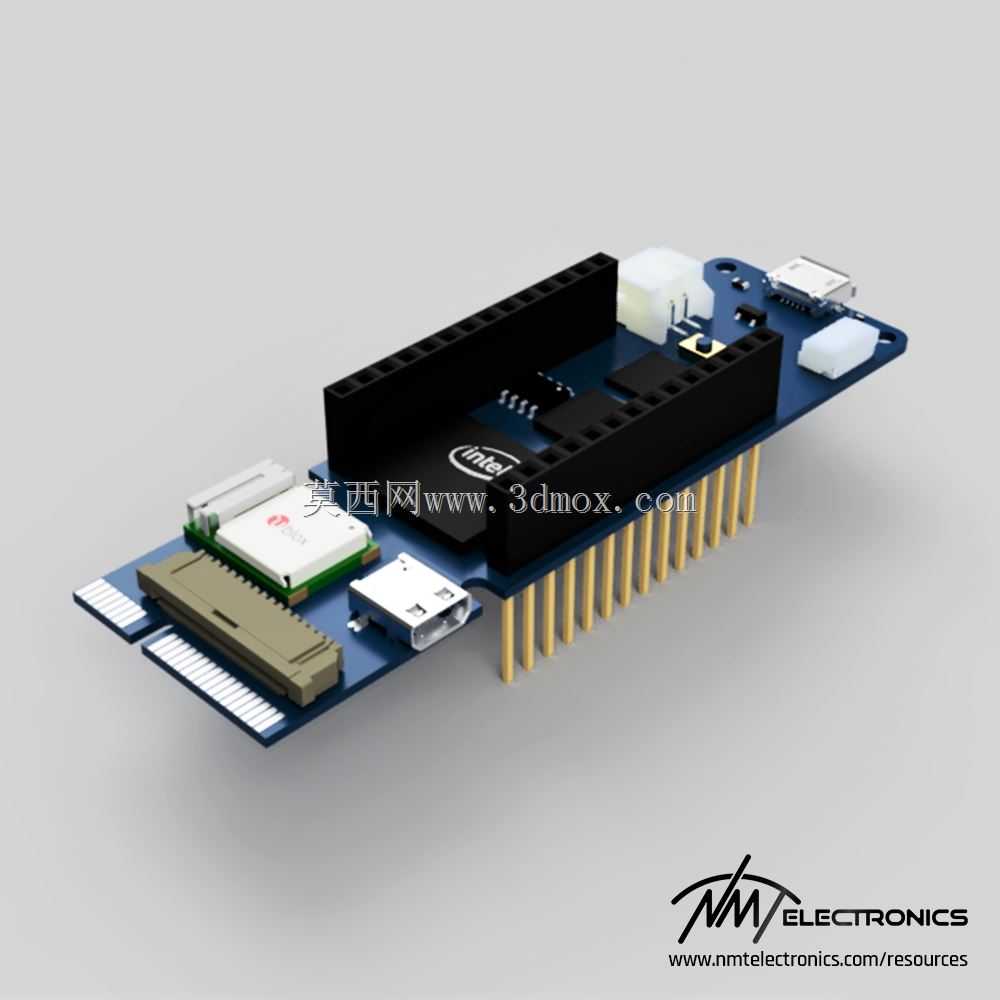

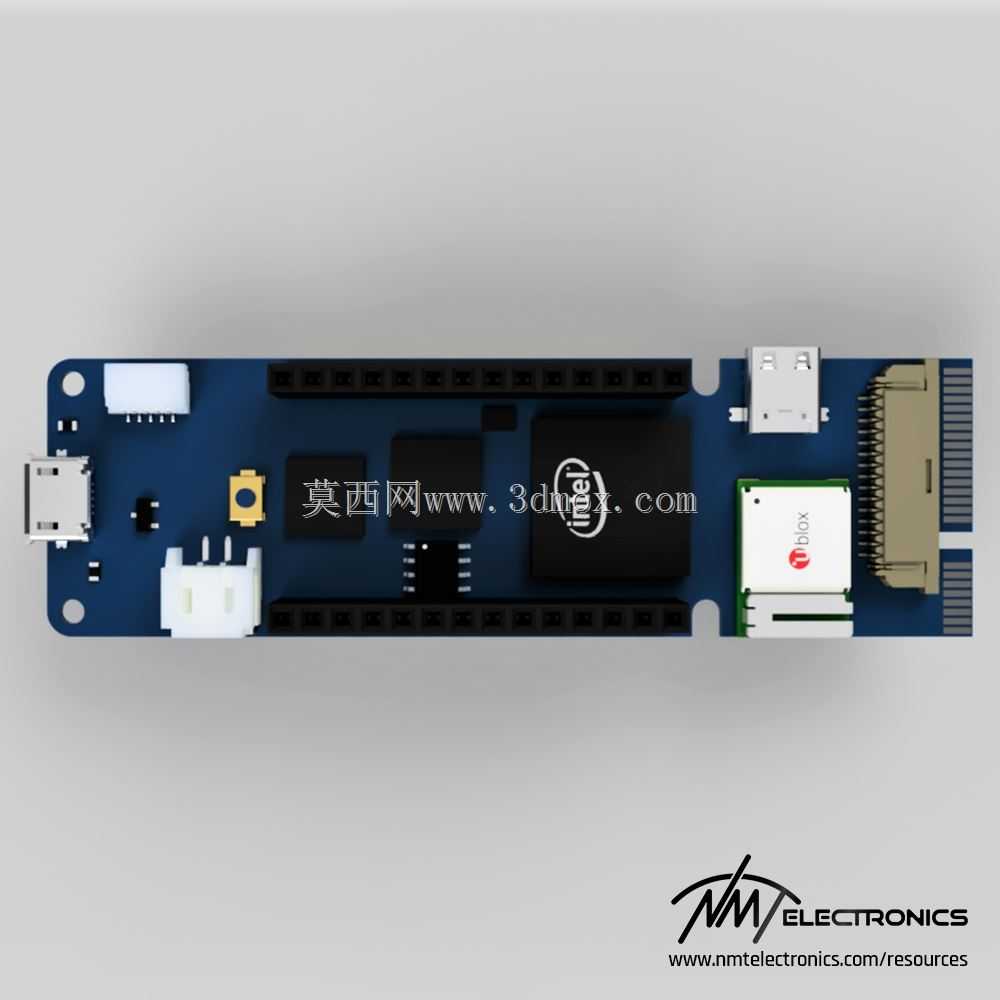

ArduinoMKR摄像机4000开发板结构

这款嵌入式视觉开发板的结构设计，完全围绕便携物联网视觉采集场景的实际落地需求展开，在有限的板卡空间内完成了主控、摄像模组、通信接口、扩展排针的紧凑布局，适配野外低功耗监测、小型智能设备视觉交互、教学实验原型搭建等多类场景的安装使用需求。从实际选型适配角度看，板卡边缘预留的标准排针间距完全兼容通用面包板与堆叠扩展模块，不需要额外定制转接件就能快速接入各类传感器、驱动模块，能大幅缩短原型验证的装配周期。板载的摄像模组采用卧贴式安装结构，镜头端面与板卡边缘预留了足够的调焦操作空间，不会因为周边排针或接口的遮挡影响镜头调节，同时模组下方做了局部补强走线，避免频繁插拔或振动场景下出现焊盘脱落的问题。接口布局上，Micro USB供电与数据接口设置在板卡侧端，配合板端的白色电源接插件，既支持常规USB供电调试，也能在固定部署场景下接入外部稳压电源，适配不同安装环境的供电条件。板卡上的黑色排座是专门为扩展功能模块预留的安装位，排座的定位凸点与通用扩展模块的卡扣完全匹配，安装时不需要额外对位就能保证引脚准确对接，减少装配失误率。从安装边界来看，整板的外形尺寸控制在常规掌心大小，板角做了小圆角处理，既避免尖锐边角在装配时划伤操作人员，也能适配小型塑料外壳的内部安装空间，四个角预留的安装孔位直径匹配常用M2螺丝，不需要额外扩孔就能完成外壳固定。设计过程中充分考虑了散热需求，主控芯片与通信模组的位置避开了摄像模组的发热区域，板卡背面没有布置过高的元器件，贴墙安装时不会因为元器件凸起导致板卡倾斜，保证安装平整度。对于做嵌入式设备开发的结构工程师而言，这款板卡的三维结构能直接导入设备外壳设计文件中做干涉检查，提前预判接口位置、安装孔位与外壳结构的匹配度，避免后期打样出现装配冲突，也能基于板卡的实际尺寸快速设计适配的固定支架、防护外壳，加快产品从原型到落地的开发进度。
