嵌入式显示器外罩曲面结构设计

这款显示器外罩的设计，最初是针对工业操作台嵌入式显示终端的防护需求展开的，区别于普通消费级显示器的外壳，它需要兼顾安装适配性、结构强度与装配容错空间。从实际应用场景来看，这类外罩多用于车间工控操作台、设备内嵌式人机交互界面、自助终端设备的显示区域防护，既要覆盖显示模组的侧边与背部走线区域，也要在安装后和操作台面板形成平整的贴合面，避免积灰、液体泼溅渗入设备内部。

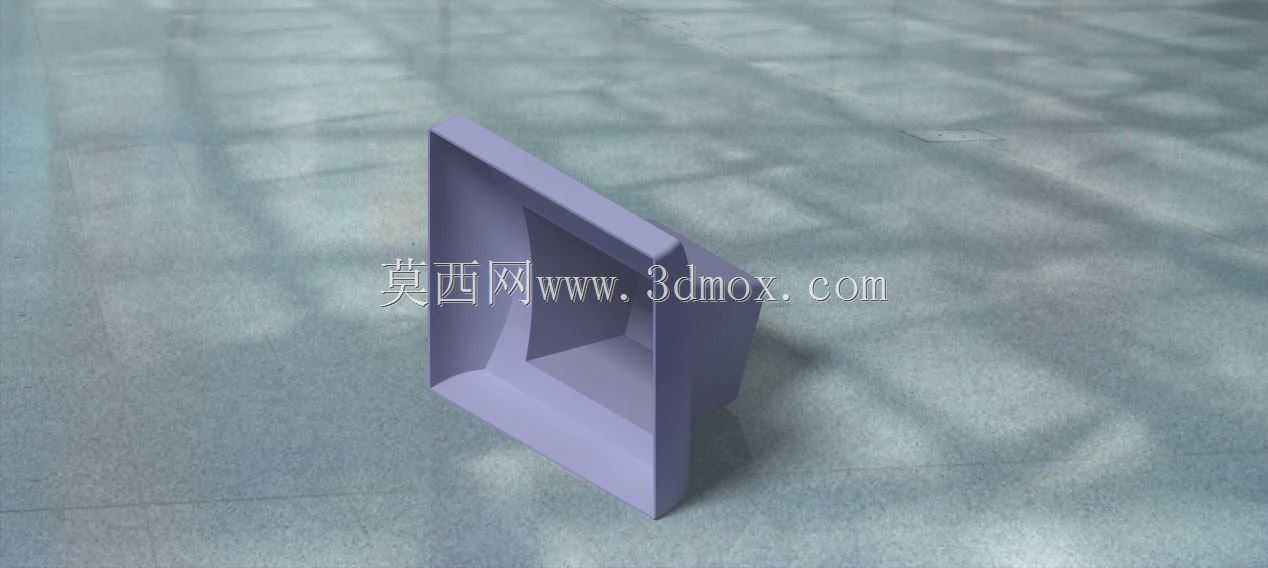

设计过程中优先采用线框搭建立面基准、再通过表面设计过渡曲面的思路，没有做多余的装饰性凸起，整体外轮廓为带安装翻边的方形结构，翻边宽度预留了标准操作台开孔的压合余量，安装时翻边可以完全覆盖开孔边缘的裁切毛刺，不需要额外做封边处理。罩体内部的空腔尺寸完全匹配常规10寸以下工业显示模组的外形，侧壁做了1.5度的拔模斜度，既方便注塑生产时的脱模，也能在装配时给显示模组的侧边缓冲泡棉留出压缩空间，避免硬接触压裂屏幕边缘。

考虑到工业场景的磕碰风险，罩体的外边缘全部做了R3的圆角过渡，没有尖锐棱角，既可以避免安装维护时划伤操作人员，也能减少外力撞击时的应力集中，防止边角开裂。背部的凸起结构是为显示模组的驱动板、接线端子预留的容纳空间，凸起的高度刚好覆盖驱动板的最高元器件，不会额外占用操作台内部的纵深空间，安装边界的尺寸公差控制在±0.2mm，能适配行业内通用的嵌入式安装卡扣位置，不需要额外打孔改孔。

曲面过渡区域的曲率做了连续处理，没有突兀的折角，一方面是减少注塑生产时的缩痕风险，另一方面也方便后期做表面喷塑、丝印标识的处理，不会因为曲率突变导致丝印图案变形。罩体和显示模组的固定位设计在内部的四个角柱上，柱高和模组安装孔的深度匹配，锁付螺丝后不会出现顶起面板或者模组松动的情况，侧边预留的走线缺口位置刚好对应驱动板的出线方向，线材可以顺着缺口直接接入设备内部的线槽，不会被罩体压破绝缘层。

从结构强度的角度考虑，罩体的侧壁厚度均匀控制在2.5mm，翻边位置做了局部加厚，在面板锁紧后不会出现翘边变形，即使操作台面板存在轻微的平面度误差，翻边的微变形量也能填补缝隙，达到IP54级的基础防护要求，完全满足普通工业车间的使用环境需求。
