直列四缸曲柄活塞联动组件结构设计

　　这套曲柄活塞联动结构，是往复式动力机械里最核心的运动转换单元，日常接触的乘用车动力总成、小型通用汽油机、固定式柴油发电机组，甚至部分往复式压缩机里，都能看到同原理的结构身影。不同于单缸结构的脉冲式动力输出，这套四缸并列布置的结构，能通过各缸做功相位的错峰排布，把活塞的往复直线运动平顺转化为曲轴的旋转扭矩，从根源上降低动力输出的脉动幅度，减少整机运行时的振动冲击，不管是给配套设备输出旋转动力，还是作为教学演示的运动原理样件，都能直观展现曲柄连杆机构的运动逻辑。

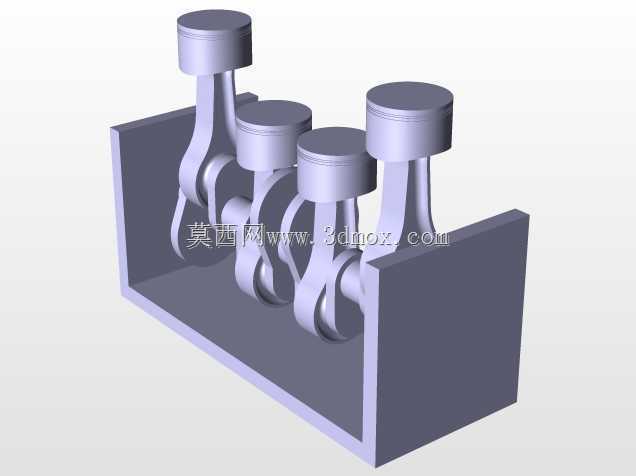

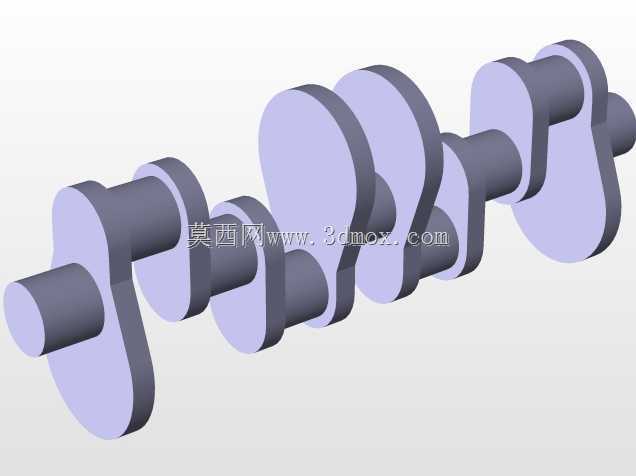

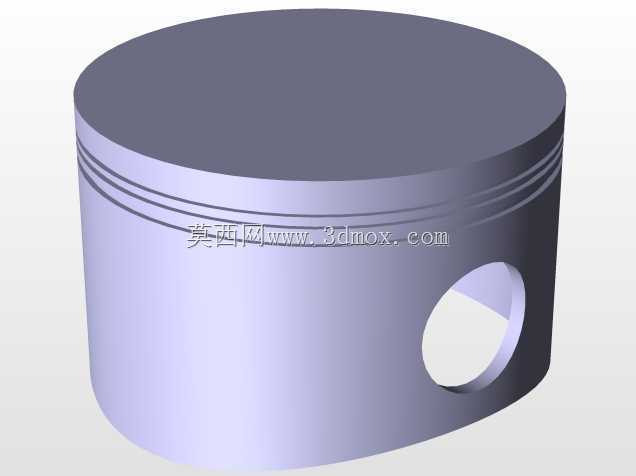

　　从结构设计逻辑来看，整个组件的排布完全围绕运动无干涉、受力均匀化两个核心目标展开。四个活塞沿缸体轴线方向等距并列，每个活塞通过活塞销与对应连杆的小头端铰接，连杆大头端则依次抱合在曲轴的四个连杆轴颈上，相邻连杆轴颈的相位角按180度间隔排布，保证曲轴每旋转两周，四个活塞能依次完成进气、压缩、做功、排气的完整循环，让曲轴输出端的扭矩波动控制在合理区间。缸体部分采用两侧开放式的支撑结构，既给曲轴、连杆的装配预留了足够操作空间，也能在实际装机时和缸套、曲轴箱部件精准配合，活塞的圆柱面预留了活塞环的安装槽位，实际应用中可以通过装配气环、油环实现燃烧室密封与缸壁润滑油刮除，避免工作过程中出现漏气、窜油的问题。

　　在安装边界的考量上，这套结构的所有配合面都做了公差适配的设计预留：活塞与缸壁之间保留了合理的配合间隙，既避免热胀冷缩导致活塞卡滞，也不会因为间隙过大造成密封失效；连杆大头与曲轴轴颈的配合位置，预留了轴瓦的安装空间，实际装配时可以通过选配轴瓦厚度调整配合间隙，保证曲轴旋转时的润滑状态稳定；曲轴两端的主轴颈位置，设计了与轴承座配合的定位轴段，安装时可以通过轴承座固定在曲轴箱上，保证曲轴旋转时的同轴度，避免高速运转时出现轴系挠曲变形。

　　实际工程应用中，这类结构的设计需要反复校核运动干涉情况：比如曲轴旋转到不同角度时，连杆摆动的极限位置不能和缸体内壁、相邻连杆发生碰撞，活塞运行到上止点时，活塞顶面与缸盖之间的压缩余隙要控制在合理范围，既保证压缩比符合设计要求，也避免活塞碰撞气门造成部件损坏。同时还要考虑受力传递的路径合理性：燃气爆发产生的压力通过活塞传递到活塞销，再经连杆传递到曲轴连杆轴颈，最终转化为曲轴的旋转扭矩，整个传力路径上的部件截面尺寸都经过受力校核，能承受额定工况下的冲击载荷，避免出现连杆断裂、曲轴弯曲的失效问题。

　　不同于其他传动结构，曲柄活塞组件的运动是往复直线运动与旋转运动的复合，设计时还要重点考虑动平衡的匹配：曲轴上的平衡块与活塞、连杆的往复运动质量相互抵消，把高速运转时的离心惯性力、往复惯性力降到最低，减少整机的振动传递，延长配套轴承、支撑结构的使用寿命。这套结构的建模过程完全按照实际装配关系搭建，所有运动副的约束都和真实工况一致，既可以作为动力设备设计时的结构参考，也能用于运动仿真分析，验证不同转速下的部件运动轨迹、受力变化情况，给后续的结构优化、参数调整提供直观的三维模型依据。
