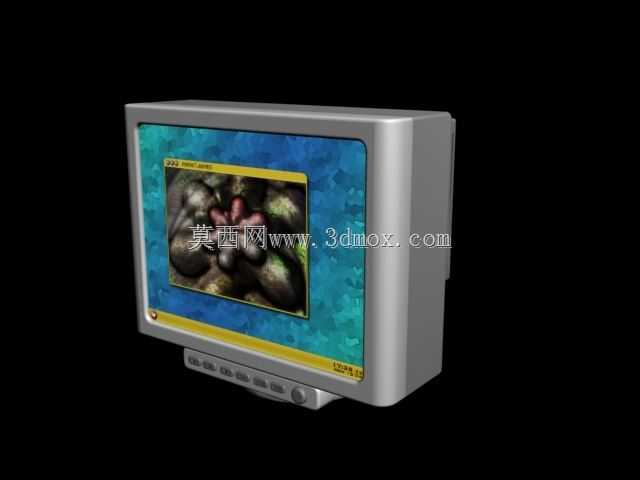

老式CRT彩色阴极射线管显示器外观结构

在早期办公自动化、工业控制操作台、老式台式计算机终端场景中，这类CRT彩色显示器是核心的视觉输出载体，承担着人机交互过程中图像、文字、操作界面的呈现功能，即便当下液晶显示设备全面普及，这类设备的结构还原在复古场景搭建、工业发展史展品建模、老设备运维仿真项目中仍有明确的应用需求。从结构设计逻辑来看，这类显示器的核心部件是内置的阴极射线显像管，整体外壳采用工程塑料注塑成型，前框围绕屏幕区域做了阶梯式的收边设计，既可以遮挡显像管的边缘固定结构，也能在设备受到磕碰时形成缓冲结构，避免外力直接冲击脆弱的显像管玻璃壳体。设备正面屏幕下方设置了一排实体调节按键，包含亮度调节、对比度调节、水平垂直位移调整、色彩校准等功能按键，按键旁搭配小型的功能标识，方便操作人员在显示画面出现偏移、色彩失真时快速完成参数调校，无需拆解设备即可完成日常使用中的维护调整。从安装边界与尺寸特征来看，这类显示器整体呈近似立方体的厚重结构，背部因为要容纳显像管的电子枪组件与偏转线圈，会形成向后突出的弧形凸起，因此在做操作台布局设计时，需要为设备背部预留足够的散热与安装空间，不能像薄型液晶设备一样贴墙放置；设备底部设置了一体化的支撑底座，底座与机身通过转轴结构连接，允许用户在一定角度范围内调整屏幕的俯仰角度，适配不同坐姿下的观看视线，底座下方通常会预留防滑胶垫的安装位，放置在操作台面上时可以避免设备滑动，同时减少设备运行时的振动传递。建模过程中需要重点还原外壳的曲面过渡特征，尤其是前框与侧壳的圆角衔接、背部的弧形曲面，要匹配老式注塑件的壁厚均匀性特征，避免出现壁厚突变导致的结构不合理问题；屏幕区域的建模要区分外层的保护玻璃与内部的显像管荧光屏层次，还原老式CRT屏幕特有的轻微弧面凸起特征，不能做成完全平面的结构；底部的调节按键要做等距排布，按键的凸起高度要符合实际按压操作的人机尺寸，按键与外壳的间隙要控制在合理的装配公差范围内，还原真实设备的装配精度。这类设备的侧面通常会设置散热格栅结构，建模时要注意格栅的开孔方向与内部散热风道的走向匹配，保证结构还原的合理性，设备背部预留的线缆接口位置要符合老式设备的接口布局特征，电源线与信号线的接口分别设置在背部下方的两侧，避免线缆插接时出现互相干扰的问题。
