X96迷你电视盒背装固定支架结构设计

这款适配X96迷你电视盒的背装固定支架，主要面向家用影音布线、商显终端部署这类需要隐藏播放设备的场景，解决电视盒外置摆放占空间、线材杂乱易触碰脱落的实际问题。日常家用场景里，多数用户会把电视盒直接放在电视柜上，不仅占用台面空间，外露的HDMI线、电源线容易被打扫卫生时勾扯，家里有孩童的场景还存在误碰掉落的风险；而在连锁门店的广告屏、酒店客房的电视部署场景中，外露的播放设备既影响整体视觉整洁度，也存在设备被随意挪动、线材被拔插的运维隐患，这款支架就是针对这类痛点做的结构适配。

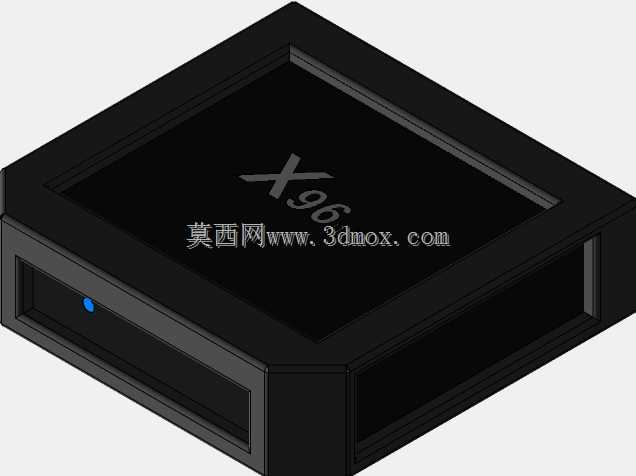

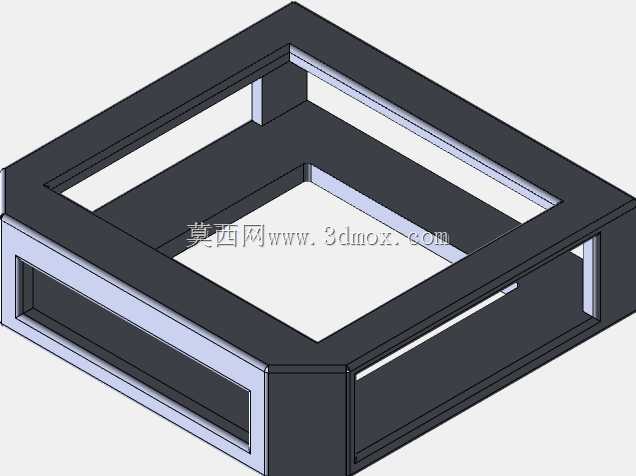

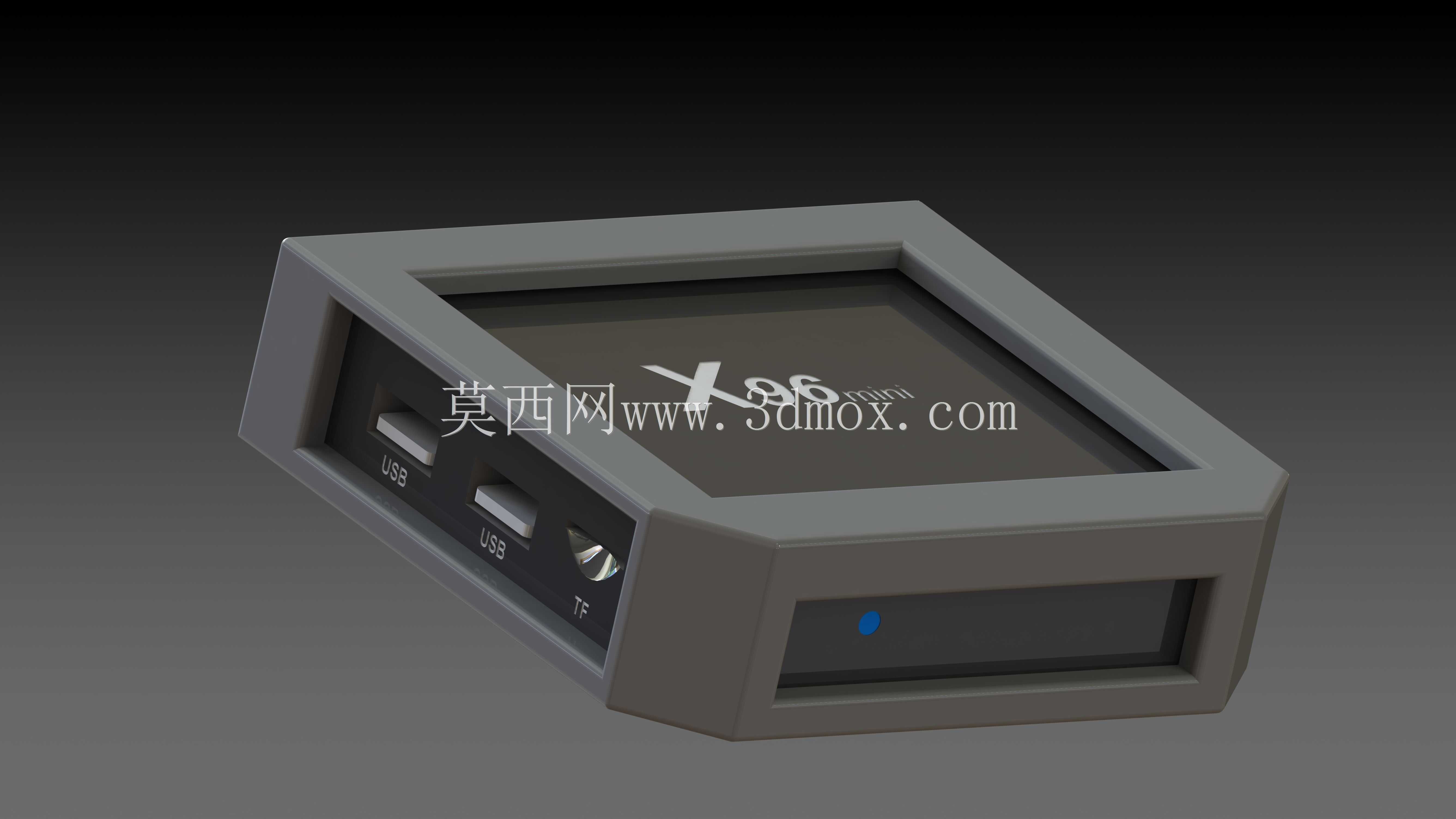

从功能特性来看，支架采用包裹式限位结构，内侧轮廓完全匹配X96迷你电视盒的外框切角，不需要额外螺丝固定盒体，依靠框体的过盈配合就能卡紧设备，侧面预留的开口完全对齐电视盒的两个USB接口、TF卡槽以及红外接收窗，不会遮挡接口插拔，也不会阻隔红外遥控信号，支架正面预留的指示灯避让位，能让设备运行状态灯正常透出，不需要额外开孔调整。支架的贴装面做了整面平面处理，适配常规的双面胶粘贴安装，不需要在墙面或者电视后盖打孔，不会破坏安装面的外观，贴装面边缘做了0.3mm的溢胶槽，粘贴时多余的胶液会流入槽内，不会溢出到支架外侧污染设备或者电视后盖。

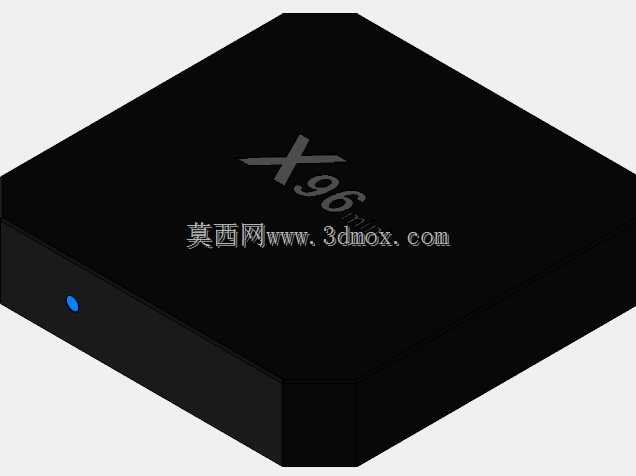

设计过程中首先做了盒体的点云逆向拟合，先把X96迷你电视盒的外轮廓所有倒角、接口位置、按键位置全部做1:1的尺寸复刻，框体内侧和盒体之间预留0.15mm的装配间隙，既保证插拔顺畅，又不会因为间隙过大导致盒体晃动。安装边界上，支架整体外轮廓比盒体单边大4mm，贴装面的有效粘贴面积达到65平方厘米，配合常规的泡棉双面胶就能承受3倍以上的盒体重量，即使长期挂装也不会出现脱落问题。支架的壁厚做了2mm的均匀设计，既保证整体结构强度，不会因为日常插拔USB接口导致框体变形，也不会因为壁厚过大增加不必要的材料成本，适合3D打印小批量制作或者注塑开模量产。考虑到不同安装场景的需求，支架的贴装面没有做定位柱或者卡扣结构，用户可以根据电视后盖的布线空间自由调整粘贴位置，不管是贴在电视后盖的居中位置还是侧边位置，都能保证盒体安装稳固，线材可以顺着电视支架的走线槽隐藏布置，完全不会外露。
