带沉孔L型开槽定位支撑零件

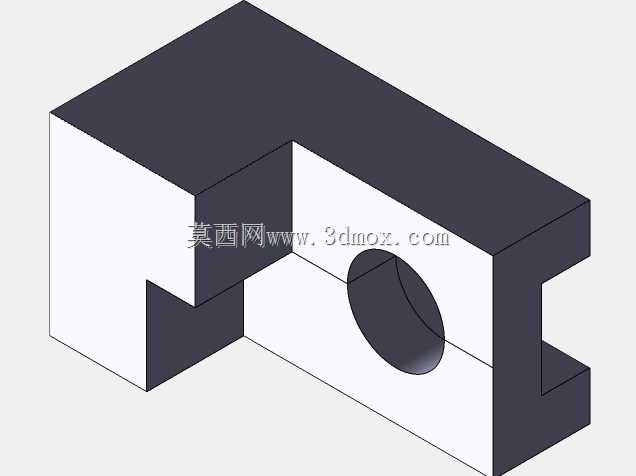

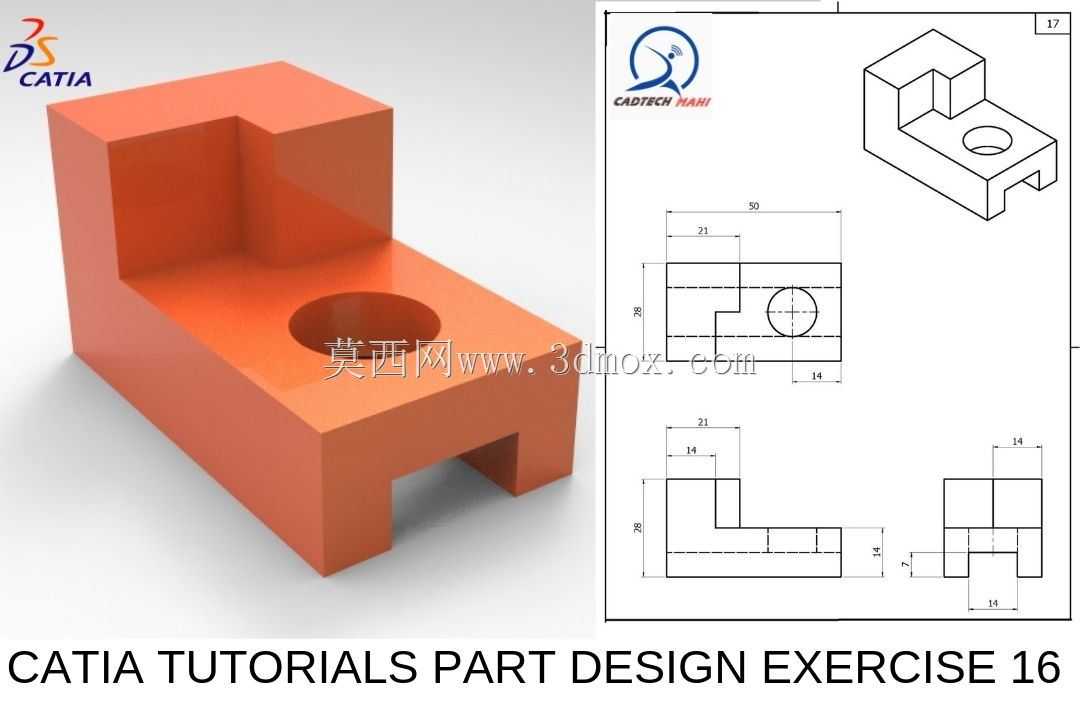

该零件属于小型机加工定位支撑类构件，常见于工装夹具、小型自动化设备的工位定位环节，也可作为教学建模阶段的典型切削加工练习载体。从结构功能来看，零件整体采用L型弯折的基体形态，底部开设通槽，可直接卡接在设备台面的T型槽或者导轨凸沿上，无需额外制作复杂的安装基座，槽宽与槽深的尺寸公差直接决定安装后的配合间隙，设计时需根据适配的导轨规格预留0.1-0.2mm的滑动间隙，避免卡滞同时保证定位精度。零件上部的水平台面上加工有圆形沉孔，该孔可用于穿装锁紧螺栓，将零件与被支撑工件压紧固定，也可作为定位销的安装孔，实现相邻构件的精准对位，沉孔的深度设计需保证螺栓头部完全沉入台面以下，避免突出部分干涉工件的放置。上部后侧的立板结构可作为定位挡边使用，工件放置在水平台面上时，侧面可直接抵靠立板实现X方向的定位，立板与水平台面的垂直公差需控制在0.05mm以内，避免定位时出现角度偏差。设计过程中优先采用块体叠加切除的思路完成建模，首先绘制L型的基体截面拉伸得到整体毛坯，随后对底部进行开槽切除，再对上部立板的缺口部分做减材处理，最后完成沉孔的切削加工，所有外棱边均做0.5mm的倒角处理，既可以去除加工毛刺，也能避免安装时划伤操作人员或工件表面。从安装边界来看，零件整体占用的安装空间较小，底部通槽的跨度决定了其适配的导轨宽度，水平台面的长宽尺寸需满足被支撑工件的接触面积要求，避免支撑时出现应力集中导致工件变形，沉孔的中心距立板的尺寸需与待固定工件的安装孔位完全匹配，保证锁紧后工件不会出现窜动。这类零件在实际生产中多采用铝合金或45号钢加工，铝合金材质多用于低载荷的定位场景，自重小拆装方便，45号钢材质则用于需要承受较大压紧力的工装工位，加工后可做发黑处理提升防锈能力。
