双排直插8位母座连接器结构设计

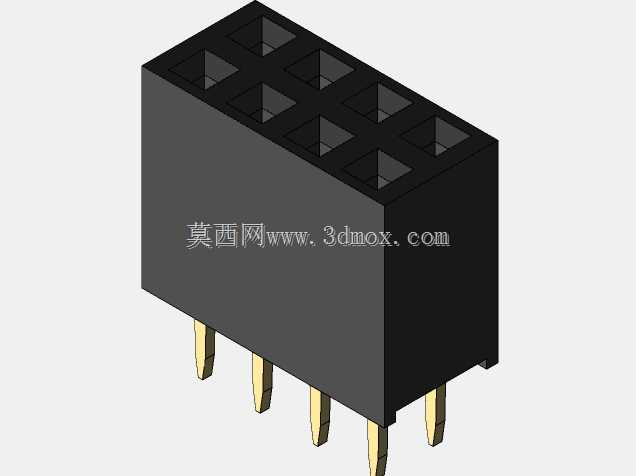

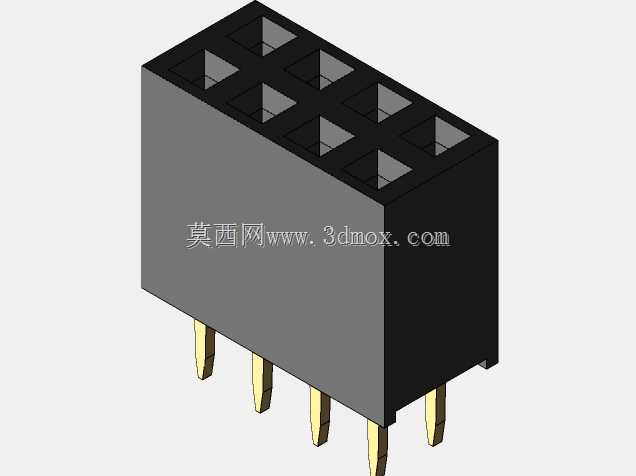

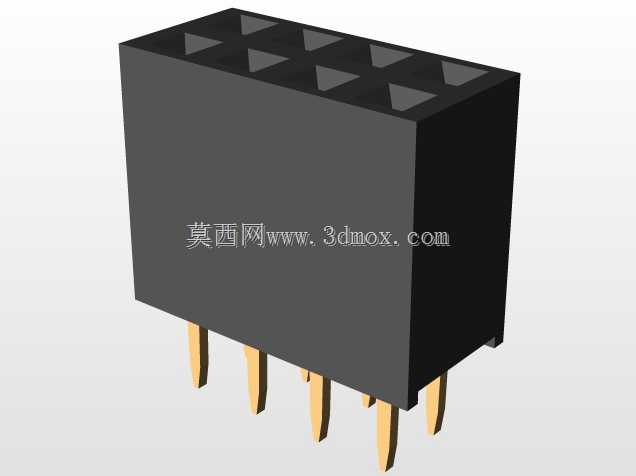

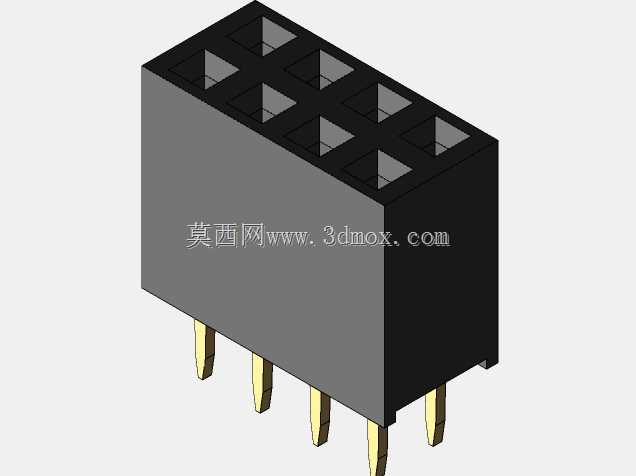

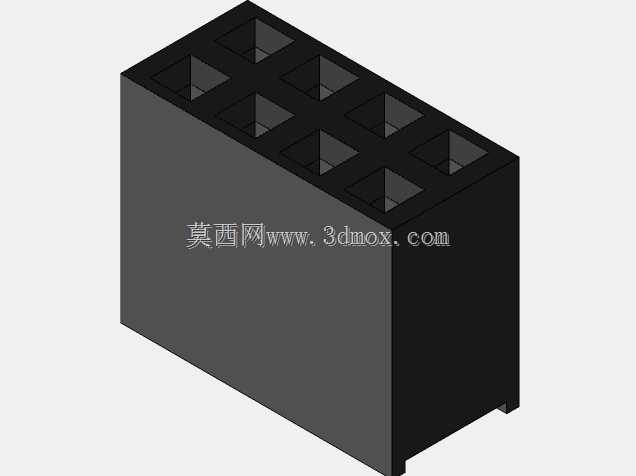

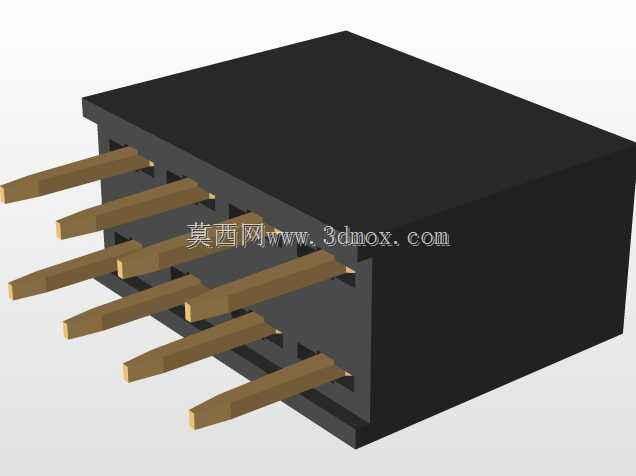

这款双排8位直插母座连接器，是板级电路互联场景里极为常用的基础元件，日常在工控控制板、消费电子主板、电源模块板卡上都能见到它的身影，核心作用是实现两块PCB板之间、或者板卡与外接功能模块之间的信号与小电流传输，相比单排排针排母，它在相同板宽占用下能提供双倍的连接点位，空间利用率更高。从结构设计来看，主体采用耐高温绝缘塑胶基座，基座上开设两排共8个方形插孔，每个插孔内部都预装了铍铜镀金接触弹片，弹片采用双曲面接触设计，公针插入时能形成多点稳定接触，降低接触电阻，避免长期使用后出现接触不良、信号衰减的问题，同时弹片的夹持力经过反复调校，既能保证公针对插时的顺畅度，又能提供足够的保持力，避免设备受振动时出现连接松脱。基座下方伸出的8根直插式焊针采用标准2.54mm间距设计，这个间距是行业通用的板对板连接标准间距，适配市面上绝大多数万用板、PCB设计的标准孔位，焊针长度经过精准控制，过波峰焊时既能保证焊锡充分浸润焊盘，又不会因为针脚过长导致焊后剪脚工序额外增加工时，焊针根部做了阶梯卡位设计，插入PCB安装孔时能精准控制插入深度，避免连接器贴板歪斜，保证焊接后整体平整度。设计过程中重点考虑了安装边界的适配性，基座整体外形方正，侧壁厚度均匀，既保证了注塑成型时的塑胶填充流动性，避免出现缺胶、气泡等成型缺陷，又控制了整体外形尺寸，在多组连接器并排安装时不会出现侧壁干涉，相邻连接器之间可以紧贴排布，最大化节省板卡安装空间。绝缘基座选用的材料具备UL94-V0级阻燃特性，在板卡出现过流高温情况时不会出现自燃、熔融滴落的问题，满足电子设备的安规要求，接触弹片的镀金层厚度兼顾了导电性能与抗氧化能力，在常规工业环境下长期使用也不会出现氧化锈蚀导致的连接失效。在实际选型使用时，这款连接器适合传输低压差分信号、直流控制信号以及额定电流范围内的供电连接，不适合大电流功率传输场景，安装时需要注意焊针对应PCB孔位的公差匹配，避免强行压入导致焊针弯曲、基座开裂，对插公座时需要保证垂直施力，避免斜向插入导致内部弹片变形，影响后续接触可靠性。
