双法兰异径过渡连接座结构设计

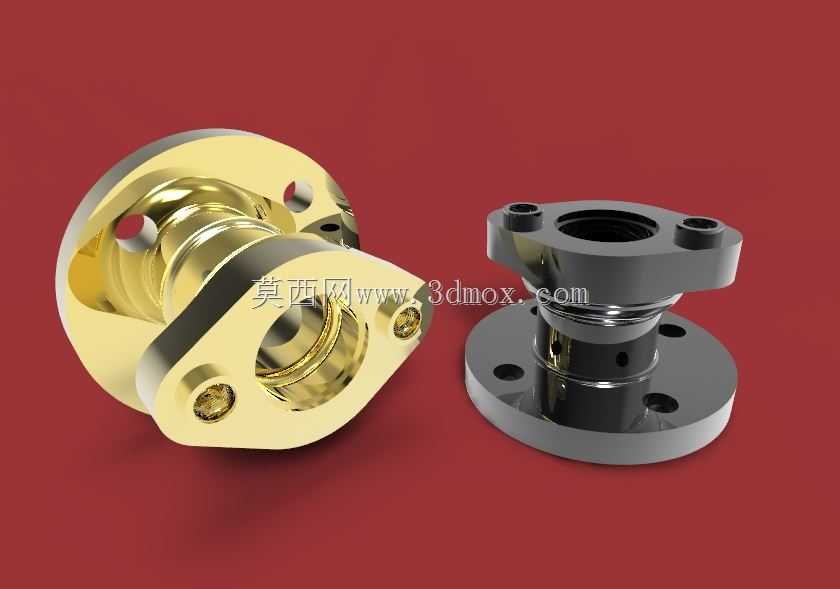

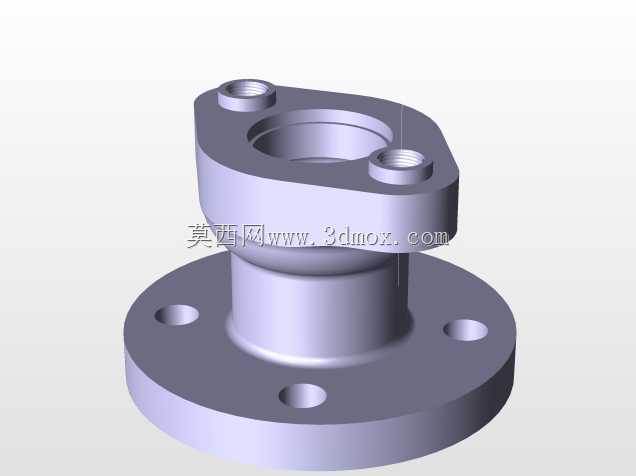

这类异径双法兰连接结构，常应用在液压管路、气动输送系统、小型工艺管线的变径对接场景中，核心作用是实现两种不同通径、不同安装孔位布局的管路或设备端口的刚性密封连接，避免管路变径处出现应力集中、密封失效的问题。从结构设计逻辑来看，下部采用标准圆形法兰盘结构，盘面均匀分布四个安装通孔，用于和下方大口径管路端或者设备基座端做螺栓紧固，法兰盘与中部筒体采用大圆角过渡，能够有效降低管路运行过程中介质压力波动带来的局部应力集中，避免长期交变载荷下出现焊缝或者结构开裂的问题。上部采用非对称的腰形法兰结构，设置两个内螺纹安装孔，用于对接上方小口径的功能阀块或者仪表安装座，这种非对称的孔位设计可以起到防错装的作用，避免现场装配时出现角度错位导致的介质流向偏差。中部的变径筒体段做了等壁厚设计，内壁光滑过渡无台阶，能够减少介质流经变径段时的压损，同时避免介质残留堆积，对于输送洁净流体或者带有微小颗粒的介质都有较好的适配性。安装边界方面，下部圆形法兰的安装孔位采用通用的跨中分布设计，能够适配多数同通径的标准法兰接口，不需要额外做转接板加工；上部腰形法兰的两个螺纹孔深度经过校核，能够保证螺栓拧入后有足够的啮合长度，同时不会穿透法兰端面影响密封面的平面度。密封面的设计上，上下两端的法兰端面都预留了密封槽安装位，可根据输送介质的特性选配O型圈、金属缠绕垫等不同类型的密封件，满足不同压力等级、不同温度工况的使用需求。整体结构采用一体化建模设计，所有过渡圆角、孔位倒角都做了工艺性优化，既适合采用棒料直接数控加工成型，也适合采用铸造毛坯后做精加工的生产工艺，能够适配不同批量的生产需求。在实际选型应用中，这类连接座可以直接替换管路系统中需要现场焊接的变径接头，减少现场焊接作业的工作量，同时避免焊接变形带来的密封面平面度超差问题，提升管路装配的效率和长期运行的可靠性。
