哈瓦拉结构异形轴类连接零件

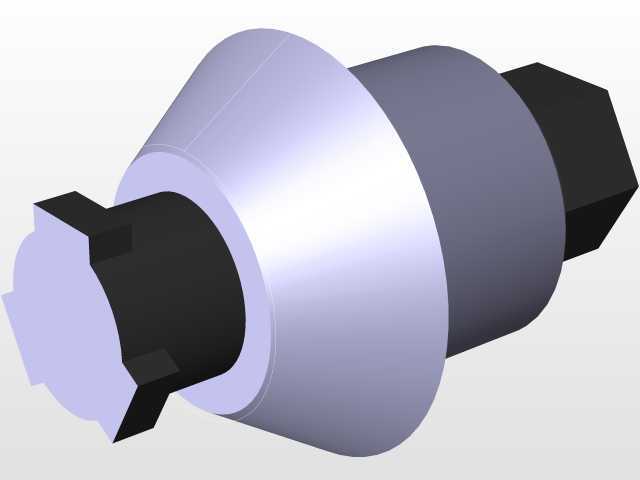

　　该零件属于轴类连接构件范畴，在各类工装夹具、小型传动模组、非标自动化设备的工位定位结构中应用广泛，主要承担周向扭矩传递、轴向位置限位、相邻部件同轴对接的核心作用，可适配多类需要快速装拆、周向防转的机械连接场景，比如小型检测设备的快换工装头、手动装配工位的定位销组件、轻工机械的传动端对接结构都能见到这类结构的身影。从结构设计逻辑来看，零件采用多段变径的整体式结构，一端设置外六角施力段，方便装配时使用扳手施加拧紧扭矩，避免装配过程中零件表面打滑损伤，六角段的对边尺寸按照常规手动工具的适配规格设计，能兼容标准开口扳手、套筒工具的操作空间，不需要定制专用工装就能完成装拆作业。紧邻六角段的是大直径圆柱定位段，

　　该段的外圆表面做了高精度的公差控制，主要用于和安装基座的内孔形成间隙配合或者过渡配合，保证零件安装后的同轴度，避免传动过程中出现偏摆抖动，大直径段的端面同时承担轴向限位的作用，和安装基座的贴合面接触后，就能确定零件的轴向安装位置，不需要额外调整轴向垫片就能控制装配尺寸。中间的锥面过渡段是整个零件的结构核心，锥度按照常用的自锁锥角范围设计，既可以和对接件的内锥面形成紧密贴合，实现无间隙的周向传动，又能在承受一定轴向拉力的时候保持自锁状态，不会因为设备运行的振动出现松脱，锥面的表面粗糙度要求控制在合理范围，既保证配合面的接触面积足够传递额定扭矩，又不会因为加工精度过高提升不必要的制造成本。另一端的异形花键式对接头，采用多齿对称结构，

　　齿形的受力面做了圆弧过渡处理，避免应力集中导致的齿根断裂，该段主要和配套的传动件内齿槽配合，能够传递更大的扭矩，相比普通平键连接，这种多齿对接的结构受力更均匀，在频繁正反转的传动场景下使用寿命更长，同时对接头的端部做了倒角导向设计，装配时不需要精确对位就能顺利插入对接内孔，降低现场装配的对位难度。从安装边界来看，零件的最大外径位于中间锥面的大端位置，安装时需要预留足够的径向空间，避免和周边的其他构件发生运动干涉，六角段的长度需要满足扳手操作的最小空间要求，设计安装基座的时候要在六角段周边留出扳手转动的避让空间，不能被周边结构挡住导致无法施加拧紧力矩。异形对接头的伸出长度需要和对接件的内孔深度匹配，保证对接后锥面能够完全贴合，

　　不会出现对接不到位导致的传动间隙。零件整体采用回转类结构为主，仅一端的六角段和另一端的异形对接头为非回转结构，加工时可以先采用车削工艺完成所有回转面的加工，保证各段圆柱、锥面的同轴度，之后再采用铣削工艺加工六角段和异形对接齿，工艺路线成熟，不需要特殊的加工设备就能实现批量生产，零件的各段过渡位置都设置了退刀槽或者圆角过渡，既方便加工时的刀具退刀，又能减少热处理过程中的应力集中，降低零件淬火时出现开裂的风险。在实际选型应用中，需要根据传递的额定扭矩核算锥面的配合压力和异形齿的接触强度，避免过载使用导致齿面压溃或者锥面打滑，同时要根据应用场景的环境要求选择对应的表面处理方式，在普通干燥的室内工装场景下可以采用发黑处理提升防锈能力，在有一定腐蚀的工况下可以采用镀锌或者镀镍处理，延长零件的使用寿命。这类零件相比标准的紧固件，能够同时实现定位、传动、快拆的多重功能，在很多空间受限、无法同时布置定位销、平键、紧固件的紧凑结构中，能够大幅减少装配零件的数量，缩小整个机构的体积，是小型非标设备、工装夹具设计中非常实用的一类连接构件。
