工业开关电源钣金外壳结构设计

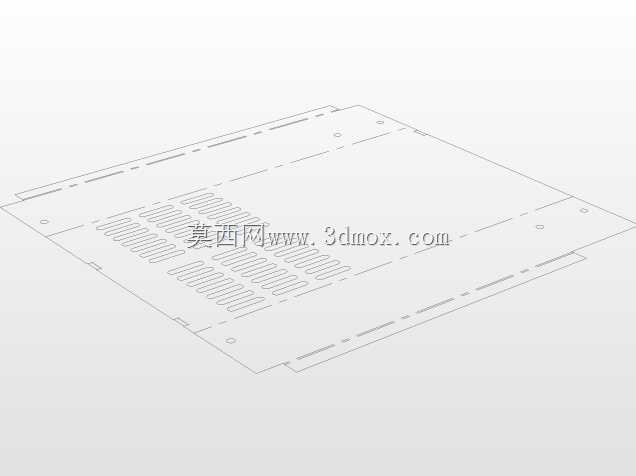

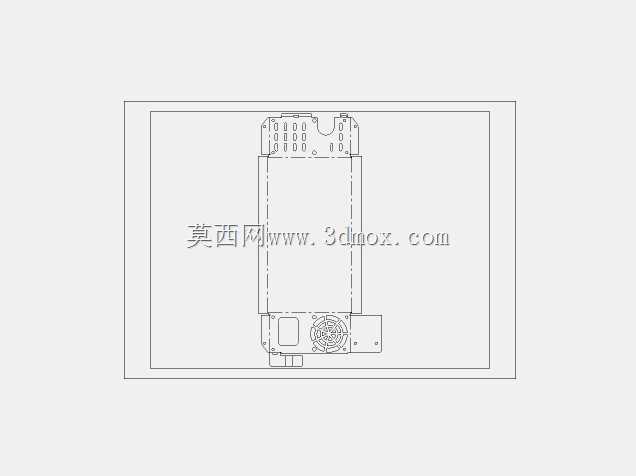

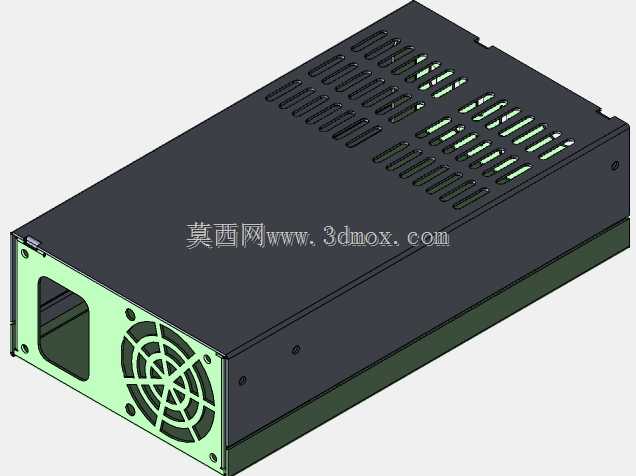

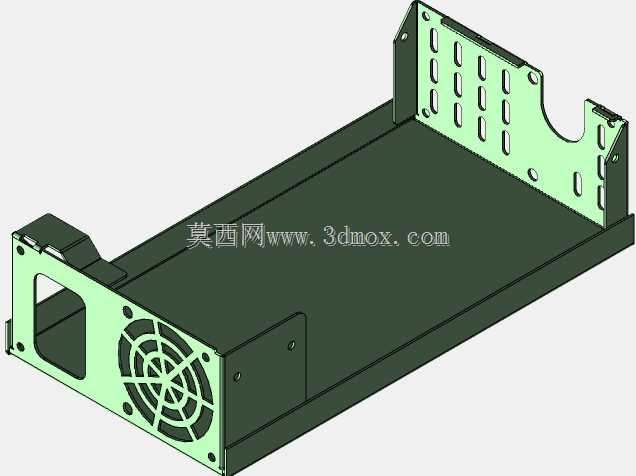

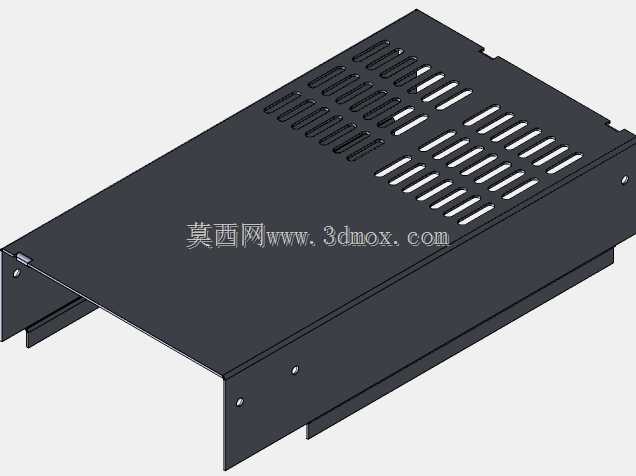

这款钣金结构的电源壳体，主要面向工业自动化控制、工控设备供电、通讯基站配套、小型机电设备内置供电场景使用，作为开关电源的承载防护结构，需要同时满足内部电路板、功率器件、散热组件的安装固定，以及外部设备的接线、安装固定需求，同时要兼顾电磁屏蔽、通风散热、外力防护的多重工程要求。从设计思路来看，整体采用分体式钣金折弯拼接结构，主体外壳采用1.2mm厚度的冷轧钢板折弯成型，兼顾结构强度与轻量化需求，避免壳体过重增加设备整体负载，同时足够的板材厚度可以保证长期使用过程中不会因为器件震动、安装受力出现形变，影响内部元件的连接可靠性。壳体侧面预留的轴流风扇安装位，匹配标准8025规格散热风扇，安装孔位采用翻边冲孔工艺，既保证风扇安装的贴合度，也能避免锐边割伤安装人员的手部，风扇外侧的格栅防护结构采用一体冲压成型，不需要额外加装防护网，减少装配工序的同时，保证通风面积满足功率器件的散热需求，避免内部功率管、变压器等发热元件因为积热出现性能衰减。壳体上盖的散热槽采用长条形错位排布的冲孔设计，顺着内部空气流动的方向开设，既可以保证热空气顺利从壳体上部排出，形成下进上出的顺畅散热风道，也能避免外界的金属碎屑、较大颗粒的灰尘直接掉落至内部电路板上，降低短路风险，同时这种排布方式可以最大程度降低上盖的结构强度损失，不会因为开设散热孔导致上盖容易出现弯折变形。壳体一端预留的接线开口，匹配标准接线端子排的安装尺寸，开口边缘做了折边处理，既可以增加开口处的结构强度，也能避免穿线时划伤线缆绝缘层，造成漏电隐患。安装边界方面，壳体底部预留了四个凸台安装孔，匹配M4规格的固定螺丝，孔位间距符合常规工控电源的通用安装尺寸，可以直接替换同规格的现有电源壳体，不需要重新调整设备内部的安装位，适配性较强。壳体的拼接处采用卡扣与螺丝结合的固定方式，日常维护拆卸时不需要完全拆除所有螺丝，松开侧边的固定螺丝即可翻开上盖进行内部元件的检修，降低后期维护的操作难度。整体结构的折弯圆角都按照钣金加工的最小工艺圆角设计，避免出现加工开裂的问题，所有外露的边缘都做了去毛刺处理，符合电气设备的安全防护要求，表面采用哑光黑色喷塑处理，既可以提升壳体的耐腐蚀性能，也能避免使用过程中反光造成的视觉干扰，同时喷塑层可以起到一定的绝缘作用，降低壳体带电的安全风险。内部预留的安装柱高度经过精准核算，保证电路板安装后与壳体底部留有足够的安全爬电距离，同时预留了变压器、电解电容等较高元件的安装空间，不会出现元件顶到上盖的问题。
