手持类产品型腔与型芯注塑模具结构

　　这套模具结构针对手持类产品的外壳注塑成型需求设计，核心成型零件分为型腔与型芯两部分，分别对应产品的外表面与内表面成型需求。在实际量产场景中，这类模具通常安装在卧式注塑机的动定模安装板上，适配常规120吨到180吨锁模力的注塑设备，可满足ABS、PC+ABS等常用手持产品外壳材料的注塑成型工艺要求。从结构设计逻辑来看，分型面的选择完全贴合产品的最大轮廓线，沿着手持产品的侧边弧度走势做连续贴合，最大程度减少分型面处的飞边产生概率，同时也能简化后续合模时的定位校准流程，降低量产阶段的调机难度。

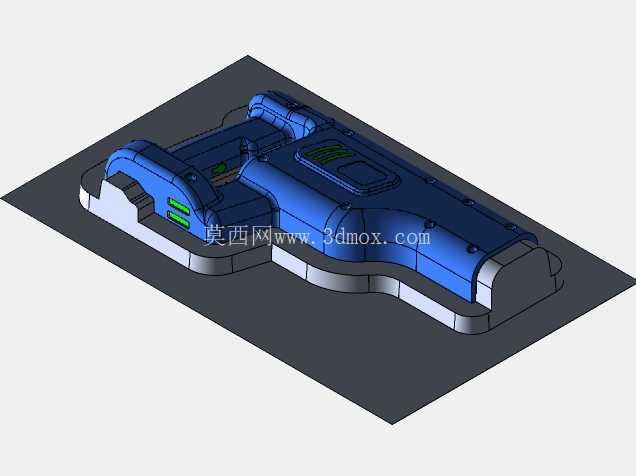

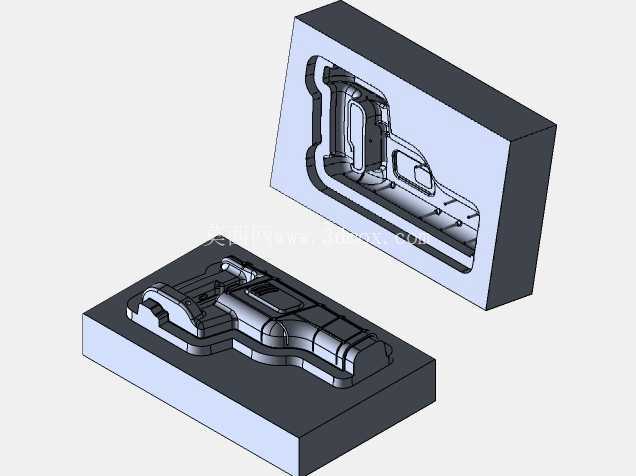

　　型腔部分采用整体式镶件结构，直接嵌入定模板的模框内，型腔表面的曲面造型完全复刻手持产品的外轮廓弧度，包括握持区域的内凹曲面、按键区域的避让槽位、侧边的装配卡扣让位结构，都在型腔加工阶段通过数控铣削配合电火花工艺完成成型，避免后续多镶件拼接带来的拼接痕迹影响产品外观质量。型芯部分对应产品的内部结构，除了成型产品的内表面轮廓，还预留了多个柱位与筋位的成型结构，对应手持产品内部的电路板安装柱、电池仓限位筋、卡扣配合位的结构，所有筋位的脱模斜度统一设置在1.5度到2度之间，既保证注塑时的材料填充流动性，也能避免脱模时出现筋位拉伤的问题。

　　在安装边界方面，整套模架采用标准龙记模架规格，定模侧的总厚度控制在180mm以内，动模侧总厚度控制在220mm以内，模架的长宽尺寸为350mm*400mm，可适配多数中小型注塑机的哥林柱间距要求，不需要额外定制非标模架就能直接上机安装。冷却水路的布局围绕型腔与型芯的成型区域做环绕布置，型腔侧采用直径8mm的直通式水路，距离型腔表面的距离统一控制在15mm到20mm之间，保证冷却均匀性，避免产品出现局部收缩不均导致的变形问题；型芯侧则采用隔水片式的冷却结构，针对型芯内部的深腔区域做针对性冷却，减少产品内外表面的冷却温差，降低产品翘曲变形的概率。顶出结构采用顶针配合顶块的组合形式，在产品的周边非外观区域设置直径6mm的圆顶针，在产品内部的平面区域设置方形顶块，顶出力分布均匀，避免顶出时产品出现顶白、顶穿的缺陷，同时顶针的排布位置避开了产品内部的柱位与筋位，防止顶出时结构受力断裂。在实际生产应用中，这套模具主要用于生产手持类电动工具、手持检测设备的塑料外壳部件，这类外壳产品对外观表面质量要求较高，同时需要保证内部装配尺寸的精度，确保后续电路板、电池、按键等零件可以顺利装配，不会出现装配间隙过大或者干涉的问题。

　　设计过程中针对产品的壁厚做了均匀化处理，整体壁厚控制在2.2mm到2.5mm之间，避免壁厚差异过大导致的缩水、气泡等注塑缺陷，同时在产品的转角位置全部做了R0.5以上的圆角过渡，既减少注塑时的应力集中，也能提升产品外壳的结构强度，避免日常使用中出现摔裂的问题。排气槽的设计开设在分型面的末端，深度控制在0.02mm，既可以顺利排出注塑过程中型腔内的空气，避免产品出现烧焦、缺胶的问题，也不会因为排气槽过深导致飞边溢出。导向结构采用标准的导柱导套配合，四个导柱分别布置在模架的四个角位，其中一个导柱做偏置处理，防止合模时动定模装反，导柱的有效导向长度比型芯的最高面高出20mm以上，保证合模时导柱先进入导套完成定位，再让型腔与型芯贴合，避免碰伤成型面。
