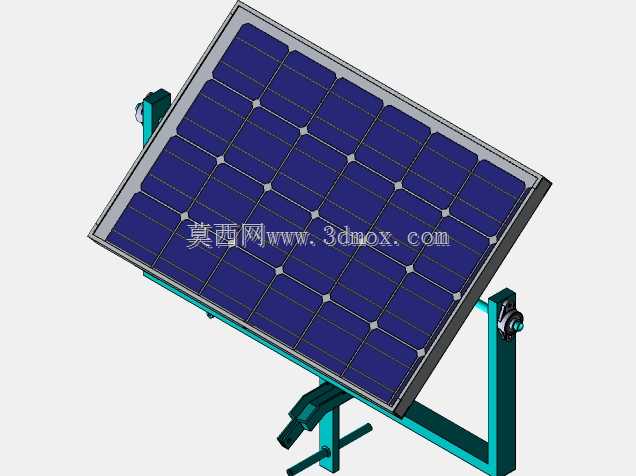

双轴太阳能跟踪LED应用支撑装置

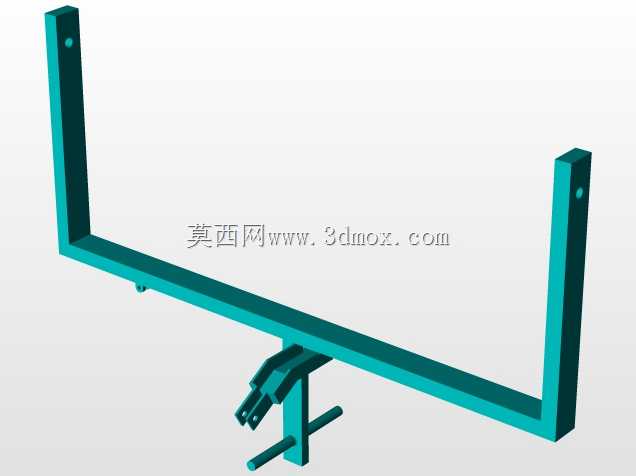

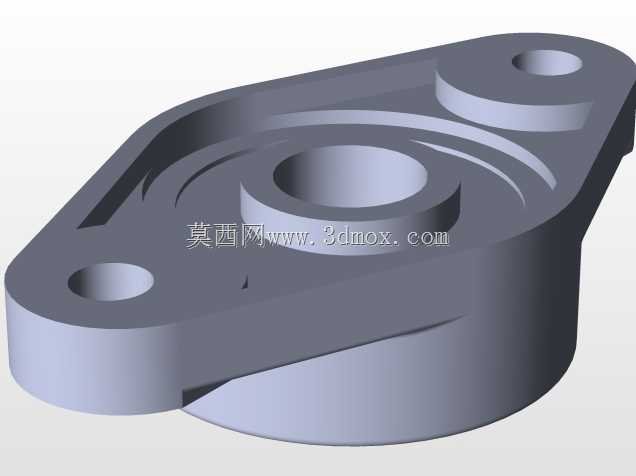

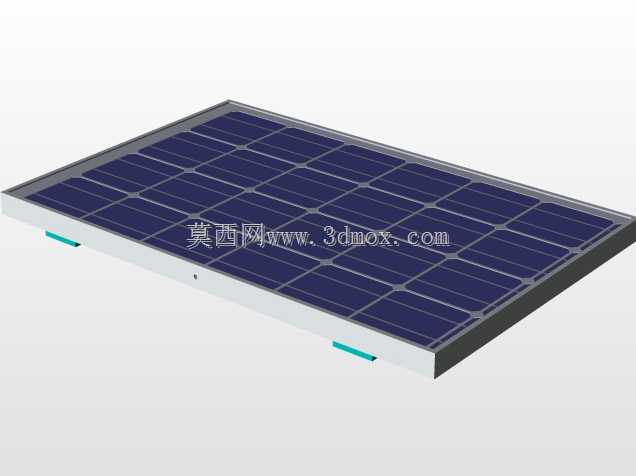

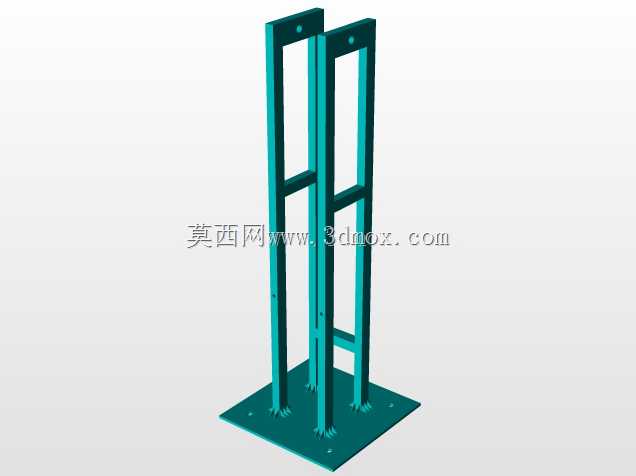

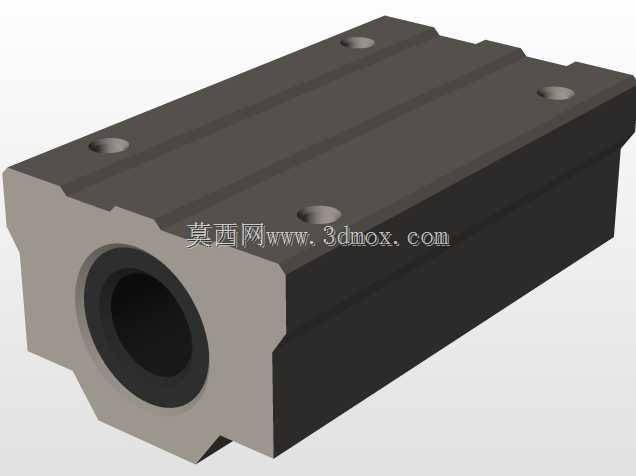

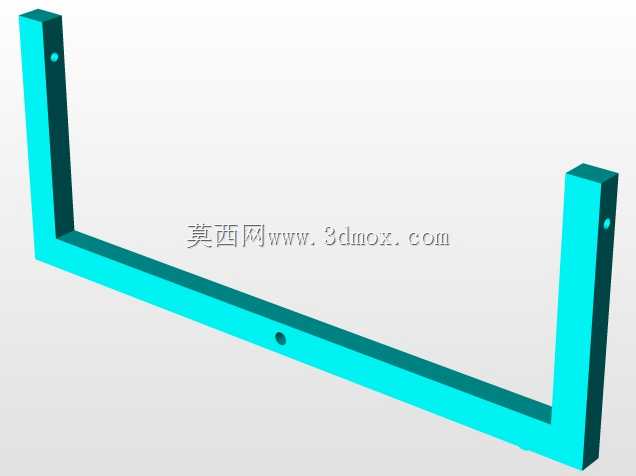

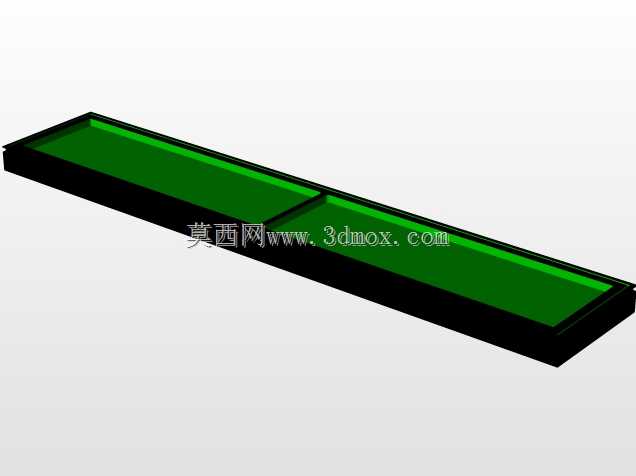

该装置主要面向户外分布式光伏配套LED照明、小型离网光伏供电场景设计，可适配园区步道照明、偏远区域监控供电、野外临时作业点位补光等实际使用需求，核心作用是通过双轴转动调整搭载组件的朝向，最大化接收太阳辐照量，提升光伏组件的发电效率，为配套的LED负载提供稳定的电力供给。从功能实现逻辑来看，装置采用垂直立柱搭配顶部回转支撑的结构，竖直方向的回转机构可实现水平方向360度方位角调整，顶部的俯仰铰接结构可实现0到90度范围的高度角调整，两个维度的调整配合可覆盖太阳全天的运行轨迹，避免固定安装角度下早晚时段辐照入射角过大导致的发电效率折损。设计过程中优先考虑户外长期使用的结构稳定性，底部采用大质量混凝土配重基座，无需现场浇筑地脚螺栓，可直接放置在硬化地面完成安装，降低野外施工的复杂度；立柱采用方形型材拼接，兼顾抗扭刚度与材料成本，控制箱体分置在立柱中下部两侧，一侧可放置储能电池与充放电控制模块，另一侧预留LED驱动与通信模块的安装空间，走线全部通过立柱内部空腔布置，避免线缆外露老化。安装边界方面，基座占地尺寸控制在一平方米以内，整体高度不超过两米，可适配多数户外场景的限高要求，顶部安装面预留标准孔位，可兼容常规尺寸的小型光伏板与LED补光组件，转动部位采用密封轴承结构，可阻挡雨水与沙尘进入转动副，降低后期维护频次。结构设计时特意将重心控制在立柱中心轴线上，避免双轴转动过程中出现偏载卡顿，配重基座的重量经过核算，可抵御六级大风下的倾覆力矩，无需额外拉索固定，适合在开阔无遮挡的户外区域快速部署。
