侧吹式离心散热鼓风机结构设计

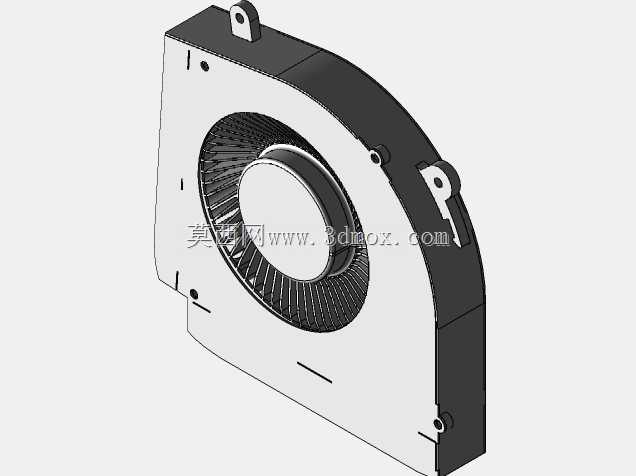

这款侧吹式离心散热风机，是紧凑型电子设备风冷散热方案里的常用部件，日常在笔记本电脑、一体机、小型工控主机、便携投影设备这类内部空间局促的产品中应用广泛，和常规轴流风扇直吹的出风方向不同，它采用侧方出风的结构设计，能够顺着设备内部的散热鳍片风道形成定向气流，把热源传导到鳍片上的热量快速带出设备壳体，避免核心元器件因为积热出现性能降频或者寿命衰减的问题。从结构设计逻辑来看，这款风机采用蜗壳式流道设计，叶轮采用多翼式前倾叶片布局，能够在有限的轴向厚度下实现更高的风压输出，毕竟这类应用场景里，气流往往需要穿过密集的散热鳍片缝隙，没有足够的静压就无法形成有效贯通的气流，很容易出现鳍片末端风量不足的散热死区。外壳采用上下扣合的装配结构，侧边预留的带孔安装耳是设计时重点考量的安装边界，三个安装位的孔位公差需要控制在合理范围内，保证装配时不会因为壳体注塑收缩出现孔位错位，安装耳的凸台高度也做了适配，既可以保证螺丝锁附时不会压裂蜗壳壳体，也能让风机和安装基面之间留出合适的减震间隙，避免风机运转时的振动直接传递到设备外壳引发共振噪音。叶轮和内置驱动电机的同轴度是设计时的核心管控点，一旦同轴度偏差超出阈值，不仅会让运转噪音大幅提升，还会加快轴承的磨损速度，缩短风机的无故障运行时长。蜗壳的型线是经过流道仿真优化的，从叶轮圆周到侧方出风口的截面是逐步收窄的，能够把叶轮甩出的气流顺畅导向出风口，减少流道内的涡流损耗，在相同转速下实现更高的出风效率。这类薄型离心风机的轴向厚度做了严格控制，能够适配超薄型电子设备的内部堆叠要求，不需要占用过多的纵向安装空间，出风口的法兰边尺寸也和常规散热鳍片的入风口尺寸做了适配，装配时可以直接对接鳍片风道，不需要额外设计导风罩件，能够减少整机的装配零件数量，降低组装工序的复杂度。日常选型时，除了关注风机本身的风量风压参数，还要注意安装耳的定位尺寸和设备内部的固定柱位置匹配，出风口和散热鳍片之间的贴合度要做好密封，避免出现气流旁通漏风的问题，否则会大幅降低实际的散热效率，同时要预留好风机供电走线的空间，避免线材剐蹭到高速旋转的叶轮引发故障。
