电脑VGA显卡散热轴流风扇结构设计

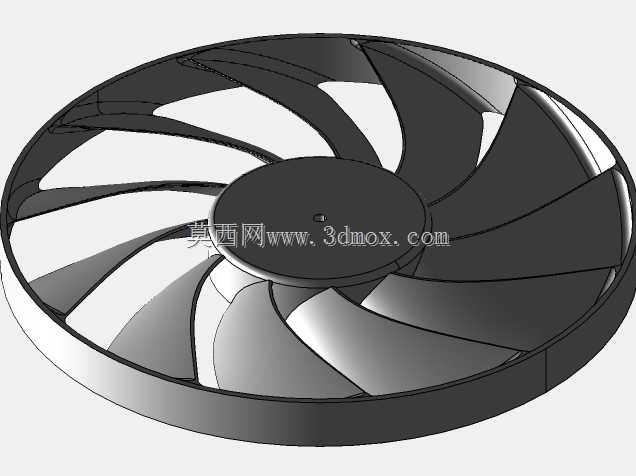

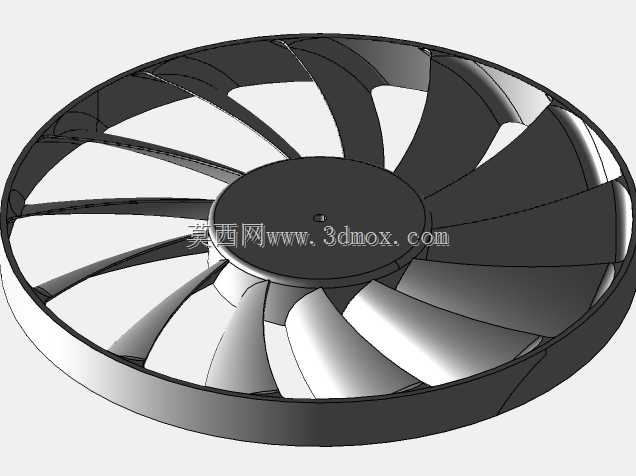

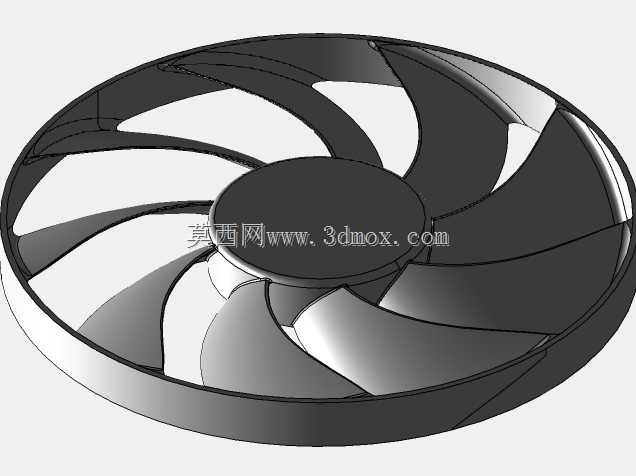

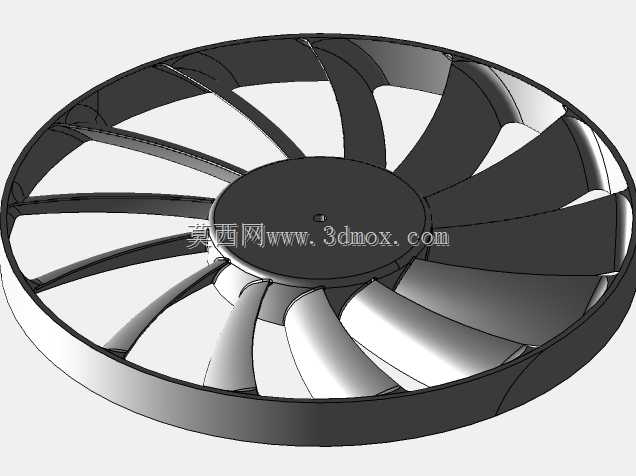

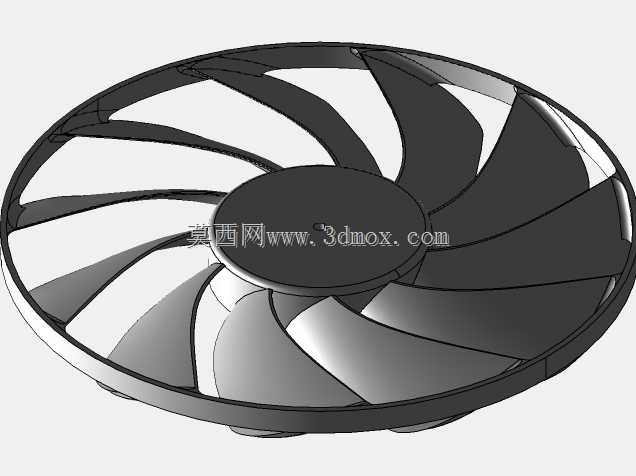

这款VGA散热风扇主要面向台式机独立显卡的风冷散热场景，是显卡散热模组的核心动部件，承担着将显卡核心、显存、供电元件工作产生的热量通过强制对流带走的作用，直接决定显卡高负载运行时的温度稳定性与硬件寿命。从结构设计来看，该风扇采用外转子驱动的轴流结构，中心轮毂为电机安装位，内部可容纳直流无刷外转子电机，轮毂直径与电机外径匹配，保证电机安装同轴度，避免运转时出现动平衡偏差引发的振动噪音。扇叶采用不等距后掠式曲面设计，这种设计思路是为了在相同转速下获得更高的风压与风量，同时打破扇叶旋转时的周期性气流共振，降低运转噪音，扇叶的曲面弧度经过气流仿真优化，进风侧边缘做了导角处理，减少进气紊流，出风侧的叶型角度匹配显卡散热鳍片的流道阻力，保证气流能够顺畅穿透鳍片间隙，避免气流在鳍片表面形成涡流损失风压。外框采用一体式环形结构，既作为扇叶的防护结构，也起到气流导流的作用，框体的轴向宽度与扇叶轴向尺寸匹配，保证气流不会从扇叶边缘侧漏，提升送风效率，框体的安装孔位按照常规VGA显卡散热模组的安装标准设计，可直接适配对应规格的散热鳍片模组，安装时通过减震胶钉固定，能够吸收风扇运转时的微小振动，避免振动传递到显卡PCB引发共振。从安装边界来看，该风扇的整体外径适配常规单槽、双槽显卡的散热模组安装空间，轴向厚度控制在显卡散热允许的尺寸范围内，不会超出显卡挡板的安装限高，扇叶与外框之间保留均匀的转动间隙，既避免运转时扇叶蹭到外框引发异响，也不会因为间隙过大导致气流回流损失。在实际应用中，这类风扇通常搭配铝制挤型或铜底焊接的散热鳍片使用，风扇吹出的气流垂直吹向鳍片表面，通过热交换将鳍片上蓄积的热量带走，针对显卡不同区域的发热差异，扇叶的叶型在不同半径位置的倾角做了差异化设计，靠近轮毂的区域扇叶倾角更大，弥补中心区域线速度不足带来的风量缺口，靠近外框的区域扇叶倾角稍小，适配高转速下的气流特性，保证整个出风面的风量分布均匀，避免鳍片局部区域散热不足出现热点。设计过程中需要重点考量动平衡精度，扇叶的重量分布均匀性控制在毫克级，避免高转速下出现振动，同时扇叶材质选用耐温的工程塑料，能够长期承受显卡散热排出的热风温度，不会出现长期高温下的形变老化，保证长期运转的结构稳定性。
