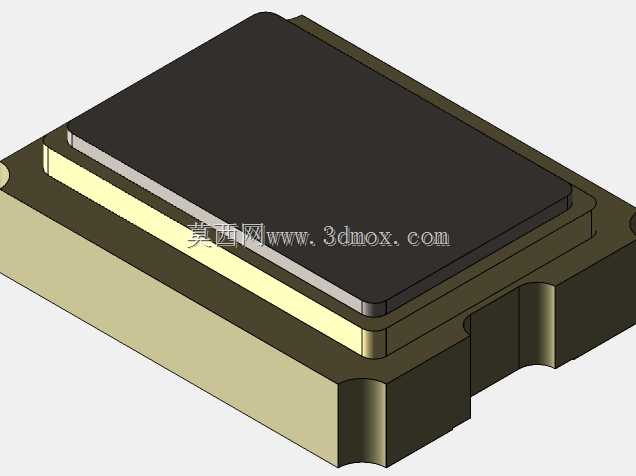

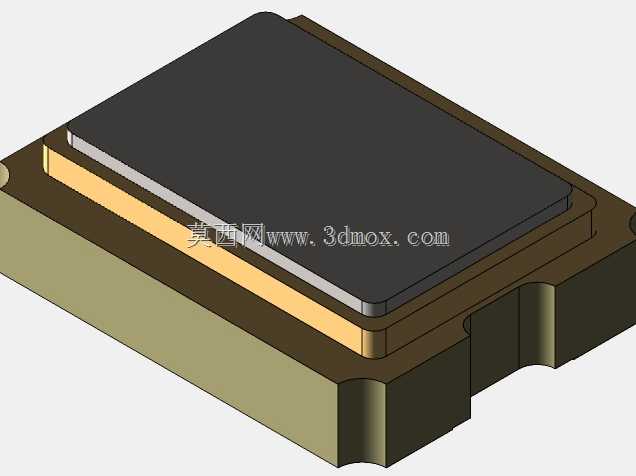

贴片式超级电容器三维结构设计

在高密度PCB组装场景中，表贴储能元件的选型与结构适配直接决定板卡空间利用率与生产良率，这款贴片式超级电容的三维建模，完全围绕SMT全流程工艺要求展开。从实际应用场景来看，这类11mF量级的超级电容，多用于工控板卡掉电数据保持、便携设备瞬时功率补能、智能传感器节点储能供电，需要兼容回流焊高温制程，同时在有限的板上空间内实现稳固的机械连接。设计过程中首先明确安装边界约束，采用3225标准封装尺寸，即本体长宽对应3.2mm与2.5mm规格，引脚焊盘位置完全匹配行业通用焊盘定义，无需额外修改PCB封装库即可直接导入现有设计，避免选型阶段的封装适配工作量。本体结构分层设计时，充分考虑元件实际生产的叠层结构：底部为耐高温塑封基座，承载内部卷绕式储能电芯，两侧引出金属化焊接端电极，端电极做了圆弧过渡处理，既避免回流焊时锡膏爬锡过高导致的连锡缺陷，也能在PCB受外力形变时释放部分应力，降低元件焊点开裂风险。顶部的黑色封装层采用哑光阻燃材质建模，还原实际元件的激光打标区域预留位，结构上做了微凸的弧度处理，匹配真实塑封工艺的脱模斜度与成型特征，不会出现直角棱边的建模失真。建模时特意还原了端电极与塑封本体的台阶差，这个细节在SMT生产中直接影响锡膏印刷的钢网开口设计，台阶高度控制在0.15mm，保证锡量刚好覆盖焊接面，不会出现少锡或锡珠问题。从结构工程师选型角度，这个模型完整还原了元件的所有干涉检查特征，在做板卡堆叠设计时，可以直接导入装配体进行空间校验，确认元件与周边接插件、芯片、结构件的安全间隙，避免试产阶段出现元件顶壳、焊盘与周边走线距离不足等问题。不同于普通陶瓷电容或电解电容的结构，超级电容的内部电芯厚度更大，因此本体高度做了精准还原，对应实际产品的2.0mm标称高度，在做薄型化设备设计时，可以直接用这个模型核对壳体内部的净空高度，不需要反复核对规格书的尺寸参数。端电极的金属部分做了镀锡层的质感区分，建模时保留了电极表面的细微粗糙特征，还原真实元件的焊接面状态，在做装配仿真时可以更准确地模拟焊点的应力分布。整个模型的所有倒角、拔模角度、尺寸公差都对应量产元件的实际参数，没有做理想化的简化处理，不管是用于PCB装配的干涉检查，还是用于生产工艺的仿真模拟，或是教学演示中的电子元件结构讲解，都能提供足够精准的结构参考。
