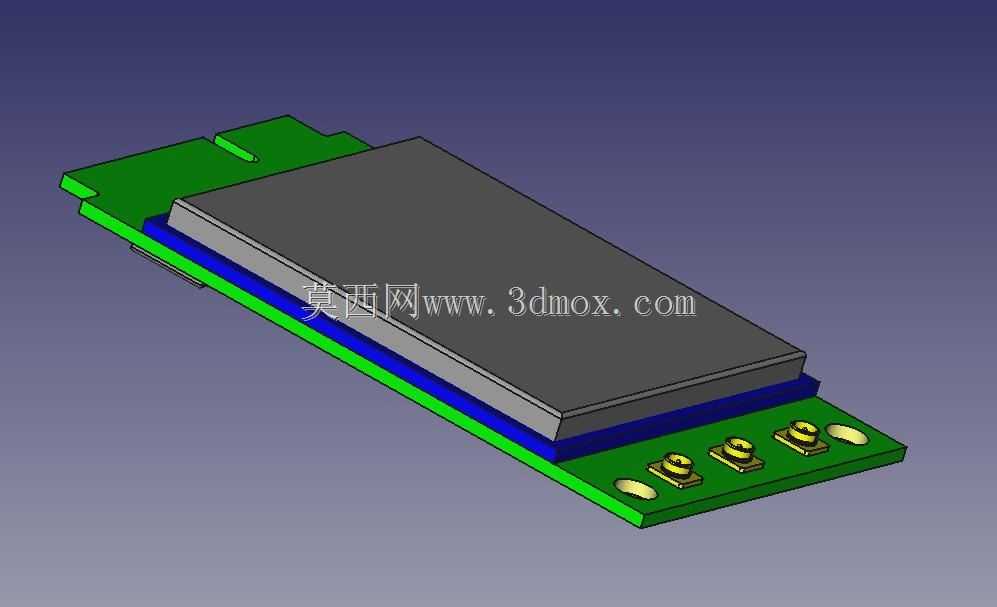

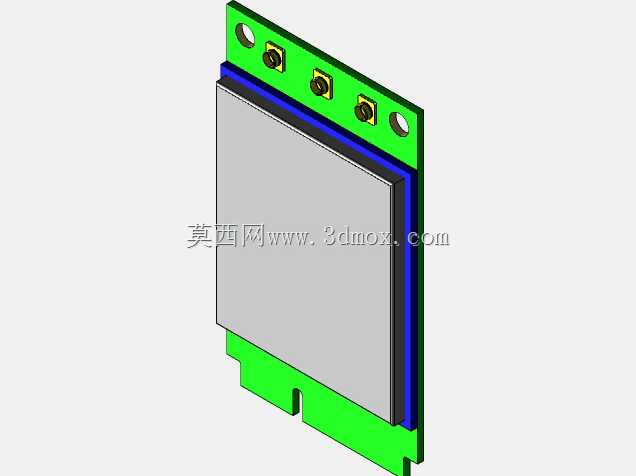

PCI-e接口3G/GPS/GPRS通讯模块结构

在工业物联网终端、车载通讯设备、远程数据采集单元的硬件选型阶段，PCI-e接口的无线通讯模块是绕不开的核心组件，这类模块直接决定了设备的无线数据传输能力、定位精度以及现场部署的适配性。做这类模块的结构设计时，首先要锚定标准PCI-e卡槽的安装边界，板卡边缘的金手指区域尺寸公差必须控制在0.05mm以内，否则会出现插装卡滞、接触不良的问题，很多新手工程师容易忽略板卡插拔导向的缺口设计，这个缺口的位置和尺寸完全对应标准PCI-e插槽的防呆凸台，能从根源上避免反向插装烧毁模块的风险。模块上的固定孔位完全匹配Mini PCI-e规格的安装柱间距，四个金属加固的安装孔周边做了露铜处理，锁付M2螺丝时既能保证固定强度，又能实现板卡与设备壳体的可靠接地，降低外界电磁干扰对无线信号的影响。板层结构采用四层板叠层设计，顶层和底层走信号线路，中间两层分别做电源层和接地层，屏蔽罩覆盖核心通讯芯片、射频电路区域，屏蔽罩边缘与板卡上的接地焊盘连续焊接，既能隔绝板卡内部数字电路对射频信号的干扰，也能阻挡外界工业现场的强电磁辐射侵入核心电路。射频天线的馈点位置设置在板卡远离金手指的一侧，避免高速数字信号走线对射频通路造成串扰，实际布局时会让射频走线做50欧姆阻抗控制，走线长度尽可能短，减少信号传输过程中的损耗。模块的整体厚度控制在标准PCI-e设备的允许范围内，屏蔽罩顶面与板卡底面的总厚度不超过5mm，不会和相邻插槽的设备产生结构干涉，板卡边缘做了0.2mm的倒角处理，插装过程中不会刮伤插槽内部的接触弹片。在实际应用场景中，这类模块可以直接插装在工业网关、车载T-BOX、远程测控终端的PCI-e插槽内，不需要额外布设复杂的通讯接线，依靠标准插槽就能完成供电、数据通讯、控制信号的全部连接，设备组装时只需要对准防呆缺口推入，锁付两颗固定螺丝就能完成安装，后期维护更换时也不需要拆解设备整体结构，直接拔出旧模块替换新模块即可，大幅降低现场运维的工作量。设计过程中还需要考虑模块的散热需求，屏蔽罩选用导热性能较好的洋白铜材质，核心芯片与屏蔽罩之间填充导热硅胶垫，工作时产生的热量可以通过屏蔽罩快速传导到设备壳体或者周边散热结构上，保证模块在-40℃到85℃的工业温度范围内都能稳定工作，不会因为过热出现通讯断连、定位漂移的问题。板卡上的状态指示灯布局在靠近面板的一侧，设备运行维护时不需要拆开设备，透过面板的指示灯观察窗就能直接查看模块的供电状态、网络注册状态、数据传输状态，方便现场故障排查。
