2435规格圆柱有刷直流旋转电机结构

　　做小型机电产品结构设计的工程师，大概率都接触过这类24mm直径级别的圆柱微型电机，这次拆解建模的这款2435规格旋转电机，是小型驱动场景里非常通用的一款动力元件。先从实际应用场景说起，这类电机常出现在小型电动执行器里，比如家用智能门锁的锁舌驱动模块、桌面级小型3D打印机的挤出机送料动力、手持式迷你电动螺丝刀的动力核心、小型云台的旋转驱动，还有部分低负载的电动玩具、小型水泵的动力源，覆盖的场景从消费电子到小型工业辅件都有，核心是适配对安装空间有严格限制、输出扭矩需求在0.05N·m以内的低负载连续旋转或短时间启停工况。

　　从实际用途来看，这款电机的核心作用是将直流电能转化为旋转机械能，通过端部伸出的转轴输出扭矩，带动负载做定轴旋转运动，和同尺寸的空心杯电机相比，它的成本更低，抗过载能力更强，适合批量应用在对成本敏感、不需要超高响应速度的民用消费类机电产品里，不需要额外搭配减速箱的时候，空载转速可以满足大部分低转速直驱场景的需求，如果搭配行星减速箱，也可以拓展出更大的输出扭矩，适配更多低转速大扭矩的小型驱动场景。

　　说到产品的功能特性，这款电机采用经典的圆柱外壳结构，外壳为薄壁钢质拉伸件，既作为磁钢的安装载体，也起到结构防护和磁路闭合的作用，端部的端盖采用铆压方式和外壳连接，保证内部转子、碳刷结构的位置精度，伸出的转轴为标准圆柱轴，轴径2mm，表面做了防锈处理，轴端没有做扁位或者键槽，适合采用过盈配合、紧定螺钉顶丝或者胶粘的方式和负载轮、连接件做固定，安装的时候不需要复杂的定位结构，只要通过外壳的圆柱面做径向定位，端盖位置做轴向限位就可以完成固定，装配难度很低，适合自动化产线批量组装。

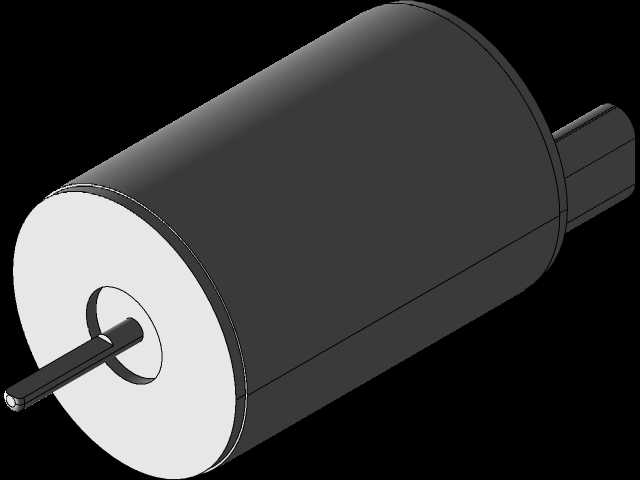

　　做这个三维模型的时候，设计思路完全是按照实物测绘的逆向建模逻辑来的，首先确定核心安装边界：电机主体的圆柱直径为24mm，主体圆柱段的轴向长度为35mm，算上两端伸出的转轴和尾部的轴伸结构，整体总长度为46mm，这些尺寸是结构设计时做安装位避让的核心参数，建模的时候先绘制外壳的回转体轮廓，保证圆柱面的圆度公差符合实际零件的加工精度，再绘制端盖的铆接结构，还原端盖和外壳的配合间隙，转轴部分单独做零件建模，还原转轴和端盖轴承位的配合关系，因为是低分辨率模型，所以省略了内部的绕组、磁钢、碳刷等细节结构，只保留外部的安装接口和整体外形轮廓，足够满足结构设计阶段做干涉检查、安装位布局的使用需求，不需要还原内部细节，也能降低模型的文件大小，提升装配时的软件运行流畅度。

　　从安装边界的角度来说，做整机结构设计的时候，给这款电机预留的安装腔直径不能小于24.5mm，避免装配时出现过盈卡滞，轴向的安装空间长度不能小于47mm，要给转轴和负载连接件预留1mm左右的装配间隙，转轴伸出端的径向跳动公差在实际产品里一般控制在0.02mm以内，所以如果是做有同轴度要求的传动结构，比如和同步轮、齿轮配合的时候，要注意负载件的内孔和转轴的配合公差，不要给转轴施加额外的径向力，避免加速端盖轴承的磨损，缩短电机的使用寿命。另外这款电机的出线方向一般是从尾部端盖的中心或者侧边引出，建模的时候虽然没有做出线结构，但实际选型的时候要注意给出线预留足够的弯折空间，避免线材被外壳或者安装结构压损，造成供电故障。

　　很多刚入行的结构工程师做小型产品设计的时候，容易忽略电机的安装公差，比如把安装腔的尺寸刚好做成24mm，实际生产的时候因为塑料件的成型收缩、五金件的加工公差，很容易出现电机装不进去的问题，或者装配后电机被挤压变形，造成内部转子卡滞，电流超标，所以参考这个模型做结构设计的时候，一定要给径向安装位预留0.3-0.5mm的间隙，用筋位做径向定位，既可以保证安装的同轴度，也能吸收零件的加工公差，提升良率。另外转轴和负载的连接，如果是采用紧定螺钉固定的方式，要注意在转轴上对应紧定螺钉的位置做个小平面，避免长时间运转后出现螺钉松动、负载打滑的问题，这些都是实际量产项目里踩过坑总结出来的经验，不是光看三维模型就能注意到的细节。

　　这款电机的工作电压一般覆盖3V到12V的区间，不同电压下的转速和扭矩参数有区别，但外形安装尺寸是统一的，所以做平台化产品设计的时候，可以用同一个安装结构兼容不同电压参数的同尺寸电机，不需要重新开模或者调整结构，能大幅降低产品的迭代成本，这也是这类标准尺寸微型电机被广泛应用的核心原因，标准化的安装尺寸让供应链选型替换非常方便，不会因为单一供应商的供货问题影响生产进度。
