全尺寸PCIExpress迷你扩展卡结构设计

　　在工业控制、嵌入式计算、小型化服务器的硬件扩展场景中，PCI Express迷你卡是实现功能拓展的核心载体，这类板卡需要兼顾标准接口兼容性、机箱内部安装适配性以及长期运行的结构可靠性，本次设计的全尺寸PCI Express迷你卡，完全遵循PCIe迷你卡的机械规范，针对紧凑型设备内部的安装空间做了全维度的尺寸校核，可直接适配标准mini PCIe插槽的安装位。从实际应用场景来看，这类板卡常被用于工业工控机的功能扩展，比如加装数据采集模块、无线通讯模块、存储扩展模块时，都需要依托符合规范的mini PCIe板卡作为载体，在嵌入式网关、边缘计算节点、小型化检测设备中，这类板卡的安装空间往往被压缩到极限，板卡的外形尺寸、安装孔位、

　　边缘缺口的位置偏差，都会直接导致装配干涉，甚至无法插入插槽。设计过程中首先锚定的是金手指端的接口边界，金手指的长度、缺口位置、厚度公差严格匹配标准mini PCIe插槽的插拔要求，避免出现插接过松导致接触不良，或是插接过紧损伤插槽触片的问题。板卡主体采用矩形基板结构，基板厚度选取行业通用的PCB板厚标准，保证板卡自身的结构刚度，在长期震动的工业使用场景下不会出现基板弯折导致的线路断裂问题。板卡上的两个安装孔位，位置完全对应标准机箱内的固定柱坐标，孔位做了沉台设计，装配时螺丝头部不会突出板卡表面，避免和上层堆叠的其他部件产生空间干涉。板卡边缘的定位缺口，除了金手指端的防呆缺口外，侧边的小缺口用于和插槽旁的定位凸台配合，

　　从机械结构上杜绝反插的可能，哪怕是现场装配人员不熟悉接口定义，也能通过机械结构实现盲插防错。从安装边界来看，板卡的整体长宽尺寸严格遵循全尺寸mini PCIe的规范要求，插入插槽后，板卡末端不会超出机箱内部的预留安装空间，板卡表面的元件高度预留空间，也匹配紧凑型机箱内的板卡堆叠间距，不会和上方的散热片、结构件产生碰撞。在结构细节处理上，板卡的四个边角做了微小的倒角处理，避免装配过程中锋利的边角划伤操作人员，或是刮伤机箱内的其他线材。安装孔的内壁做了光滑处理，螺丝锁紧时不会出现孔位崩边的问题，保证多次拆装后依然能保持可靠的固定强度。这类板卡的结构设计看似简单，实则每一处尺寸都和通用硬件规范强绑定，任何一个位置的尺寸超差，

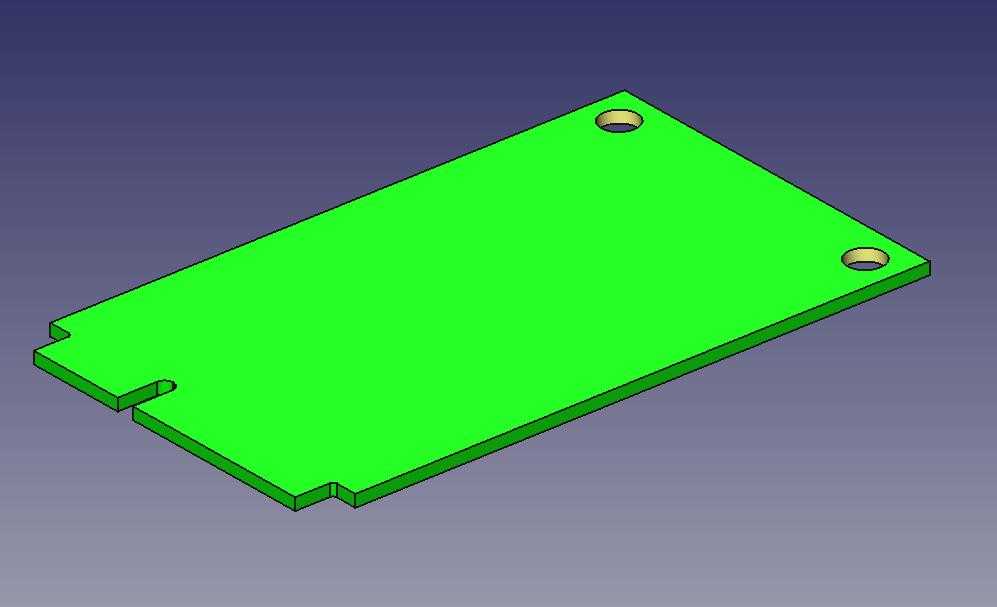

　　都会导致板卡无法在通用设备上使用，设计过程中需要反复核对插槽的插拔行程、固定柱的高度差、机箱内部的净空距离，甚至要考虑不同厂商生产的插槽、固定柱的公差累积，在尺寸标注时给出合理的公差范围，保证加工出来的板卡能适配绝大多数符合标准的设备。在实际选型使用中，结构工程师可以直接依托这个模型做板卡外围的结构适配，比如设计对应的固定压片、散热导流结构、屏蔽罩安装位时，不需要再反复测量标准板卡的尺寸，直接调用模型就能完成周边结构的匹配设计，大幅缩短硬件结构的开发周期。对于做嵌入式设备结构设计的工程师来说，这类标准接口板卡的三维模型是设备内部布局的基础参考，在整机布局阶段就能提前预判板卡的安装位置、走线空间、散热通道，避免后期打样后出现装配干涉的问题，减少结构改模的成本。板卡的绿色外观是PCB阻焊层的常规配色，模型中还原了阻焊层覆盖后的表面质感，安装孔处的露铜区域也做了对应呈现，和实际生产出来的板卡外观保持一致，方便工程师在做整机装配效果验证时，能更直观地看到板卡安装后的实际视觉效果。
