Bykski拉式水冷系统排水阀结构设计

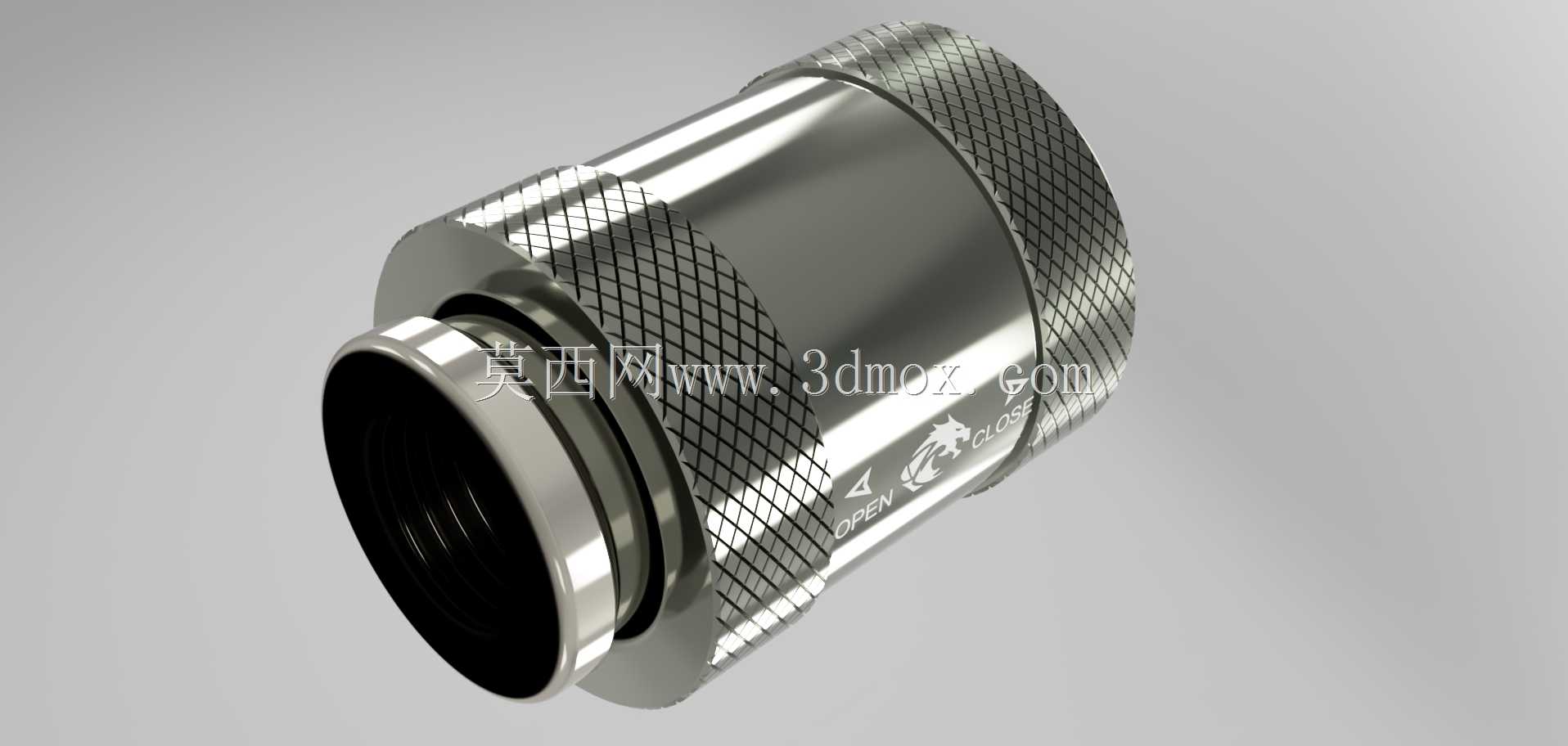

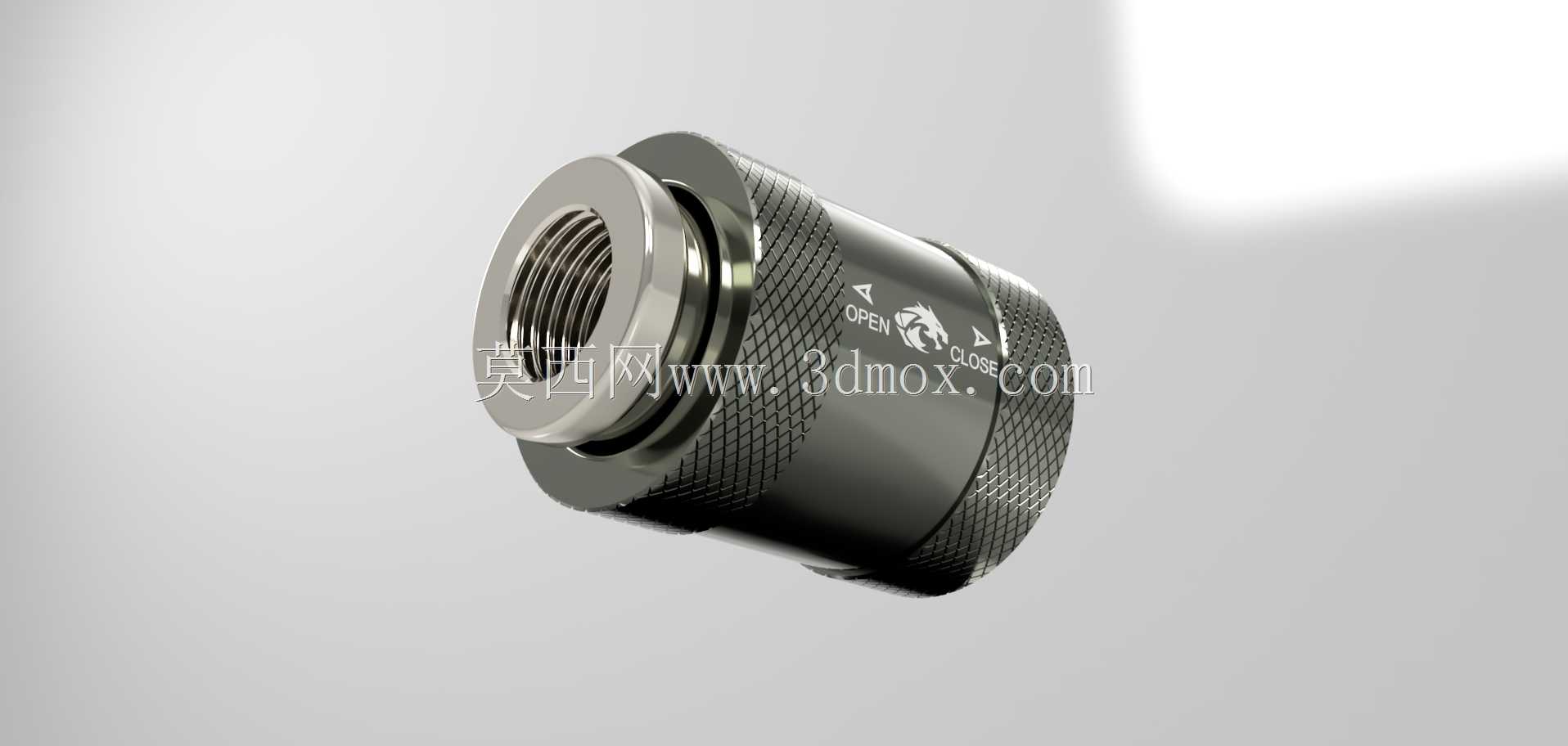

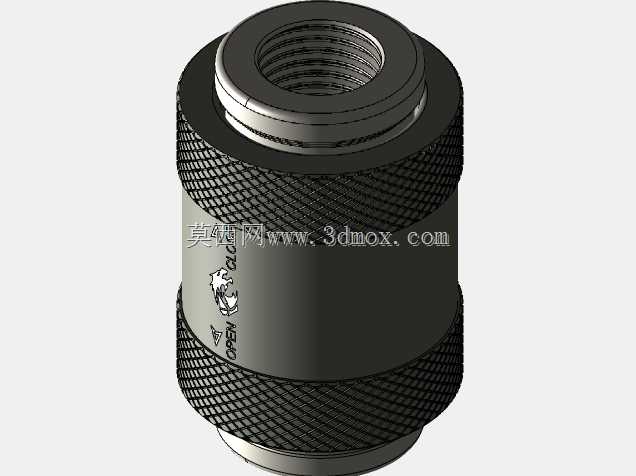

这款拉式排水阀主要应用于分体式水冷循环系统的管路末端，作为回路排空操作的核心执行部件，承担着系统维护、冷却液更换、管路检修环节的介质通断控制功能，区别于常规旋拧式排水阀，拉式操作结构可在狭小的机箱安装空间内完成单手操作，无需借助额外工具即可完成开闭动作，适配PC水冷、小型工业液冷设备的紧凑布局需求。从结构设计来看，阀体主体采用外表面滚花处理的金属材质，滚花纹理覆盖阀体中段握持区域，既可以提升安装旋拧时的摩擦力，避免工具夹持造成的表面划伤，也能在手动拉拔操作时提供足够的防滑阻力，两端内螺纹接口采用标准G1/4规格，是水冷管路系统通用的连接尺寸，可直接匹配同规格的硬管快拧、软管接头，无需额外转接件即可接入循环回路。阀体内部的通断结构采用轴向拉拔式阀芯，常态下阀芯在内部弹性件作用下保持密封闭合状态，回路内的冷却液压力会进一步辅助密封面压紧，避免正常运行时出现渗漏；当需要排空管路内液体时，向外拉拔阀体端部的操作端即可带动阀芯移位，打通内部流道让冷却液从预设的排出口流出，操作到位后可通过结构卡位保持开启状态，无需持续施加外力，排空完成后推回操作端即可复位密封。在安装边界上，阀体整体为同轴圆柱结构，最大外径适配常规机箱水冷管路的预留间隙，两端螺纹的同轴度公差控制在合理范围内，安装后不会出现管路偏斜应力，密封面采用平面密封结构，搭配常规丁腈橡胶O型圈即可实现无渗漏连接，无需额外缠绕生料带，降低安装操作的复杂度。从实际使用场景出发，这类排水阀通常布置在水冷回路的最低点位，依靠重力作用即可将回路内的冷却液完全排空，避免残留液体在管路内长期静置产生杂质沉积或微生物滋生，在日常维护时无需拆解主要管路接头，仅通过操作该阀门即可完成换液流程，大幅降低水冷系统的维护难度，也减少了反复拆装接头造成的密封件磨损、漏液风险。建模过程中重点还原了阀体外部的防滑纹理细节、接口处的螺纹牙型轮廓、操作端的标识刻印，同时兼顾了内部流道的通径尺寸与实际产品一致，可用于水冷系统的管路布局干涉检查、装配模拟，也可作为小型液冷系统选型阶段的结构参考，验证安装空间是否满足操作所需的手指活动余量，避免装机后出现操作空间不足无法顺利开闭的问题。
