适配华为ZONG设备的调制解调器壁挂托架

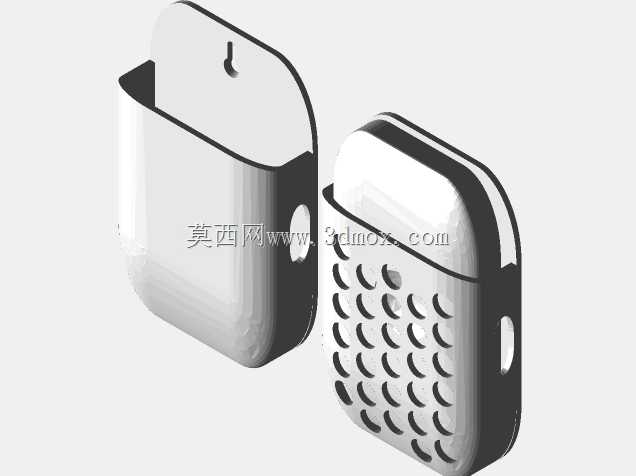

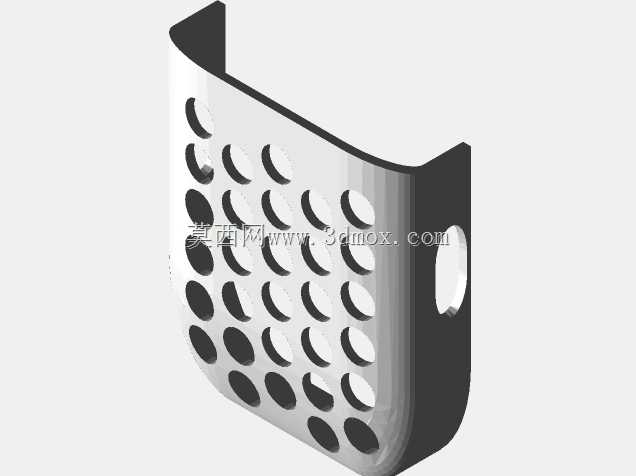

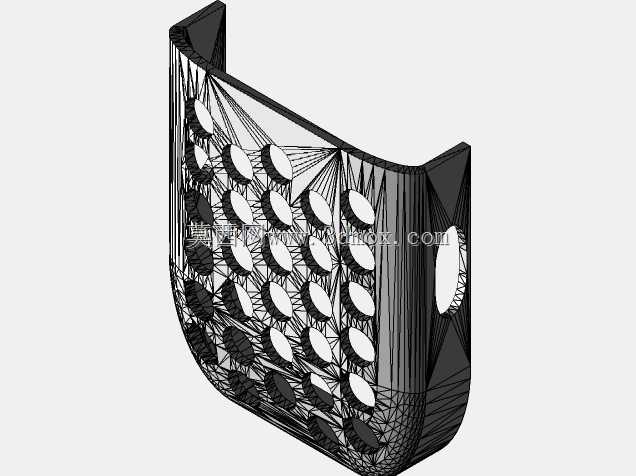

这款壁挂式托架主要面向室内通讯设备布设场景设计，针对家庭、小型办公场所、弱电井内的调制解调器安装需求开发，解决传统桌面放置占用台面空间、设备易被磕碰移位、走线杂乱的实际问题。从结构设计逻辑来看，整体采用U型半包式承托结构，两侧立边做了向内的收边处理，能够在设备推入后形成侧向限位，避免设备从侧边滑出；背部贴合墙面的安装面预留了两个对称的沉头安装孔，可适配常规自攻螺丝完成墙面固定，安装孔位做了沉头处理，螺丝锁紧后头部不会突出托架表面，避免刮蹭设备外壳。托架正面做了阵列式椭圆镂空设计，这一结构并非单纯的造型处理，一方面能够大幅降低托架整体自重，减少墙面挂载的承重负荷，另一方面可以保证调制解调器工作时的自然通风散热，避免设备被托架全包裹后热量积聚，影响长期运行稳定性；镂空区域的筋条做了等距排布，每根筋条的厚度经过受力校核，既不会因为筋条过薄导致承托时出现形变弯折，也不会因为筋条过厚遮挡设备表面的散热开孔与状态指示灯。托架底部做了微向上的折边处理，设备放入后底部能够被折边完全承托，折边高度控制在12mm，既能够提供足够的向上支撑力，也不会遮挡设备底部的网线、电源接口，方便后期插拔线缆维护。从安装边界来看，托架整体的内空尺寸匹配对应型号调制解调器的外形尺寸，单边预留0.8mm的装配间隙，既不会因为间隙过小导致设备卡滞难以放入，也不会因为间隙过大导致设备在托架内晃动；背部安装孔的孔距做了通用化适配，能够匹配常规86型接线盒的孔位，也可以直接在墙面打孔使用膨胀管固定，安装时不需要额外定制转接件。托架的边角位置全部做了R3圆角处理，没有尖锐的棱角，安装过程中不会划伤施工人员，也不会在日常使用中剐蹭过往人员。在实际布设场景中，这款托架可以将调制解调器固定在墙面距离地面1.2-1.5m的位置，既避开了地面的潮湿区域，也方便日常观察设备运行状态，同时设备背部的走线可以沿着墙面整理固定，避免线缆拖拽导致的接口松动问题。
