EFD20电源变压器线圈骨架结构设计

　　在小功率开关电源、低压控制回路、小型工控供电模块的实际开发场景中，线圈骨架作为承载绕组、固定磁芯、隔离高低压回路的核心结构件，其设计合理性直接决定变压器成品的绝缘可靠性、绕线作业效率与长期运行稳定性。EFD20规格的线圈架适配EFD20型扁平磁芯，这类磁芯本身具备低高度、高磁屏蔽性的特点，常被应用在板载安装高度受限的电源产品中，比如消费类适配器、工控信号隔离模块、车载低压供电单元等场景，对应骨架的结构设计需要完全匹配磁芯的装配公差，同时兼顾绕线工艺的可操作性。

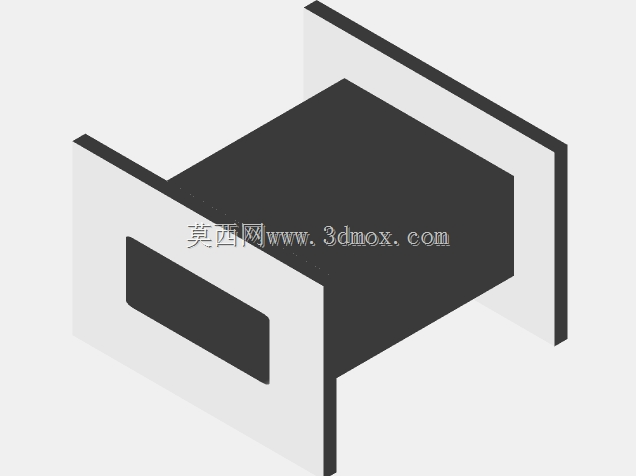

　　从结构功能来看，这款线圈架采用两侧带挡边的工字型主体结构，中间的绕线轴为中空矩形通孔，尺寸完全匹配EFD20磁芯的中柱截面，装配时磁芯中柱可直接贯穿通孔完成对合，两侧挡边的高度与磁芯边腿高度齐平，既可以在绕线作业时阻挡漆包线滑出绕线区域，也能在磁芯装配后形成封闭的绕组容纳腔，避免绕组与磁芯直接接触造成绝缘破损。两侧挡边的外侧设置有定位凸台，对应PCB板上的安装孔位，凸台的直径与伸出长度经过公差匹配，过波峰焊时可以直接插入PCB孔位完成定位，不需要额外治具固定，能大幅提升SMT或插件工序的装配效率。

　　设计过程中首先要明确绕线空间的边界尺寸，EFD20骨架的绕线宽度、深度参数需要匹配对应功率下的漆包线线径与绕制匝数，比如5W功率等级下的初级绕组通常采用0.1-0.15mm线径的漆包线，绕线空间需要预留足够的余量避免绕线过满溢出挡边，同时还要考虑层间绝缘胶带的占用厚度，避免实际装配时磁芯无法合到位。挡边的厚度设计需要兼顾绝缘距离与空间利用率，高低压绕组之间的隔离挡边需要满足安规要求的爬电距离，在输入输出隔离电压要求3750V的场景下，挡边的厚度与表面爬电路径长度需要对应安规标准做冗余设计，避免高压击穿风险。

　　骨架的材质通常选用耐高温的工程塑料，比如PBT或PET加纤材质，可承受波峰焊时的260℃高温不变形，同时具备良好的绝缘性能与尺寸稳定性，绕线轴的内壁粗糙度需要控制在合理范围，避免磁芯插入时刮伤磁芯表面造成铁损上升，两侧挡边的边缘做圆角处理，避免绕线时棱角刮破漆包线的绝缘漆层造成匝间短路。在实际选型匹配时，需要注意骨架的引脚位置（本款模型未展示引脚部分，实际量产版本会在挡边下端设置插针）与PCB Layout的焊盘位置一一对应，插针的直径与伸出长度需要匹配PCB板厚与焊接工艺要求，插针与骨架本体的结合力需要满足插件作业时的推力要求，避免插针松动造成接触不良。

　　从安装边界来看，这款线圈架装配磁芯后的整体外形尺寸适配EFD20磁芯的标准规格，安装到PCB板后占用的平面尺寸与高度都符合小功率板载电源的空间要求，不会和周边的电容、电阻等元器件产生干涉，绕线完成后的绕组最外层与周边元器件的电气间隙也满足安规设计要求。在三维建模过程中，所有的装配公差都按照精密注塑件的公差等级设置，磁芯配合面的公差控制在±0.05mm以内，定位凸台与PCB孔的配合公差采用间隙配合，既保证装配顺畅，又不会出现过大的定位偏差。

　　不同于通用型的变压器骨架，EFD20规格的骨架专门针对扁平型磁芯设计，相比同功率的EE型骨架，整体安装高度可降低30%左右，非常适合对厚度有严格要求的薄型电源产品，比如超薄适配器、板载隔离电源模块等场景。在结构细节上，绕线轴的中空部分边缘做了导向倒角，磁芯装配时可以顺着倒角滑入，不需要强行压合，避免磁芯受力碎裂；两侧挡边的内侧设置有微小的卡槽，可以固定层间绝缘胶带的起始端，绕线作业时不需要额外粘贴固定胶带，能有效提升绕线工序的作业效率。
